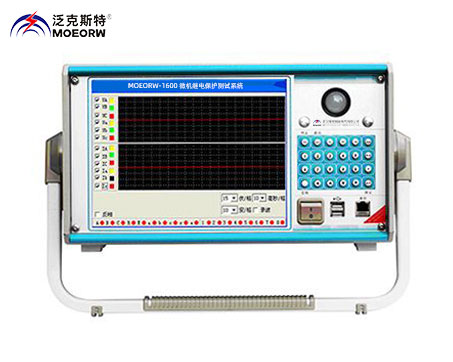

MOEORW-1600 微機繼電保護測試系統

執行標準：DL/T 624-1997《繼電保護微機型試驗裝置技術條件》

產品別稱：微機繼電保護測試系統、微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀

產品特性：
※可測試各種備自投和快切裝置 ;
※交流電流輸出： 6路，每路30A/450VA 六路并聯180A/1000VA；
※開入量：10路（無極性,可擴展）；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

微機繼電保護測試系統

產品特點
除可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定外，并可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。還可完成各種自動化程度高的大型復雜校驗工作，能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。６相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。

繼電保護類型	測試項目	建議試驗的模塊	備注
信號繼電器	相應的測試項目	直流試驗 交直流試驗	若是要求交、直流混合輸入的中間繼電器，請?jiān)?/span>“交直流試驗”模塊中測試額定電流太小的信號繼電器，可用測試儀的電壓回路輸出測試
時間繼電器
中間繼電器
重合閘繼電器
其它直流電壓、電流繼電器
電流繼電器	相應的測試項目	交流試驗	可在“交流試驗”專門的序分量模塊中測試序分量繼電器也可在“I－t特性”模塊（PC軟件）中測試反時限繼電器
過（欠）電壓繼電器
序分量繼電器
同步檢查（或相位比較）繼電器
反時限電流繼電器
差動繼電器	直流助磁特性	差動試驗、差動諧波（單機）差動繼電器、差動諧波、交直流試驗、諧波試驗（PC）	試驗時請參考說明書中的正確接線
	諧波制動特性
	比例制動特性	差動試驗、交流試驗（單機）差動繼電器、交流試驗（PC）
功率（方向）繼電器	相應的測試項目	功率阻抗、交流試驗（單機）功率方向及阻抗、交流試驗（PC）	測試功率（方向）繼電器前，應預先確定接線類型，和保護大致的動作邊界
阻抗繼電器
同期繼電器	相應的測試項目	同期低周試驗（單機）同期試驗、交流試驗（PC）	“同期試驗”模塊單相電壓固定由測試儀的UA、UC分別作為系統側和待并側電壓輸出
頻率繼電器	相應的測試項目	同期低周試驗（單機）頻率及高低周（PC）	單機試驗選擇“自動變頻”方式時，能測試頻率滑差定值

微機保護試驗：

	繼電保護類型	測試項目	建議試驗的模塊	備注
線路保護	多段過流	相應的測試項目	交流試驗	只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應重點學習該模塊
	過（欠）電壓
	序分量電壓電流
	頻率裝置
	功率方向保護
	斷路器失靈啟動
	重合閘，重合閘后加速及轉換性故障	相應的測試項目	整組試驗、線路保護、狀態系列、6-35KV線路保護綜合測試	要求測試檢同期和檢無壓，用Ux作為待并側電壓輸出，6相電壓型的測試儀是用Ua代替Ux進行試驗
	距離和零序	距離和零序定值校驗	距離和零序、線路保護、整組試驗、交流試驗	“距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值
	距離和零序	阻抗特性	阻抗特性	“距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值
	工頻變化量距離	定值校驗	距離和零序、線路保護	應設置故障電流足夠大，比如10~15A（當為5A制CT時）
	復合電壓閉鎖（方向）過流	過流、低壓、負序電壓、靈敏角等	交流試驗、6-35KV線路保護綜合測試	有的保護的“低電壓”和“負序電壓”由不同的端子輸入，試驗時需更換接線
	線路振蕩閉鎖	相應的測試項目	功率振蕩	注意振蕩周期和阻抗的設置
	低周、低壓減載裝置	相應的測試項目	同期低周頻率及高低周、6-35KV線路保護綜合測試	若其它條件都滿足，裝置卻不能動作，請確認裝置是否還需要同時輸入電流和開關接點
發 變組保護	發電機和變壓器差動保護	比例制動特性	差動試驗、交流試驗 差動保護、差動定值、交流試驗	發電機差動保護，用“差動保護”進行試驗時，可看作接線類型為Y/Y，高、低壓側平衡系數均為1的變壓器保護 “差動保護”注重曲線特性搜索，而“差動定值”模塊注重差動定值測試，二者結合，能全面測試差動保護
發 變組保護		諧波制動特性	差動試驗、差動諧波差動保護、差動定值、諧波試驗

發 變組保護	失磁保護	相應的測試項目	交流試驗	只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應重點學習該模塊。試驗時應注意輸出的電壓電流的夾角
	勵磁保護
	變壓器復合電壓過流保護
	變壓器低壓過流保護
	變壓器過流保護
	變壓器啟動風冷保護
	變壓器過負荷保護
	發電機定子接地保護
	發電機定子過負荷
	發電機電壓、頻率保護
	發電機逆功率保護
	發電機復合電壓過流保護
	發電機匝間保護
	復合電壓閉鎖（方向）過流（后備）	相應的測試項目	請參見上文“線路保護”部分	請參見上文“線路保護”部分

其它保護	自動準同期裝置	相應的測試項目	同期、低周試驗（單機）同期試驗	做自動調整試驗時，測試各開入量必須按說明書要求接線
	備用電源的自動投入裝置（快切）	動作邏輯和各開關動作時間	備自投試驗、快切試驗、狀態序列	試驗前預想好試驗過程，正確接線是試驗成功的關鍵
	母線差動保護	相應的測試項目	交流試驗	請參見附錄6中“南瑞部分保護”有關BP-2B和RCS-915的說明
	光纖線路差動保護	相應的測試項目	交流試驗	試驗前先確定裝置是否形成“自環”，若是，則保護的動作值應等于其整定值的一半

MOEORW-1600 微機繼電保護測試系統產品特性：

● 標準12相電壓電流完整同時輸出，且幅值、相位、頻率完全獨立調節
● 12通道閉環回采錄波監視對本機12通道電壓電流輸出波形進行回采、監視和錄波?？芍庇^方便地監視和觀察輸出波形失真情況。
● 雙操作方式除了單機操作外，裝置還可以外接臺式機或筆記本電腦進行操作，兩種方式功能完全一致，真正完整的雙操作模式。
● 高性能主控制器輸出部分采用超高速DSP+FPGA控制，實時信號處理能力極強，傳輸頻帶寬，每周輸出2400點高精密波形，18位DA轉換器。輸出波形精度極高，失真小，線性好。
● 高速大容量工控機，10.4”超大屏幕內置嵌入式Windows XPE操作系統，軟件系統高度穩定，電子硬盤容量大，任意開關機，絕無系統損壞。裝置自帶10.4”超大屏幕，顯示 ,容量和字體大，效果佳。
● 模塊式組合部件結構 采用軍工技術，實現多級絕緣隔離和等電位靜電屏蔽防護，大量采用精密元器件，并進行了專業化的結構設計。裝置可靠性高，EMC性能極佳，且體積小、重量輕、功能全、攜帶方便。
● 新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，小信號精度極高，波形精致平滑，性能卓越。不會對試驗現場產生中高頻干擾，而且保證了從大電流到微小電流全程都波形平滑、精度優良。
● 功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。
● 備自投測試及快切功能 10路開入8對開出，可測試各種備自投和快切裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。
● 接點豐富 10路接點輸入和8對空接點輸出。輸入接點為空接點和0~250V電位接點兼容，可智能自動識別。輸入輸出接點可根據用戶需要擴展。
● 獨立可調直流電源設有一路大功率110V 或 220V專用直流電源輸出。
● 接口完整裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。
● 內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。
● 完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
● 輕小型高集成單機和一體化結構 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有更高的性能價格比。

MOEORW-1600 微機繼電保護測試系統技術參數：
● 交流電流輸出： 6路，每路30A/450VA 六路并聯180A/1000VA
● 交流電壓輸出： 6路，每路120V/80VA 線電壓240V/120VA
● 交流輸出精度： 0.1%
● 直流電流輸出： 6路，每路±10A/120VA
● 直流電壓輸出： 6路，每路±160V/80VA
● 直流輸出精度： 0.2%
● 相位： 0~360°
● 相位精度： 0.01°
● 疊加諧波： 2~24次諧波
● 輸出頻率： 0~1200Hz
● 頻率精度： 0.001Hz
● 開入量： 10路（無極性,可擴展）
● 開出量： 8對（可擴展）
● 獨立直流： DC110V/220V，額定電流1.5A
● 外形尺寸： 420×360×210mm3
● 重量： 19kg
