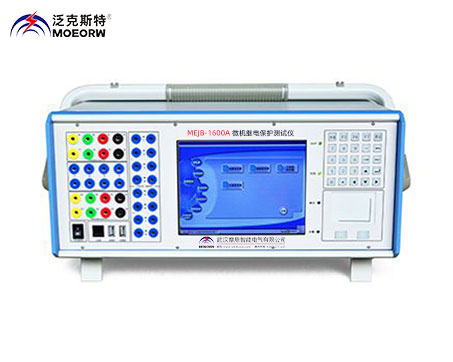

微機繼電保護測試儀
產品用途
MEJB-1600A微機繼電保護測試裝置各項技術指標完全達到電力部頒發的DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準
◆MEJB-1600A微機繼電保護測試儀測試軟件功能
MEJB-1600A微機繼電保護測試儀配置了功能強大的測試軟件，能方便地完成所有測試項目，測試功能包括：
1、繼電器：測試電壓電流、中間、時間、功率方向、同期、頻率、阻抗、過流等各類繼電器。
2、差動試驗：測試比例制動、諧波制動、直流助磁、速斷等原理構成的差動保護。
3、故障模擬：簡單故障模擬、多態模擬、系統振蕩、故障再現、高級仿真。
4、阻抗特性：測試阻抗圓、四邊形、精工電壓、精工電流、動作、記憶等阻抗特性。
5、線路保護：距離保護定值校驗、零序電流定值校驗、工頻變化量距離定值校驗、整組傳動試驗、成套微機保護定值校驗和時間特性。
6、程控電源：電源發生器、諧波發生器、三角波、方波發生器。
7、自動裝置與表計：同期裝置、毫秒計、功率表、快切裝置。
MEJB-1600A微機繼電保護測試裝置的電源發生器和多態模擬程序支持六相電流和六相電壓輸出，差動保護程序支持六相電流輸出，還增加了備自投（六相電壓）程序。
◆MEJB-1600A微機繼電保護測試儀技術參數及性能指標
1.1.1交直流電流源
a.交流
輸出zui大電流（RMS）: 6*40A/相，三相并聯:120A。
zui大輸出功率: ≥420VA/相。
輸出精度：0.1%(0.2-Max)。
輸出頻率：0-1KHz。
幅頻特性：10-1000Hz范圍幅度變化 ≤±1.5%。
b.直流
輸出zui大電流：6*0-15A/相，三相并聯: 45A。
zui大輸出功率:200W。
輸出精度：0.5%。
c.其他
分辨率：1mA。
三路或六路有共用中性點的電流源。
各相輸出電流幅值、頻率、相位獨立調節。
電流上升下降時間小于100μ S。
開路、過熱、過載和失真自動檢測保護。
1.1.2交直流電壓源
a.交流
輸出zui大電壓（RMS）: 6*125V/相，兩相串聯: 0-250V。
輸出zui大功率（額定電壓）:≥75VA/相。
輸出精度：0.1%（0.5-125V）。
輸出頻率：0-1KHz。
幅頻特性：10-1000Hz范圍幅度變化 ≤±1.5%。
第四路電壓可設置為零序電壓或任意設置。
b.直流
輸出zui大電壓：6*0-150V/相，兩相串聯: 0-300V。
輸出zui大功率：100W 連續運行。
輸出精度：0.5%。
c.其他
分辨率：1mA。
六路有共用中性點的電壓源。
各相輸出電壓幅值、頻率、相位獨立調節。
電壓上升下降時間小于100μ S。
短路、過熱、過載和失真自動檢測保護。
1.1.3 相位
相角范圍：0°-360°。
相角分辨率：0.001°。
相角精度：±0.2°。
1.1.4頻率
頻率范圍：0-1000Hz。
頻率精度：絕對偏差≤2mHz。
分辨率：1mHz。
能疊加2-20次任意幅值的諧波及直流。
1.1.5同步性
電壓電流同步性≤100μS。
1.1.6開入量與時間計量要求
8對獨立無極性輸入端，空接點或0-250V電位。
計時器范圍1mS-9999.999S。
分辨率：1mS。
1.1.7開出量
4組可編程輔助空接點。
接點容量：0-250V，0.5A。
1.1.8獨立輔助直流電源
DC 110V/220V±10% 獨立輔助直流電源。
容量：100W 連續運行。
短路、過載保護。
1.1.9 輸入電源
AC220V±15%，50Hz，10A（Max）
1.1.10其他
裝置內置工控機，不用外接計算機就能獨立實現所有測試功能：
內置Windows操作界面的測試軟件；
配有大屏幕彩色液晶屏，提供觸控板和鍵盤操作；
提供USB接口，可外接鍵盤、鼠標操作，也可通過U盤交換數據和軟件升級；
裝置配置網絡通訊接口，也可外接計算機實現各種測試功能。
