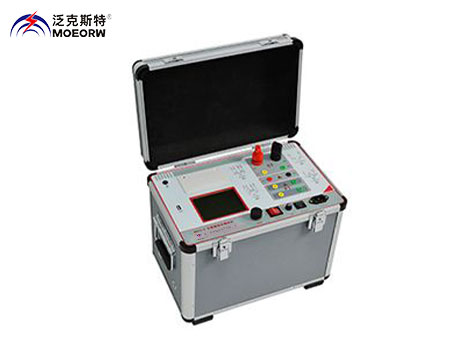

MEFA-V 互感器伏安變比極性綜合測試儀

執行標準：JJG1021-2007《電力互感器》和DL/T448-2000《電能計量裝置技術管理規程》

產品別名：互感器伏安變比極性綜合測試儀、互感器伏安特性測試儀、互感器伏安特性綜合測試儀、互感器測試儀、互感器綜合測試儀

產品特性：
※大電流輸出:0～600A;
※CT變比測量范圍:≤5000A/1A(25000A/5A)；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

互感器伏安變比極性綜合測試儀

產品用途
MEFA-V 互感器伏安變比極性綜合測試儀是一款全自動化的CT、PT特性測試儀器。本互感器伏安變比極性綜合測試儀可以完成的試驗包括：CT伏安特性試驗、PT伏安特性試驗，CT變比極性試驗、PT變比極性試驗，CT極性試驗、PT極性試驗，自動計算CT的任意點誤差曲線，CT、PT變比比差等結果參數。
用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

◆互感器伏安變比極性綜合測試儀產品特點
? 支持檢測CT和PT。
? 滿足GB1207、GB1208等規程要求。
? 無需外接其它輔助設備，單機即可完成所有檢測項目。
? 自帶微型快速打印機、可直接現場打印測試結果。
? 采用智能控制器，操作簡單。
? 大屏幕液晶，圖形化顯示接口。
? 按規程自動給出CT/PT（勵磁）拐點值。
? 自動給出5%和10%誤差曲線。
? 可保存3000組測試資料，掉電后不丟失。
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。
? 小巧輕便，非常利于現場測試。

◆互感器伏安變比極性綜合測試儀主要測試功能

CT	PT
?伏安特性（勵磁特性）曲線	?伏安特性（勵磁特性）曲線
?自動給出拐點值	?自動給出拐點值
?自動給出5%和10%的誤差曲線	?變比測量
?變比測量	?極性判斷
?極性判斷	?交流耐壓測試
?一次通流測試	?鐵心退磁
?交流耐壓測試
?鐵心退磁

MEFA-V 互感器伏安變比極性綜合測試儀技術參數：

項 目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～1000V（20A峰值）注：0～5A為真實值，大于5A～20A為計算值
大電流輸出		0～600A
勵磁測量精度		≤0.5%（0.2%讀數+0.3%量程）
CT變比測量	范圍	≤5000A/1A(25000A/5A)
	精度	≤0.5%
PT變比測量	范圍	≤500KV
	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：410mm × 260mm × 340mm ，重量：≤22Kg
