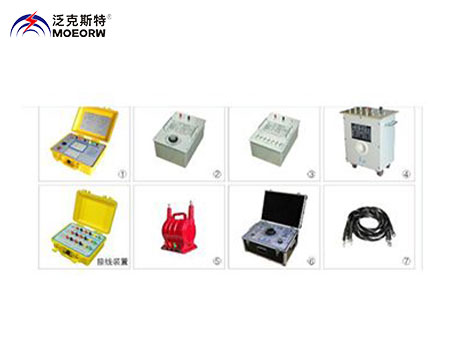

互感器校驗裝置
產品用途
MEHB-PL互感器校驗裝置是對現場應用的或者在實驗室應用的電壓互感器和電流互感器進行技術性能的檢定。為了實現這一目的，互感器校驗儀必須與相關設備構成一套完整的互感器校驗裝置。由于互感器校驗儀的性能指標與相關設備之間存在著密切的技術關聯，因此要想正確地研究與理解互感器校驗儀的整體概念，必須對互感器校驗裝置作一基本的了解。
我國互感器校驗儀大致可以分為三代：第一代電工類校驗儀,使用操作繁瑣，接線復雜；第二代校驗儀采用較為先進的電子線路，使用較上一代校驗儀方便，但在測量過程中需要要人為切換量程檔位，測試過程中顯示信息少。第三代校驗儀大都采用了單片機，使儀器的智能化程度得到提高，部分儀器具有計算機通訊接口，提高了辦公自動化水平。
◆互感器校驗裝置產品特點
⑴ 采用單片機來實現測量、控制、顯示等功能；
⑵ 有計算機接口，提高辦公自動化水平，減輕人工勞動強度；
⑶ 夠有大屏幕顯示，提供友好的操作界面，與豐富的測量信息；
⑷ 能夠自動實現互感器測量，能夠自動切換電流電壓負載箱；
⑸ 具備良好的捉住措施，能夠及時告之用戶錯誤信息；
⑹ 儀器能夠達到2級。目前市場上校驗儀大多數采用阻容移相90°方法來實現數據測量，這種方法易受到環境溫度、電源頻率影響，上述環境一旦發生變化，其測量數據將受到更大的影響。
?互感器校驗儀采用獨特電路原理與DSP技術，避免了上述問題。
?互感器校驗儀從測量原理上來看，又可以分為：直接比較式和測差式兩類。
?早期的互感器校驗儀主要是設計成直接比較式原理，即將標準互感器與被檢互感器的次級電壓或電流，分別送入互感器校驗儀，通過電阻分壓器、阻容分壓器與磁勢比較儀等測量電路，測得兩者的差電壓或差電流，經過處理就是被檢定電壓互感器或電流互感器相對于標準互感器的比值差與相位差。
?這種互感器校驗儀的優點是，標準互感器與被檢互感器的變比可以不必相等，只要標準互感器的額定初級電壓或者額定初級電流大于或等于被檢互感器的額定值，就可以直接進行檢定，使用比較方便。
?這種互感器校驗儀的缺點是不能檢定次級負載小于1VA的互感器；其次，這種互感器校驗儀的自身誤差直接疊加到標準互感器的誤差之中，因為互感器校驗儀的元器件誤差限制了被檢互感器的準確度級別。例如，一臺互感器校驗儀由于自身元器件限制，其測量誤差限值為±0.05%,即使采用更高準確度的標準互感器,也只能用來檢定0.5級以下級別的互感器。因而，這種缺點就限制了直接比較式互感器校驗儀的應用范圍。
?測差式原理的互感器校驗儀是將標準互感器與被檢互感器的次級電壓或電流送入到互感器校驗儀的差接電路，然后由取差環節再送入到測量環節并與互感器的次級工作電壓或電流進行比較，給出被檢互感器對于標準互感器的比值差與相位差。
?由于這種互感器校驗儀只是用來測量標準互感器與被檢互感器的差值，因而互感器校驗儀的誤差只是兩互感器差值的誤差，故其對測量結果的影響自然要小多了。一般來說，不論檢定哪一級別的互感器，只要標準互感器符合規定，而互感器校驗儀的誤差限值只要不大于±2%就足夠了。這樣一來，不但使互感器校驗儀容易制作，也降低了成本，而且其應用范圍也大大的擴寬了?；ジ衅餍ｒ瀮x屬于測差式的校驗儀。
?互感器校驗儀，是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采極分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試；另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓互感器校驗儀，此時儀器能在1%額定工作電流下測量電流互感器的誤差；在檢測過程中儀器能方便地隨時進行自校，以保證儀器的精度；關鍵元器件使用進口組件，質量穩定可靠，廣泛用于計量、供電等部門和互感器生產廠家，是開展互感器檢測的理想儀器。
?互感器校驗儀，和用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/V、150V（100/3V、220V）的電壓互感器。測量結果直接數字顯示,并可為用戶配上RSC232接口,方便地與計算機相聯.
?在檢定互感器時，儀器可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。
?在檢定互感器時，儀器能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警，提示檢定人員注意。
?設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。
?設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。
?在檢定互感器時，儀器可以用標準電流互感器或標準電壓互感器作標準，也可以用雙級電流互感器，雙級電壓互感器或感應分壓器作比例標準。
?設備可以用整體法或元件法進行周期檢定。
◆互感器校驗裝置技術參數
1、設備使用環境
⑴.溫度:5℃--40℃ 相對濕度:<80%(25℃) 海拔高度:<2500m
電源頻率:50Hz±0.5 Hz 電源電壓:220V±5V
⑵.測量范圍:
同相分量(%): 0.0001～200.0 分辨率:0.0001
正交分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω): 0.0001～20.0 分辨率:0.0001
導納： 0.0001～20.0 分辨率:0.0001
⑶.基本誤差:
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選)
正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1級可選)
“X”、“Y”——儀器的顯示值
“Dx,Dy”——儀器的量化誤差
Dx=2,Dy=5
⑷.百分表: 1.5級(有1級可選)
2、工作范圍：
⑴.電流 ：（1%－149%）In （In=5A）
（5%－149%）In （In=1A）
⑵.電壓 ：（5%－149%）Un （Un=100V，150V，100V/）
（5%－149%）Un （Un=100V/3）
3、工作負荷：
⑴.電流：TO對TX＜0.12Ω cosΦ=1
⑵.電壓：a對x＜0.25VA （100V）
