當前位置：首頁 > 產品展示 > 一、串聯諧振交流耐壓試驗裝置 > MEXB變頻串聯諧振介紹更新時間：2024-11-12

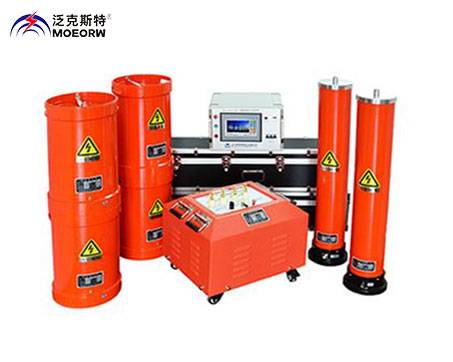

MEXB變頻串聯諧振介紹

執行標準：GB+50150-2016/DL/T849.6-2004

產品別名：變頻串聯諧振、變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、發電機交流耐壓試驗裝置，GIS交流耐壓試驗設備

產品特性：
1.適用于750kV及以下電壓等級主變、交聯電纜、GIS、互感器、開關、母線、套管、發電機等容性試品交流耐壓試驗;
2.諧振電壓波型：正弦波，波形畸變率＜1.0%；
3.可以滿足不同電壓等級下的交流耐壓試驗；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

一、MEXB 變頻串聯諧振介紹

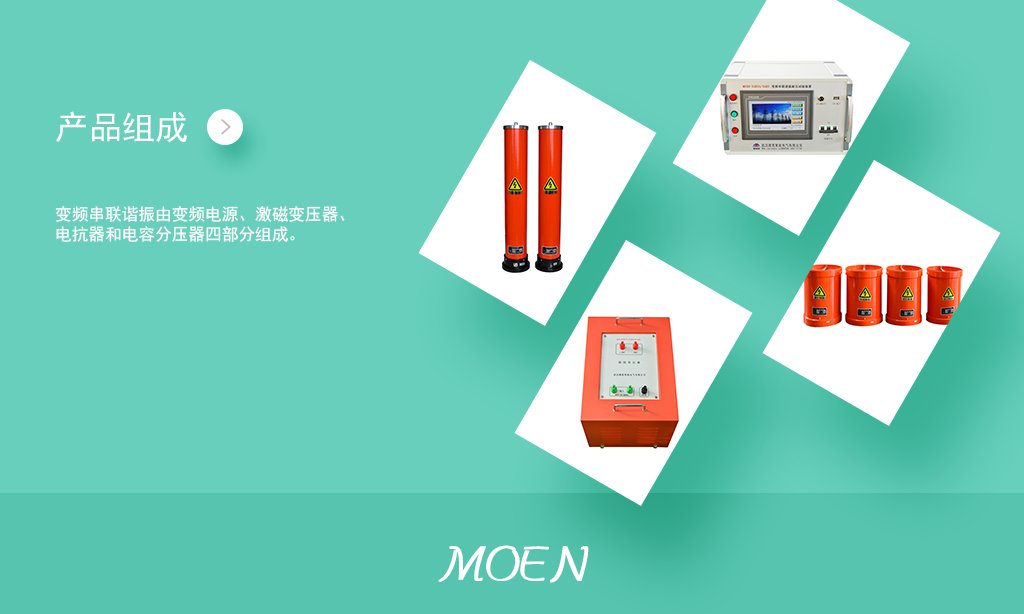

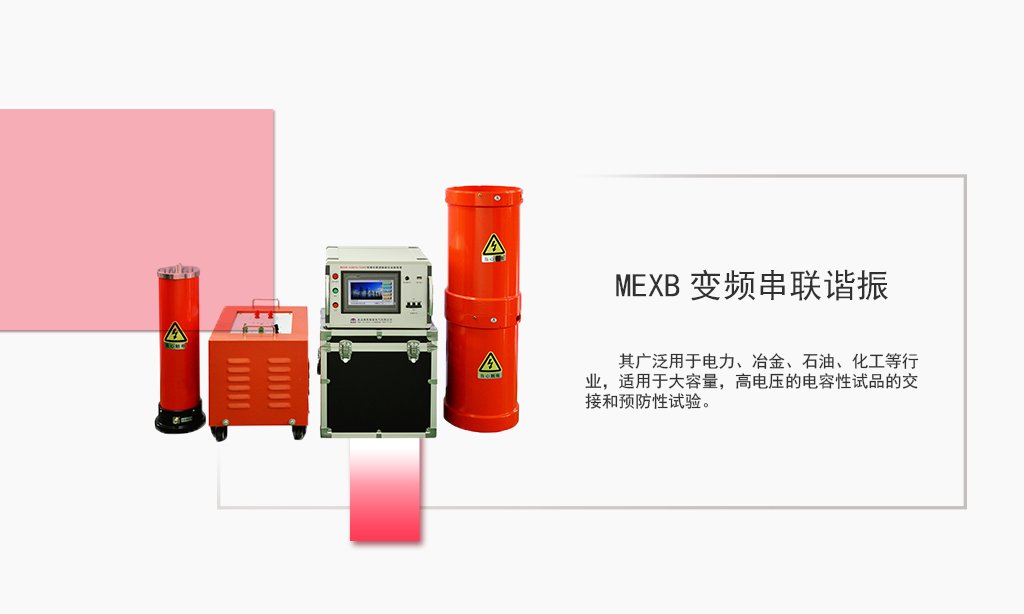

變頻串聯諧振由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

二、變頻串聯諧振適用范圍：
?適用于750kV及以下電壓等級主變、交聯電纜、GIS、互感器、開關、母線、套管、發電機等容性試品交流耐壓試驗

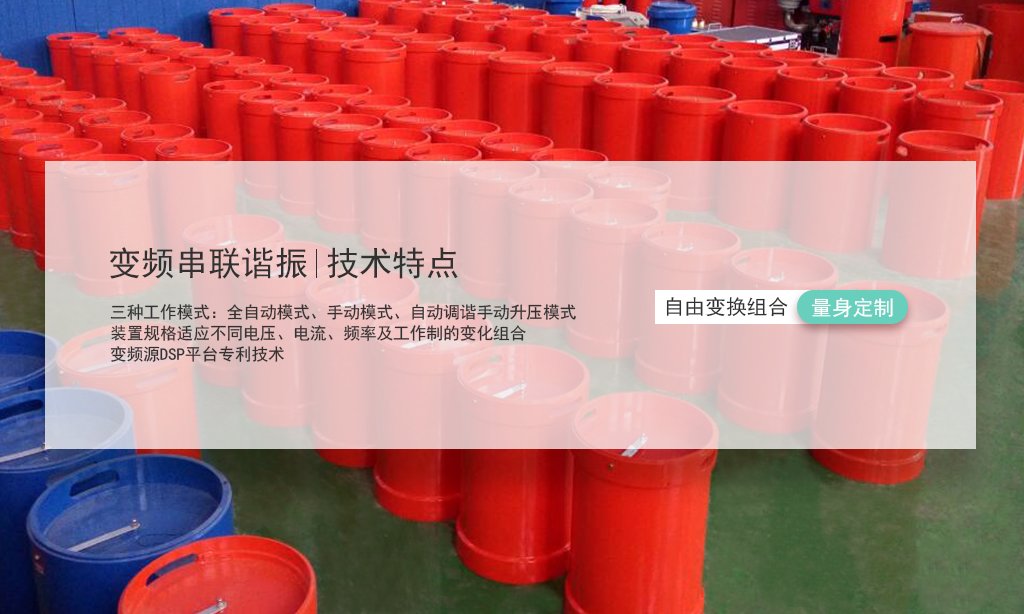

三、MEXB變頻串聯諧振技術特點：
    ?工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
    ?裝置規格適應不同電壓、電流、頻率及工作制的變化組合
    ?變頻源DSP平臺 技術

變頻串聯諧振圖1 變頻串聯諧振現場圖2 變頻串聯諧振現場圖3 變頻串聯諧振現場圖4 變頻串聯諧振現場圖5

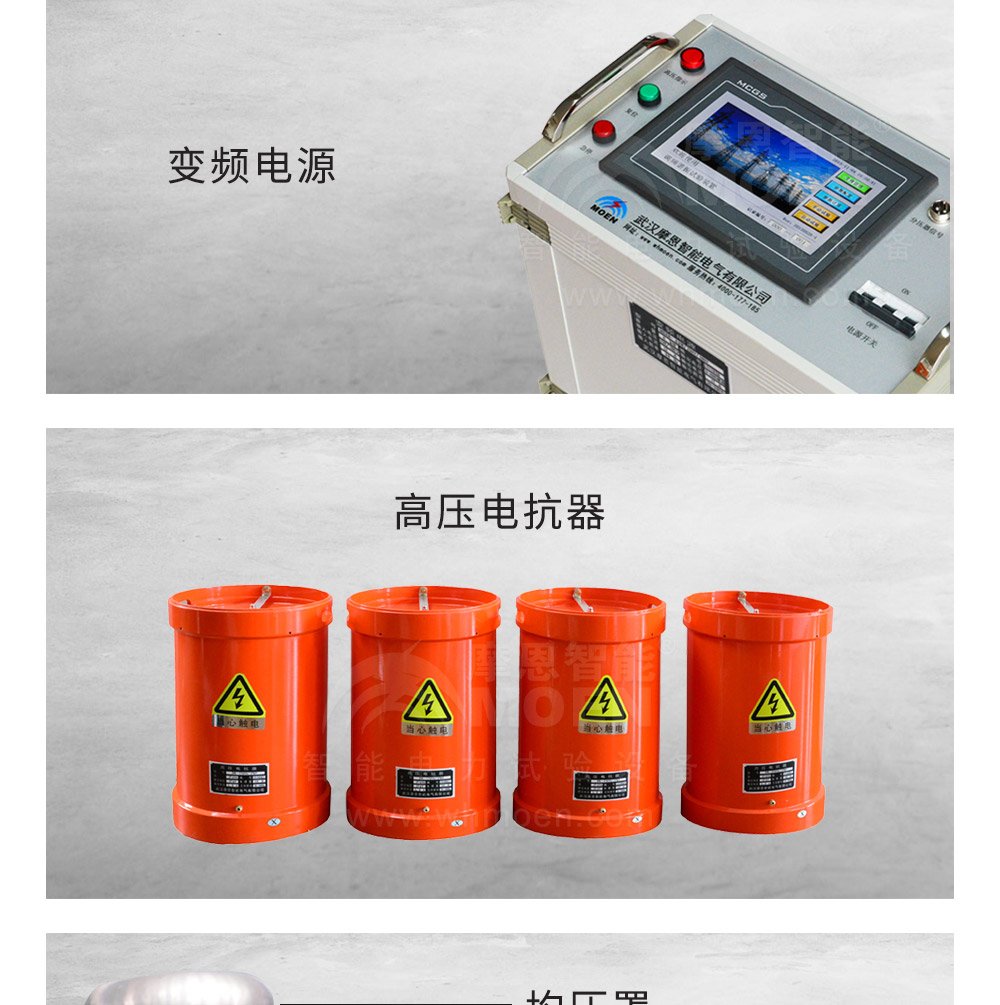

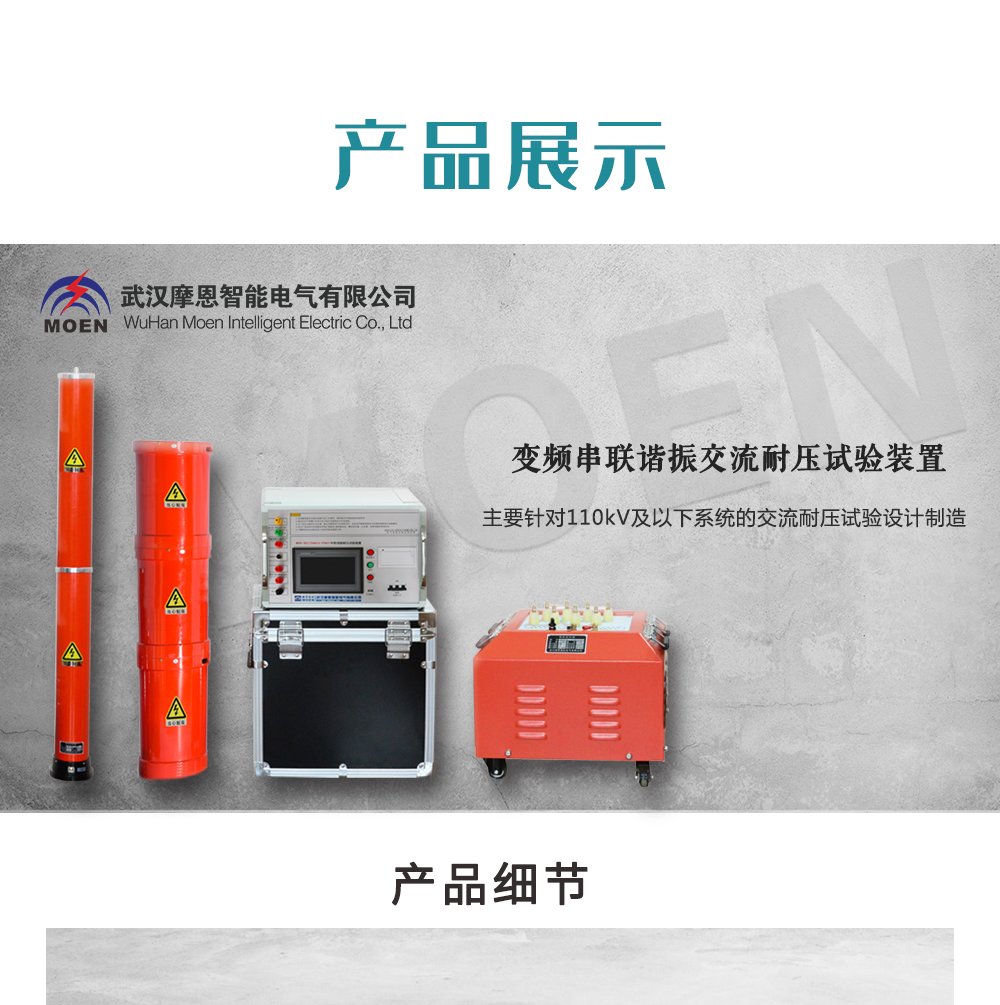

產品細節

電抗器

調頻

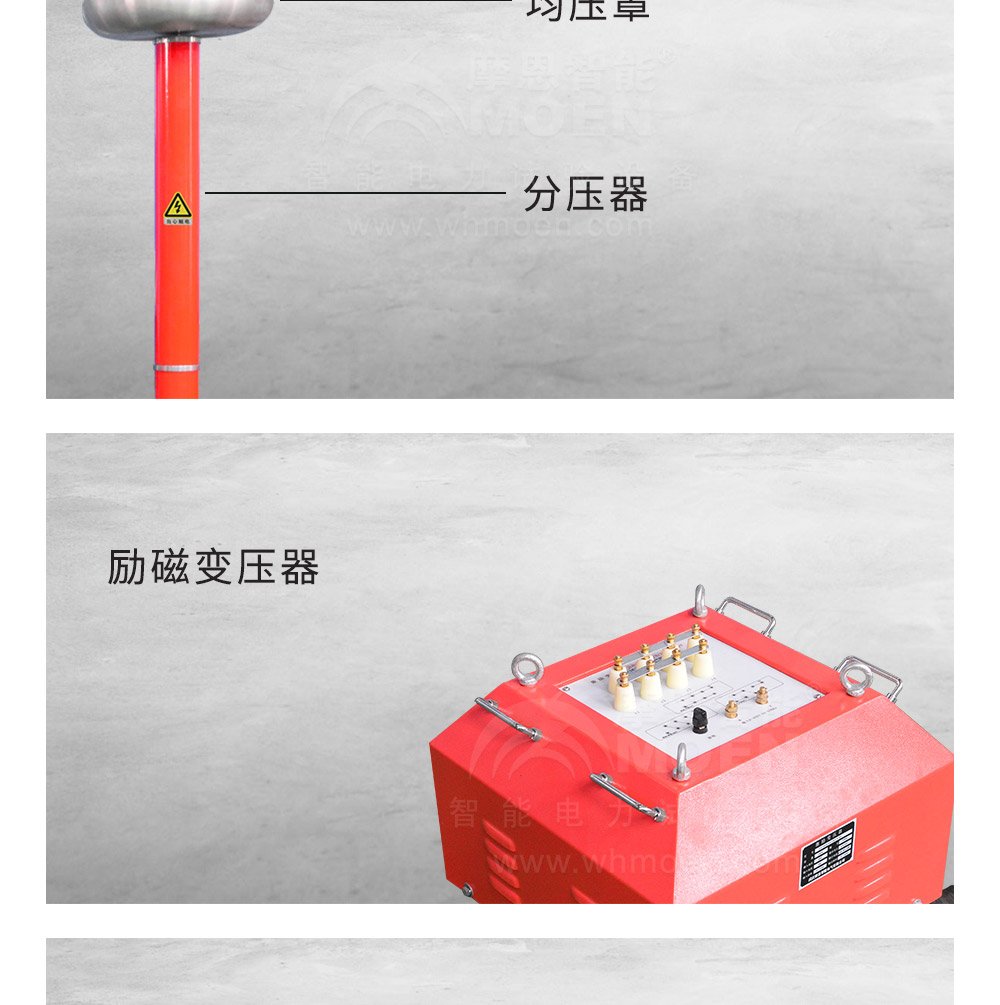

激勵變壓器

分壓電容

產品附件

測試線

優盤、電子版資料

試驗夾

接地線

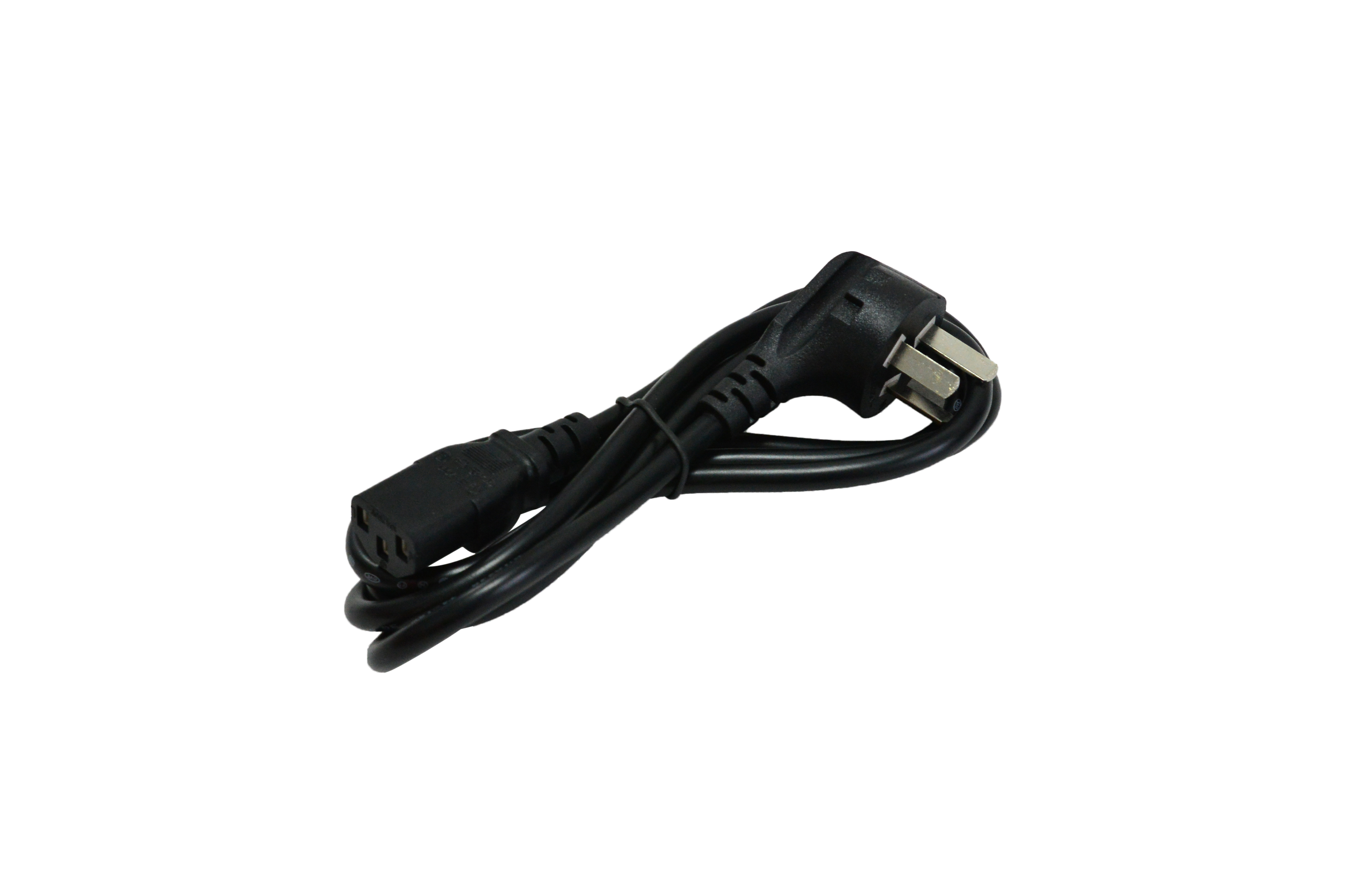

電源線

現場調試

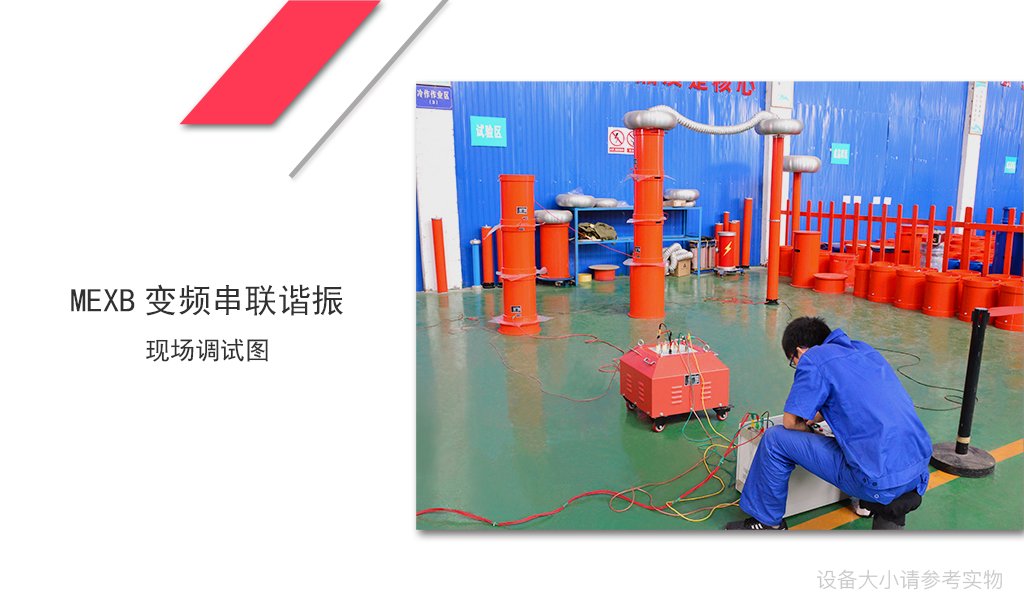

調試現場圖1

調試現場圖2

調試現場圖3

MEXB變頻串聯諧振技術參數
    1、諧振電壓波型：正弦波，波形畸變率＜1.0%
    2、輸出頻率：30～300Hz
    3、工作制：滿功率輸出下，連續工作時間60min
    4、品質因素：30～90
    5、輸入工作電源：?jiǎn)蜗?80/220V±10%，工頻50Hz±5%
    6、環境溫度：－10℃～+50℃
    7、相對濕度：＜95%，無凝露狀況
    8、適用范圍：
    1）電纜變頻諧振裝置；
    2）發電機工頻耐壓試驗裝置；
    3）變電站電氣設備交流耐壓試驗裝置；
    4）CVT檢驗用諧振升壓裝置。

產品型號名稱	產品基本配置
產品型號名稱	控制箱	電抗器	勵磁變壓器	分壓器	適用對象
MEXB-44/22	2.5kW	22KVA/22kV(2臺)	2.5kVA/1kV	25kV	10kV/300mm2電纜1kM
MEXB-88/22	4KW	22KVA/22kV(2臺)	4kVA/1kV	25kV	10kV/300mm2電纜2kM
MEXB-54/54	3kw	27kVA/27kV(2臺)	3kVA/1.5/3kV/ 0.4kV	60kV	10kV/300mm2電纜1km 10kV/8000kVA主變 35kV/300mm2電纜0.5km
MEXB-108/108	6kW	27kVA/27kV(4臺)	6kW/15A	60kV	10kV/300mm2電纜2km 35KV/300mm2電纜0.8km 35kV/31500kVA主變
MEXB-132/22	6KW	44KVA/22 kV (3臺)	6kVA/1/3kV	60kV	10kV/300mm2電纜3kM
MEXB-135/54	7.5 KW	33.75 KVA /13.5 kV (4臺)	7.5kW/20A	60kV	10kV/300mm2交聯電纜3km 35kV/400mm2交聯電纜1km
MEXB-176/88/44	7.5kW	44 KVA /22 kV (4臺)	7.5kVA/1/3kV	60kV	10kV/300mm2電纜4kM 35KV/300mm2電纜1kM
MEXB-216/54	10 KW	54kVA/27 KV(4臺)	10kW/26.3A	60kV	10kV/150mm2 電纜5km 10kV/300mm2 電纜4km 35kV/240mm2 電纜2km
MEXB-264/88/44	10kW	44 kVA /22KV(6臺)	10kVA/1/3kV	60kV	10kV/300mm2電纜6kM 35KV/300mm2電纜2kM
MEXB-270/270	15 KW	45kVA/45kV(6臺)	15kVA/4/8/16kV/0.4kV	270kV	10kV/300mm2電纜3km 35kV/300mm2電纜1km 110kV/300mm2電纜0.2km 110kV及以下電壓等級GIS 110kV/63000kVA主變
MEXB-330/22	15kW	55 KVA /22KV(6臺)	15kVA/1/3kV	60kV	10kV/300mm2電纜8kM 35KV/300mm2電纜2.5kM 兼容10-35KV開關，變壓器
MEXB-540/270	18kW	90kVA/45kV(6臺)	18kVA/4/8/16kV/0.4kV	270 kV	35kV/185mm2電纜3km 35kV/500mm2電纜,長度2km 110kV/630mm2 ，長度600m 110kV/240mm2電纜1000 m 110kV/100000kVA及以下變壓器 20kV/300MW火力發電機
MEXB-640/32	25KW	2.5A/32kV(8臺)	25kVA/1/3/5kV	130 kV	10kV/300mm2電纜10kM 35KV/300mm2電纜40kM 110KV電纜≤1kM(400m㎡) 兼容35-110KV GIS
MEXB-1280/32	50KW	5A/32kV(8臺)	50kVA/1/3/5kV	130 kV	10kV/300mm2電纜20kM 35KV/300mm2電纜8kM 110KV/400mm2電纜2kM 兼容35-110KV GIS
MEXB-1560/130	60kW	780kVA(2臺)	60kW/380	150kV	35kV/300mm2電纜5km 110kV/ 120mm2電纜1.5km 220kV/240mm2電纜500m
MEXB-1950/130	100KW	3.75A/130KV(4臺)	100KVA/6.67KV	520 kV	110KV電纜≤2.5KM，220KV GIS ，110KV開關，主變

附件1

優盤、電子版資料

試驗夾

接地線

電源線

內容說明

儀器附件提供部分圖片僅作參考，實際儀器附件可能與本站圖片有一定沖突，請?jiān)谫?gòu)買的時候和客服人員確認儀器附件的完整性。

使用說明書

文件名	格式	下載
說明書MEXB變頻串聯諧振介紹說明書	doc	點擊下載
說明書產品說明書	docx	點擊下載
說明書變頻串聯諧振pdf版本	pdf	點擊查看

內容說明

本下載僅提供變頻串聯諧振簡單說明和技術參數，如果您需要下載更完全的說明書，請聯系本站客服人員來下載詳細說明書，如有不便，敬請諒解。
