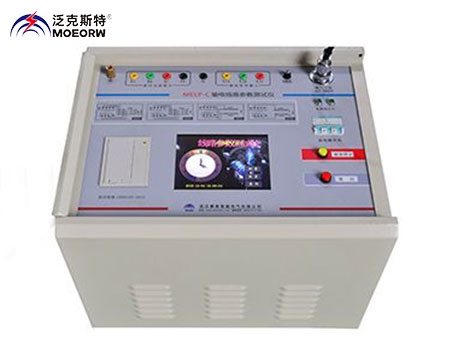

MELP-C 輸電線路參數測試儀

執行標準： DL/T 1119-2010

產品別稱：輸電線路參數測試儀、工頻路線參數測試儀、線路參數測試儀、線路工頻參數測試系統、輸電線路工頻參數測試儀

產品特性：
※儀器供電電源：三相，～380V±10%，10A，50Hz （有效值）＜100μs;
※輸出頻率：47.5Hz，52.5Hz；
※干擾電壓：抗干擾電壓可達2萬伏；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

輸電線路參數測試儀

用途
1 .快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，同時還可以測量線路間互感和耦合電容測量（線路直阻采用專門的YTLRT線路直阻儀進行測量）；
2.抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3. 外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4. 儀器以工控機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。采用TFT真彩液晶輸出，觸摸屏操作，面板漢字微型打印機打印結果，操作十分簡便；
5. 測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分半鐘就能完成，試驗時間縮短，工作量大大減小，30分鐘內可完成傳統方法兩個小時的工作量；
6. 測量精度高，儀器本身提供接近工頻的異頻電源（47.5Hz和52.5Hz），輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7. 只需一次接線就可以完成全部序參數的測量，徹底解決現有測試手段存在的測試接線倒換煩瑣、干擾、穩定度、精度等方面存在的問題。

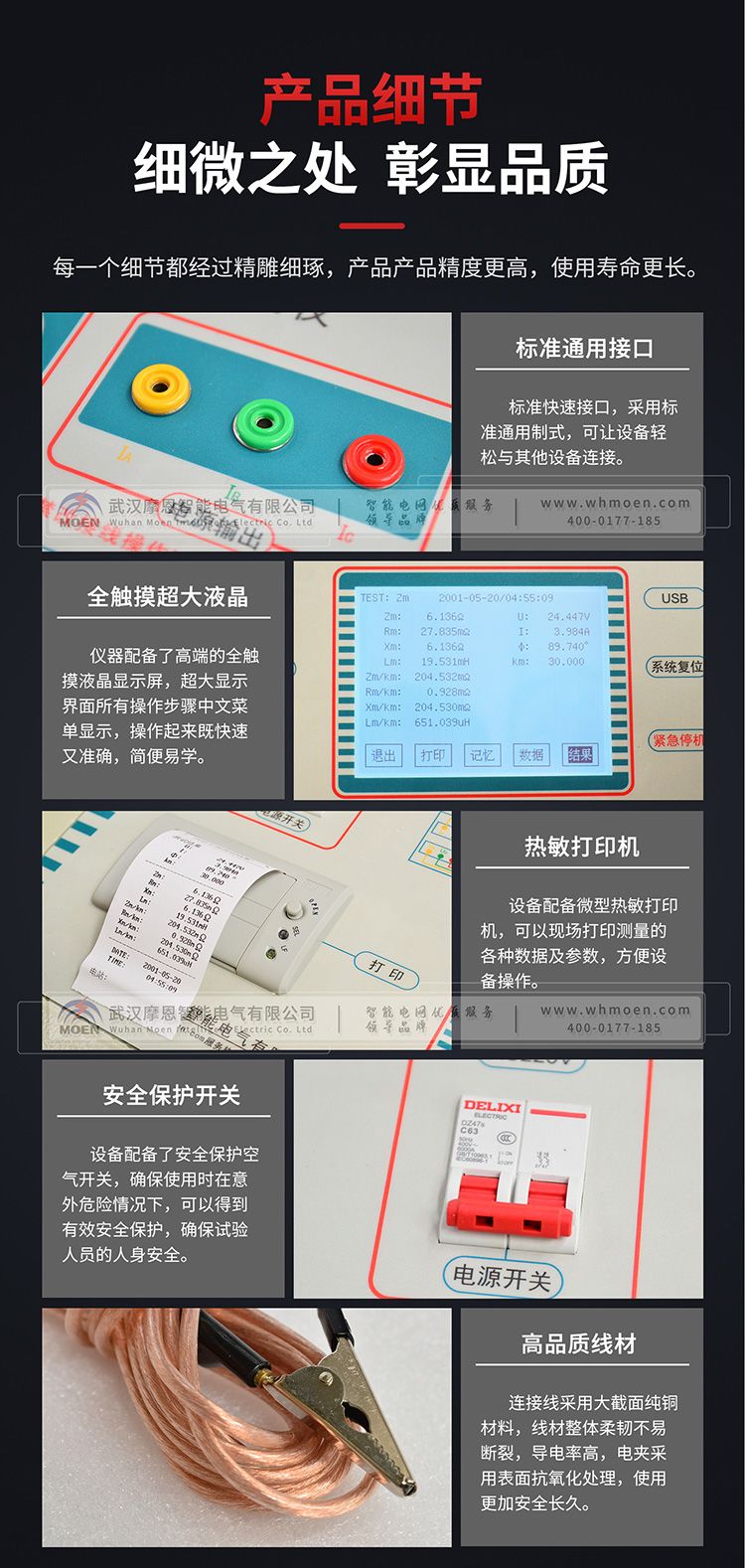

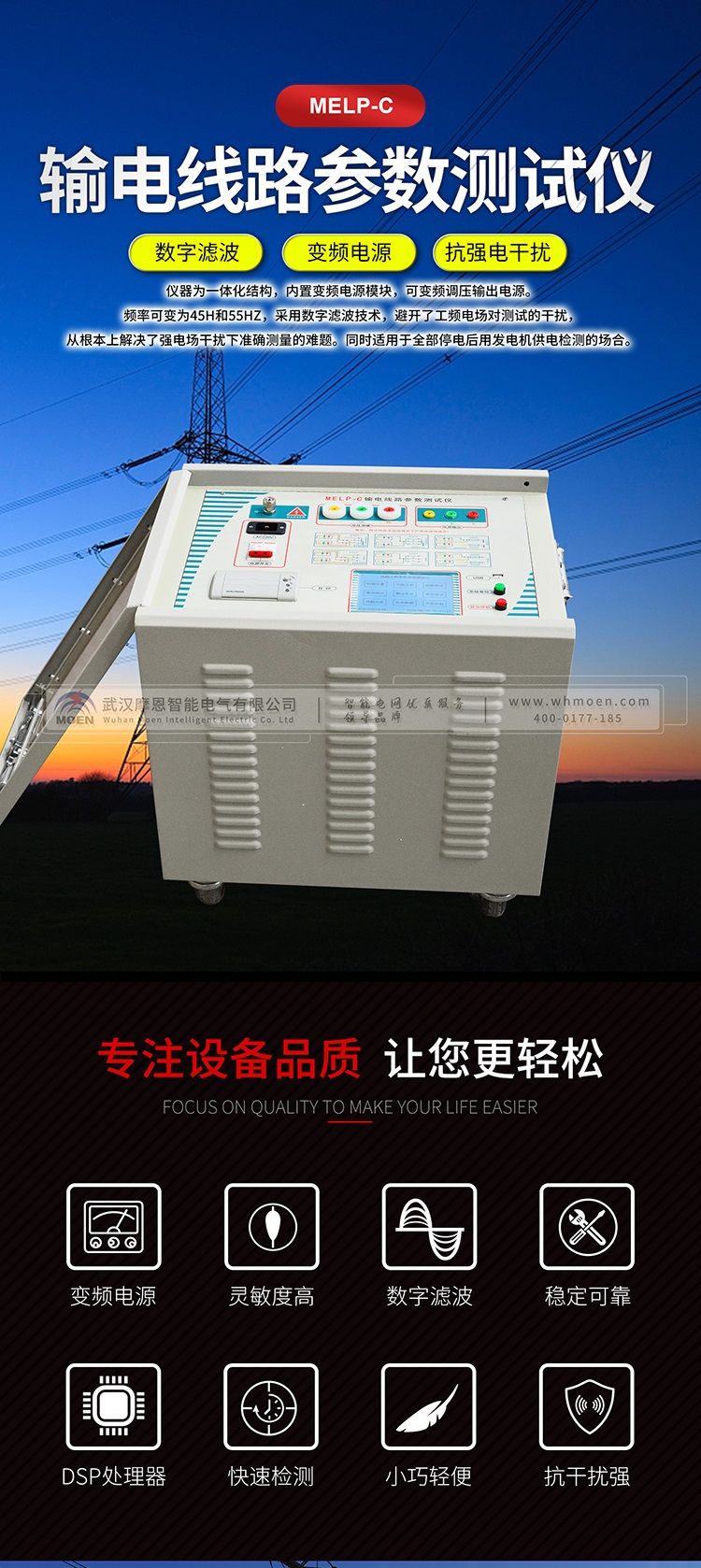

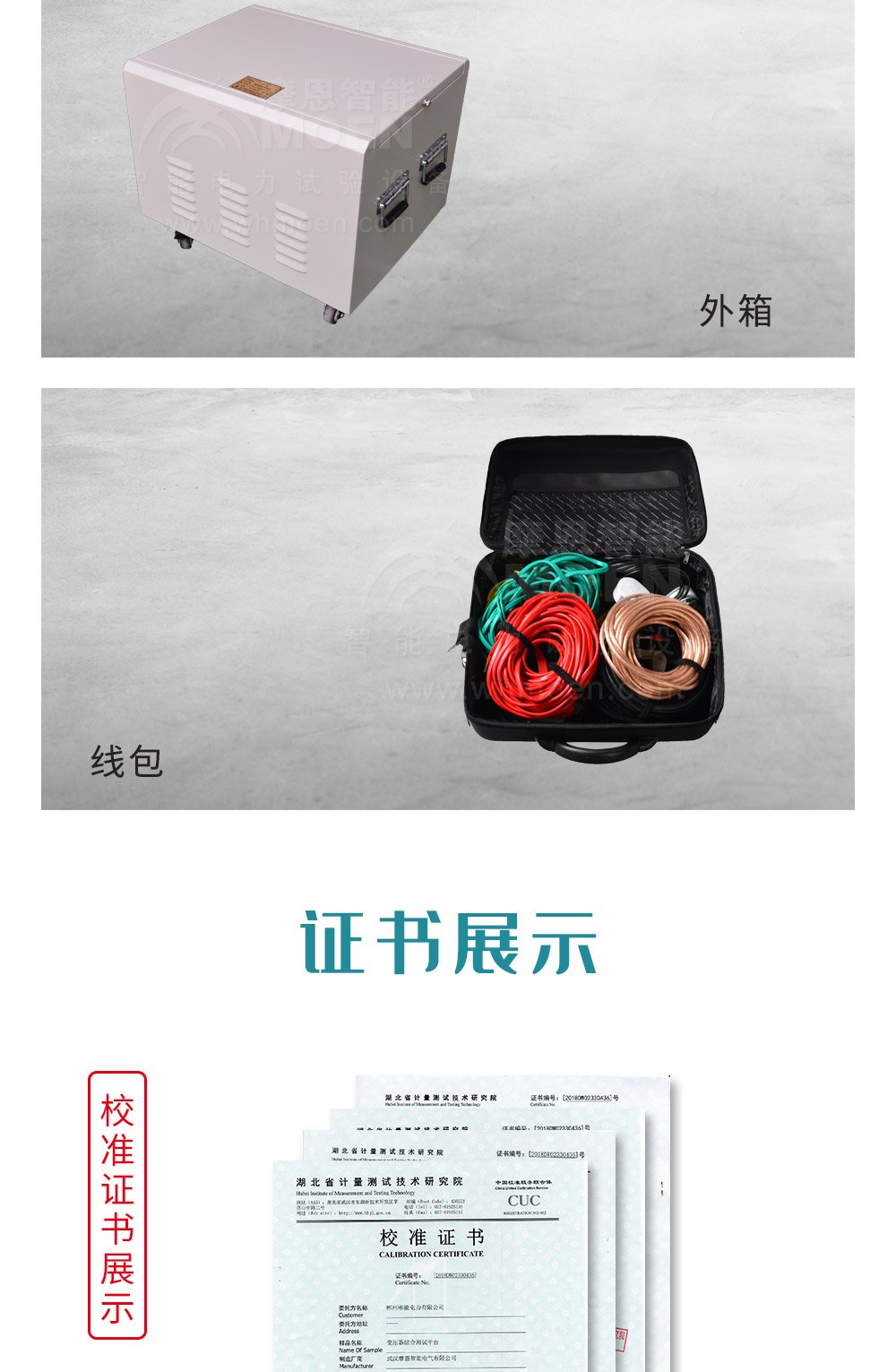

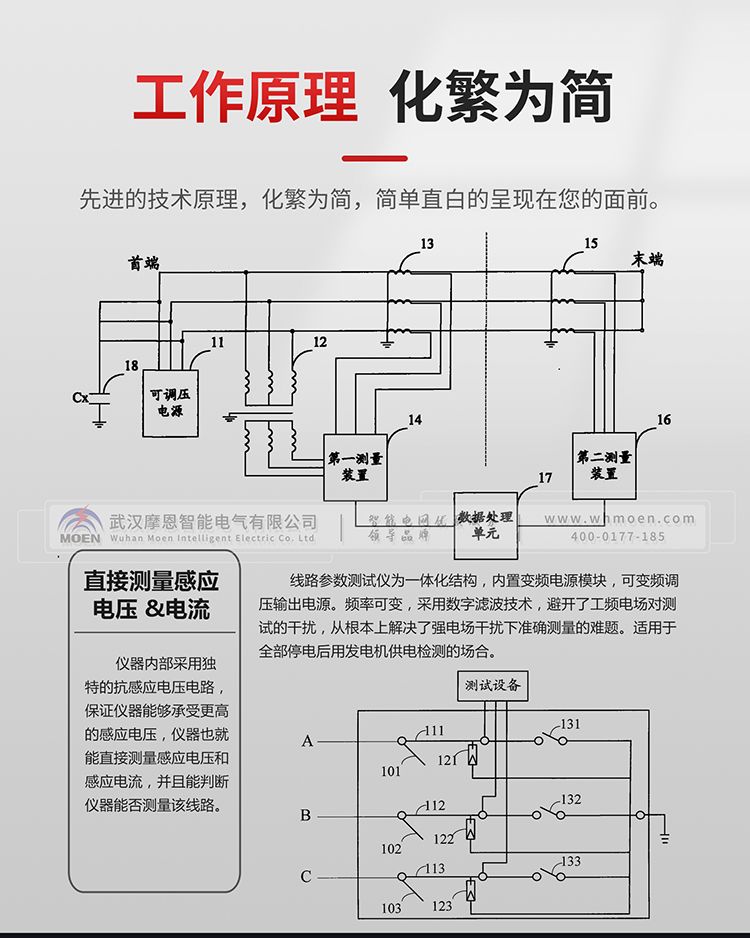

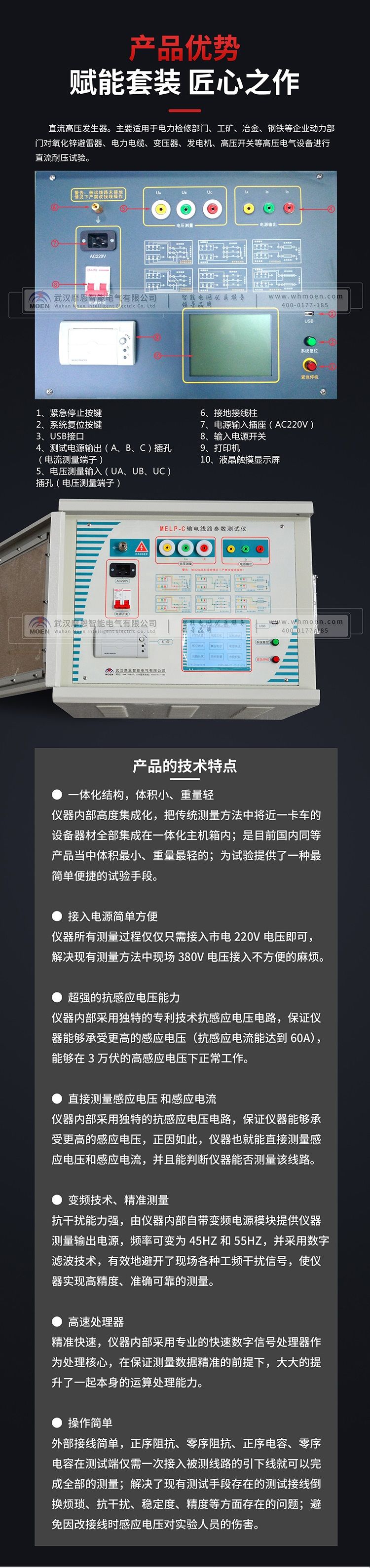

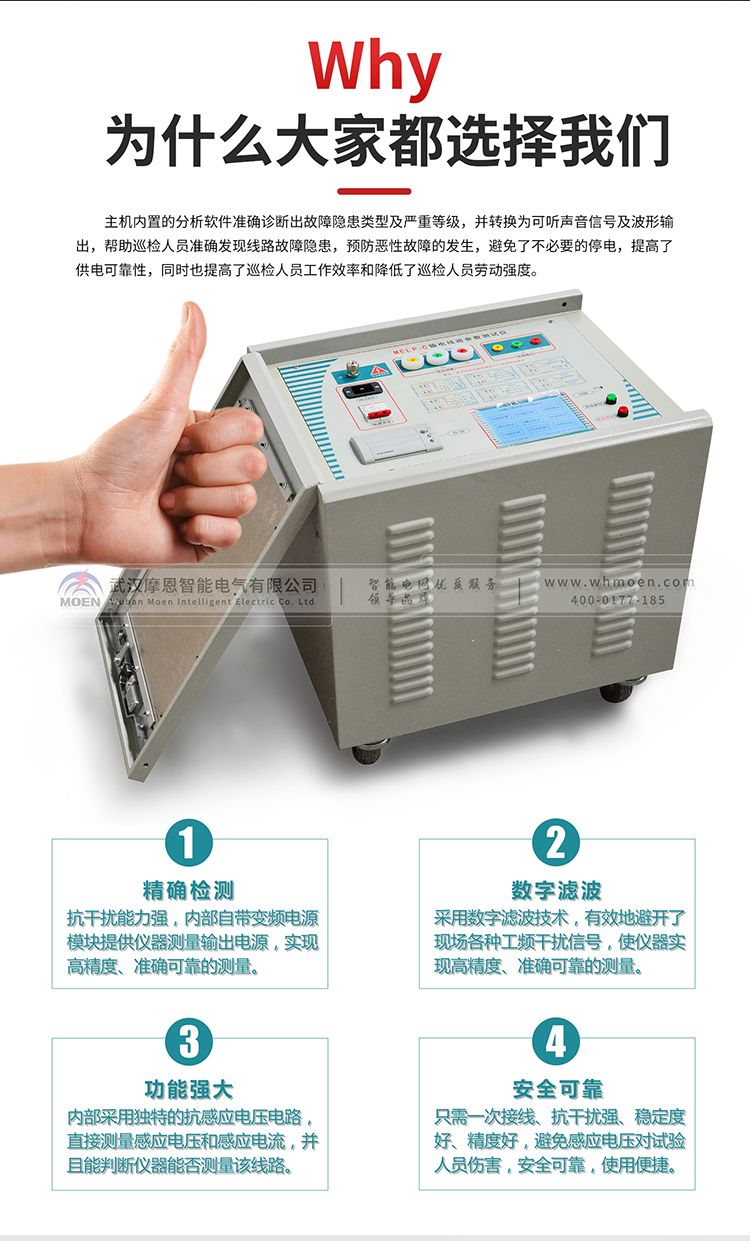

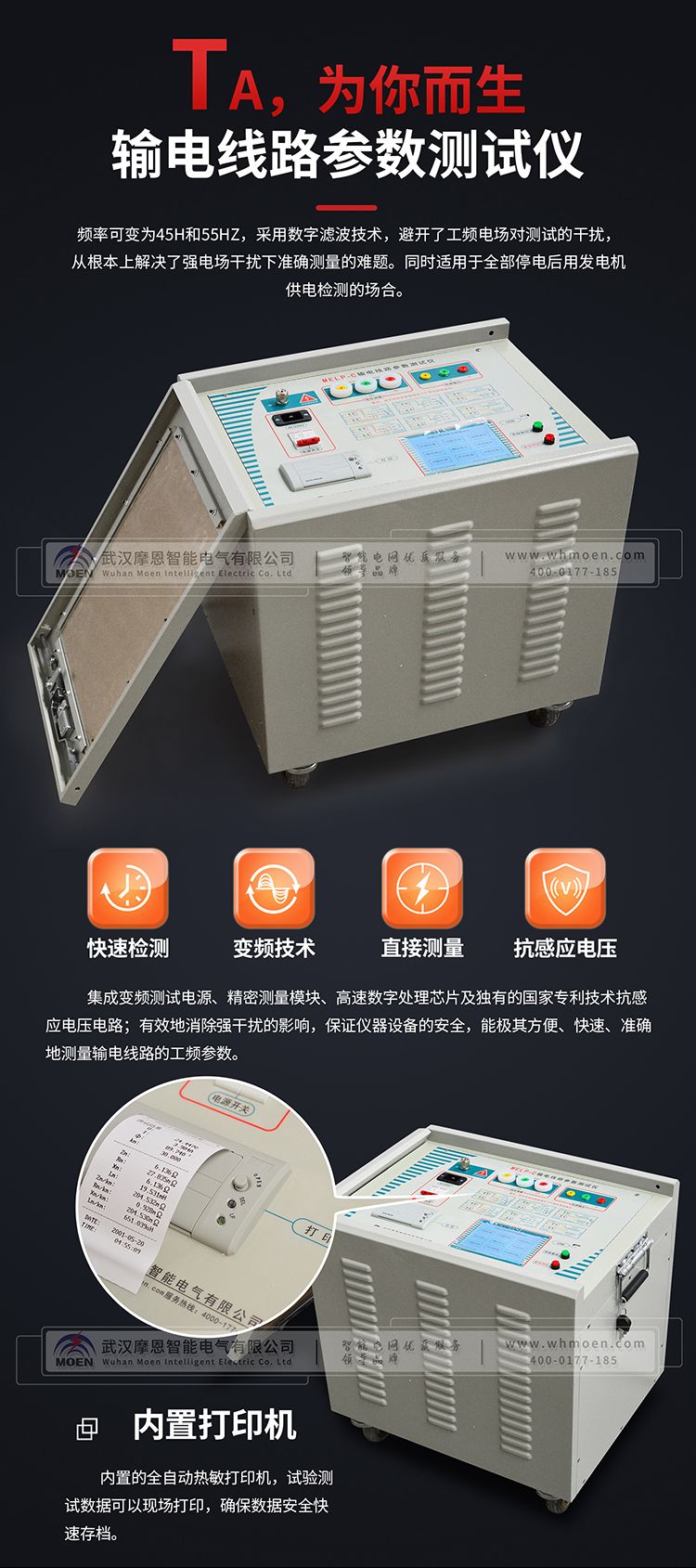

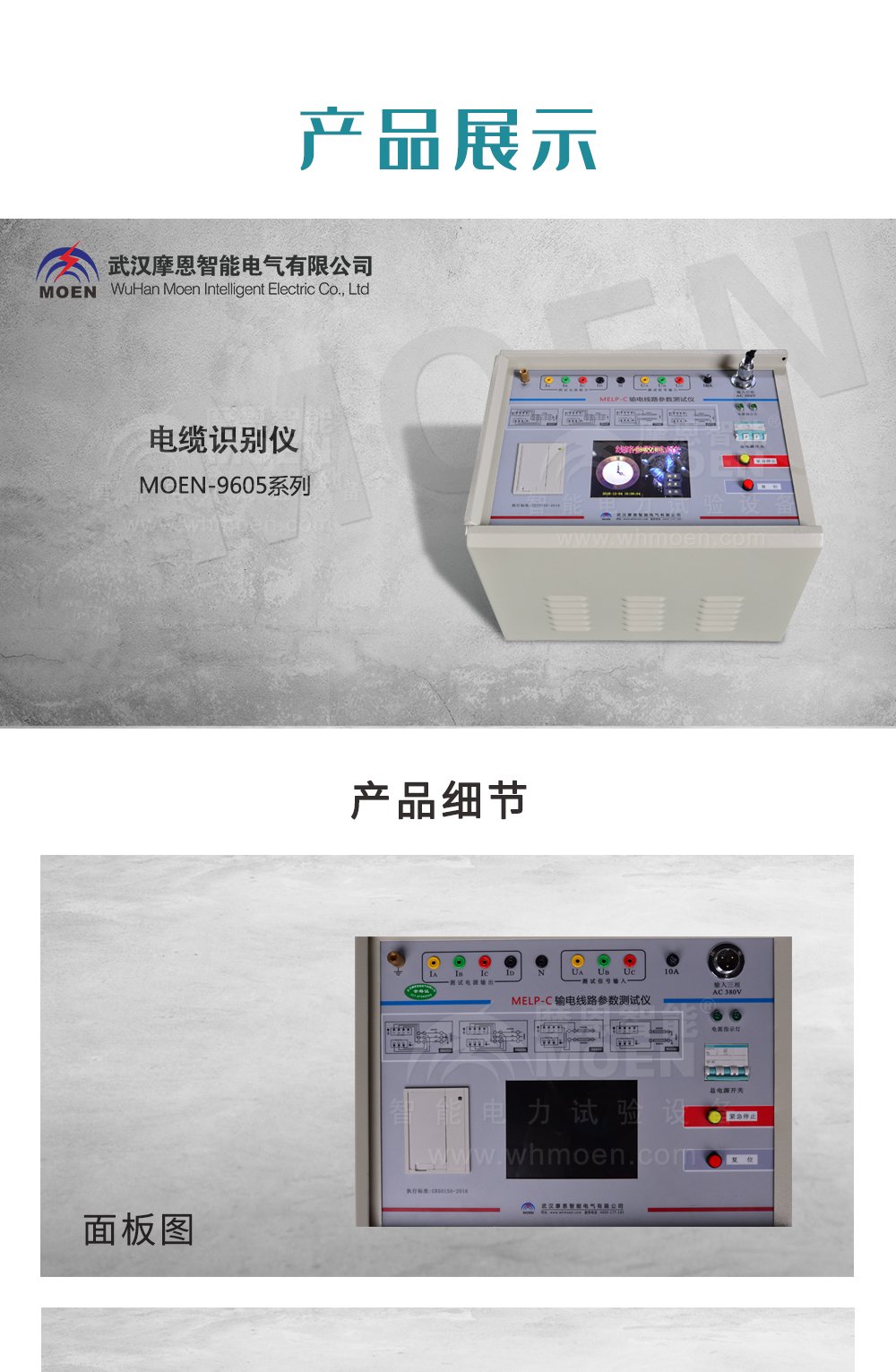

輸電線路參數測試儀詳情圖

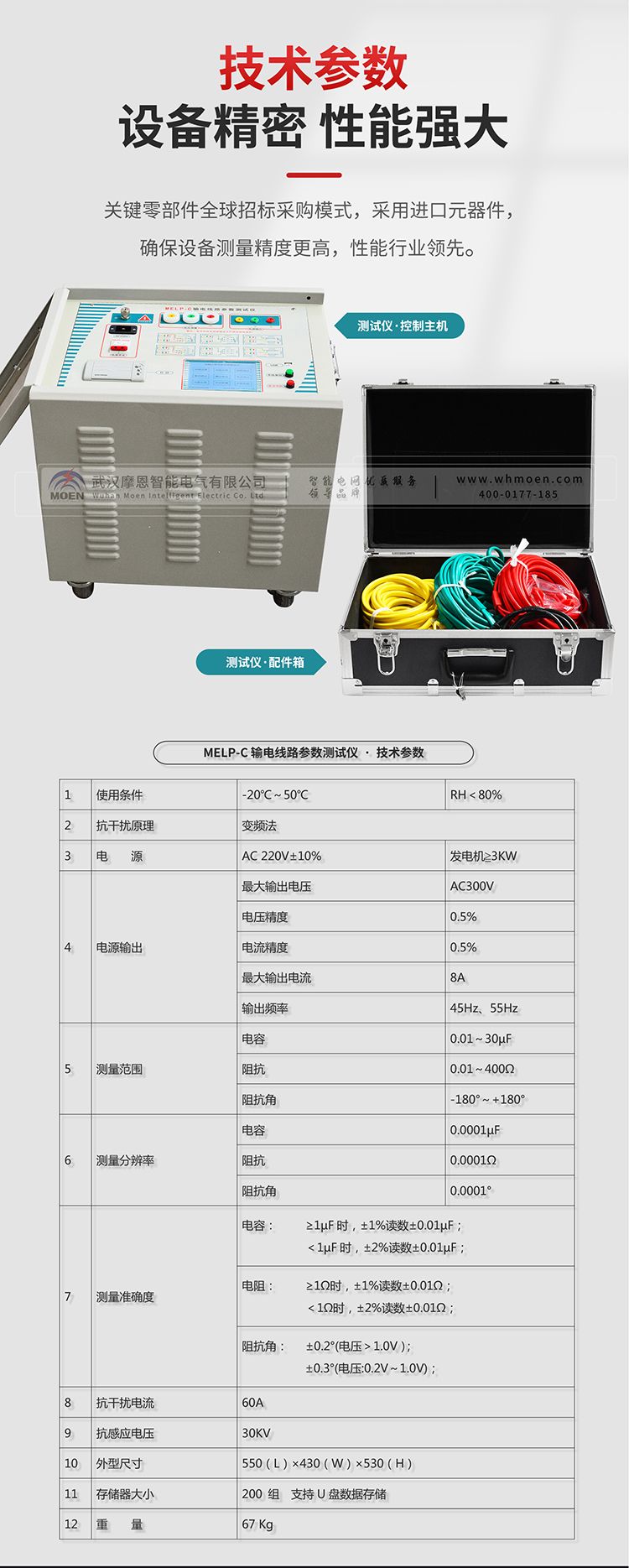

◆輸電線路參數測試儀技術參數
1、儀器供電電源：三相，～380V±10%，10A，50Hz （有效值）
2、儀器內部異頻電源特性
?更大輸出電壓：三相，～200V（有效值）
?更大輸出電流：10A
?輸出頻率：47.5Hz，52.5Hz
3、測量范圍：
?電容：0.1～50μF；
?阻抗：0.1～400Ω；
?阻抗角：0°～360°；
4、測量分辨率
?電容：0.01μF；
?阻抗：0.01Ω；
?阻抗角：0.01°
5、測量準確度：
?電容：≥1μF時，±1%讀數±0.01μF；<1μF時，±3%讀數±0.01μF；
?阻抗：≥1Ω時，±1%讀數±0.01Ω；<1Ω時，±3%讀數±0.01Ω；
?阻抗角：±0.2°
6、抗干擾參數
?干擾電壓：抗干擾電壓可達2萬伏；
?干擾電流：線路首末兩端短接接地時<40A；
?能在儀器輸出信號與干擾信號之比為1:10的條件下穩定準確完成測試。
7、外形尺寸：長595×寬500×高530(mm3)
8、重量：75Kg
9、使用環境
環境溫度：15℃—+40℃
相對濕度：<90%
