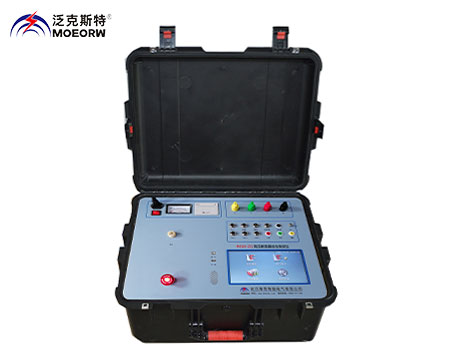

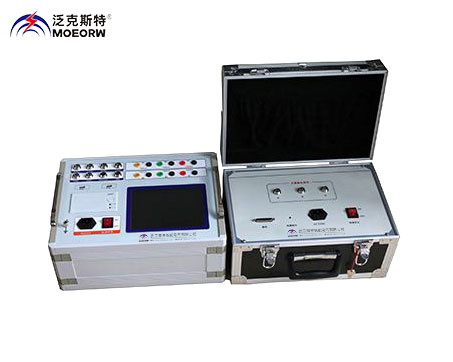

MOEORW-5126K 斷路器特性測試儀

執行標準: 《高壓交流斷路器》GB1984-2003

產品別稱：斷路器特性測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀

產品特性：
※ 絕緣電阻＞2.0MΩ;
※真空斷路器： 50.0mm 0.1mm 1%±1個字；
※圈電阻：量程 27.0KΩ 分辨率 0.1Ω；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

斷路器特性測試儀

產品用途
?儀器采用工控機架構，適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。
?傳感器：加速度測速傳感器、旋轉測速傳感器、直線行程傳感器和觸點傳感器，安裝極為方便，簡捷。
?觸發方式：內觸發、外觸發（合閘2根，分閘2根）、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。
?儲能輸出：儀器可提供直流可調儲能電源，一次性接好線后無須倒線就可以隨時控制電機儲能。
?主機大屏幕、直透式、寬溫帶背光液晶，對比度電子調節。完善的全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。
?主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB接口用于數據轉移和程序升級。
?儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。內置快速微型打印機，打印所有數據及圖譜。

◆斷路器特性測試儀產品性能
?時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
?重合閘：每斷口合－分，分－合,分-合-分；金短時間、無電流間隔時間值。
?彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
?速度：剛分、剛合速度，更大速度，時間－行程特性曲線。
?行程：總行程，開距，超行程，過沖行程，反彈幅值。
?電流：分、合閘線圈的分、合閘電流值、電流波形圖。
?動作電壓：機內提供DC0～270V／20A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。

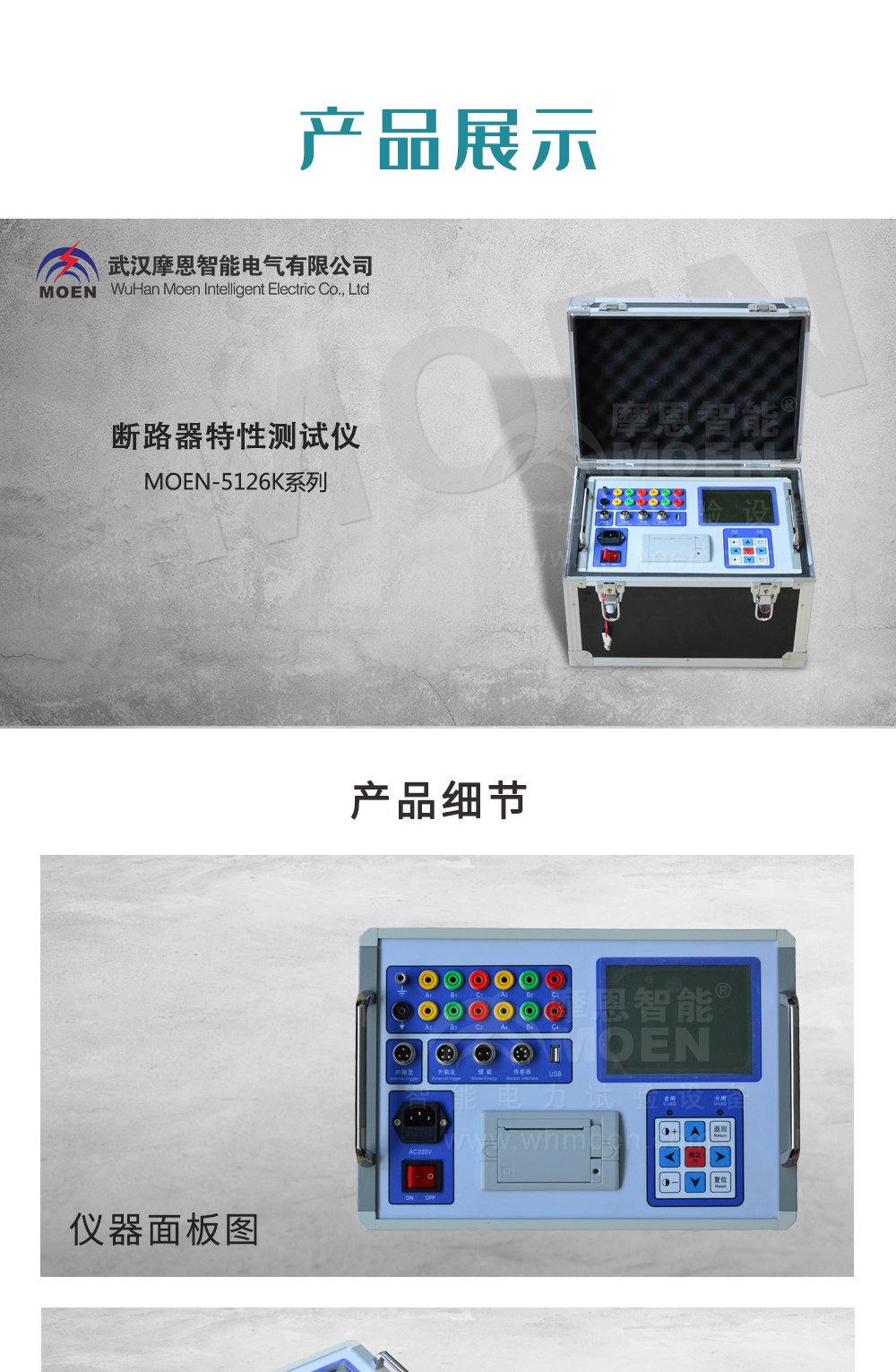

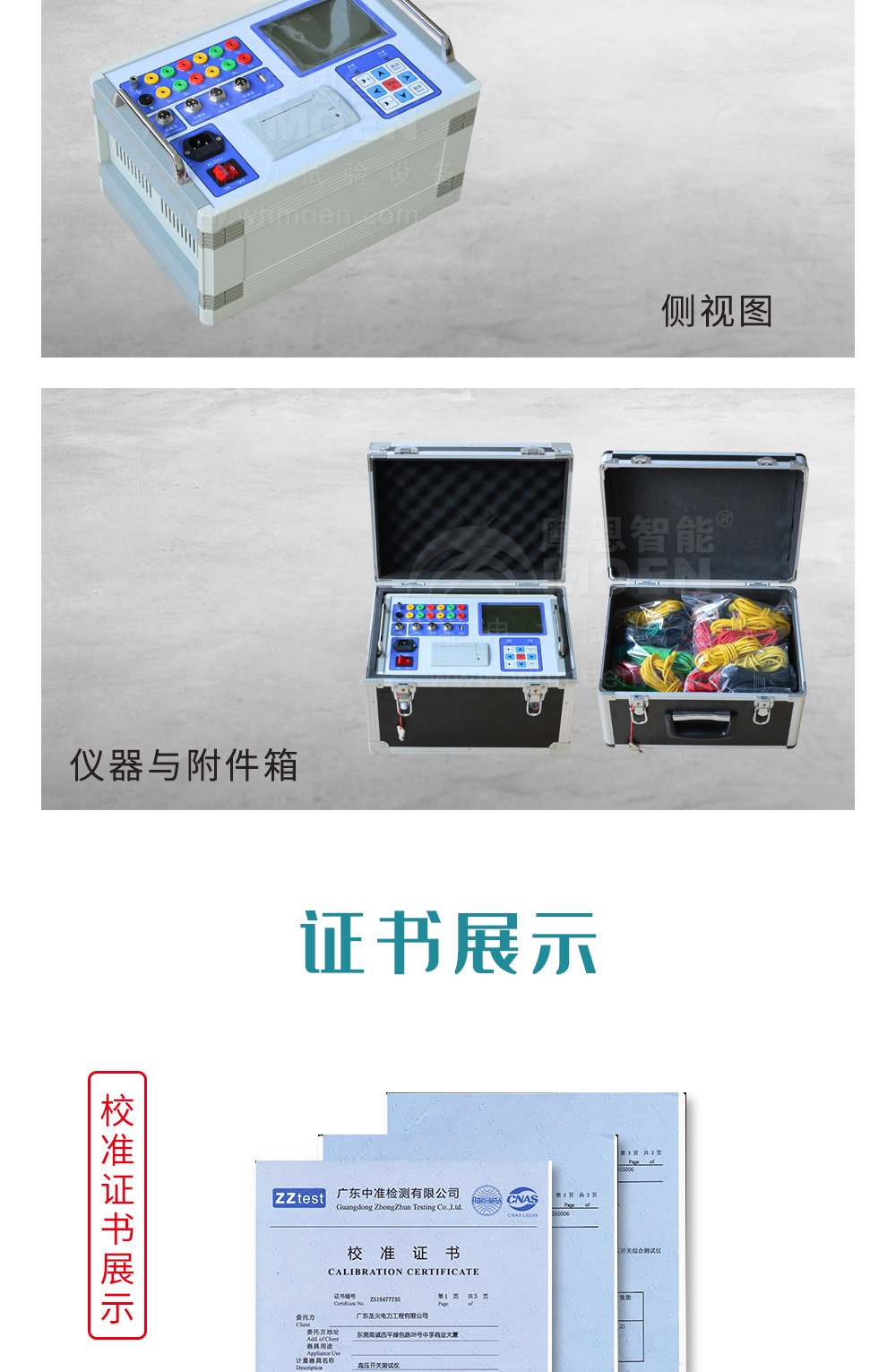

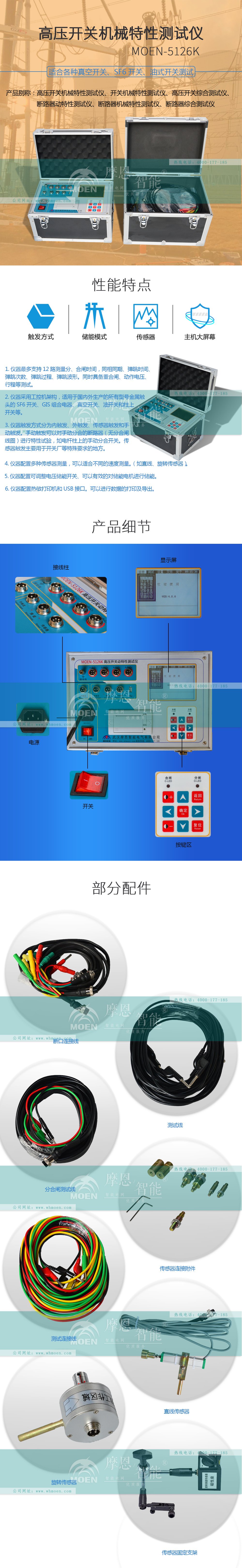

斷路器特性測試儀產品展示斷路器特性測試儀細節圖斷路器特性測試儀證書斷路器特性測試儀案例

◆斷路器特性測試儀技術參數
1.1使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa
溫度－20～45℃ 濕度 ≦80%RH
1.2安全性能
絕緣電阻＞2.0MΩ
介電強度電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
1.3基本參數
?時 間：量程 0-64000.0ms 分辨率0.1ms 誤差≤ 0.1％rdg±0.1
?速度：量程 0-20.00m/s 分辨率0.01m/s 誤差≤1％rdg±0.01
?行程：量程 0-1000 mm
?真空斷路器： 50.0mm 0.1mm 1%±1個字
?SF6斷路器： 300.0mm 1mm 1%±1個字
?油斷路器： 800.0mm 1%±1個字
?線圈電流：量程20.00A 分辨率 0.01A
?線圈電阻：量程 27.0KΩ 分辨率 0.1Ω
?輸出電源：DC0～270V數字可調／20A 分辨率 1V 誤差≤1％
?尺寸重量：350mm(L)×240mm(W)×210mm(H)
?重量： 7kg
