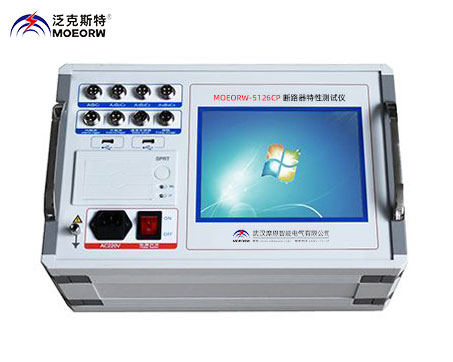

MOEORW-5126CP 斷路器特性測試儀

執行標準：《高壓交流斷路器》GB1984-2003，《高電壓測試設備通用技術條件》DL/T846.3-2004

產品別稱：
斷路器特性測試儀
、高壓斷路器機械特性測試儀別稱：高壓開關機械特性測試儀、高壓開關動特性測試儀、開關測試儀、高壓開關測試儀、開關機械特性測試儀、高壓開關特性測試儀

產品特性：
※內觸發測試范圍：0.01ms～20s，分辨率：0.01ms;
※?電壓輸出：DC10～260V（可調）；
※電源輸出時間：0.01-20秒（可設置）；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MOEORW-5126CP

斷路器特性測試儀

簡介：
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。斷路器特性測試儀即（高壓開關機械特性測試儀）是依據zui新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

MOEORW-5126CP 斷路器特性測試儀特點：
⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。
⑵、高速熱敏打印機，方便現場打印測試數據。
⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
⑷、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次，得到所有數據及圖形。
⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。
⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

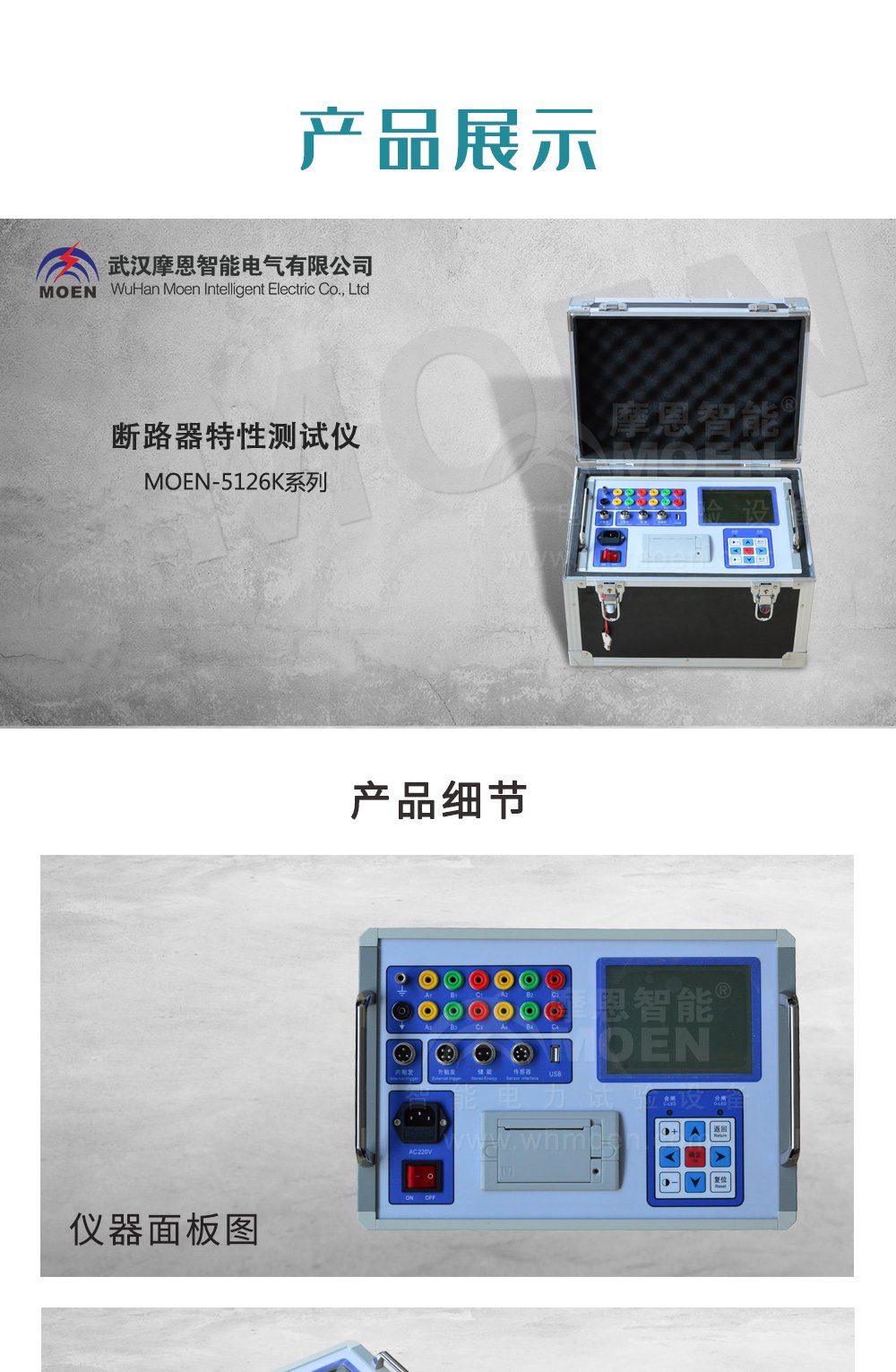

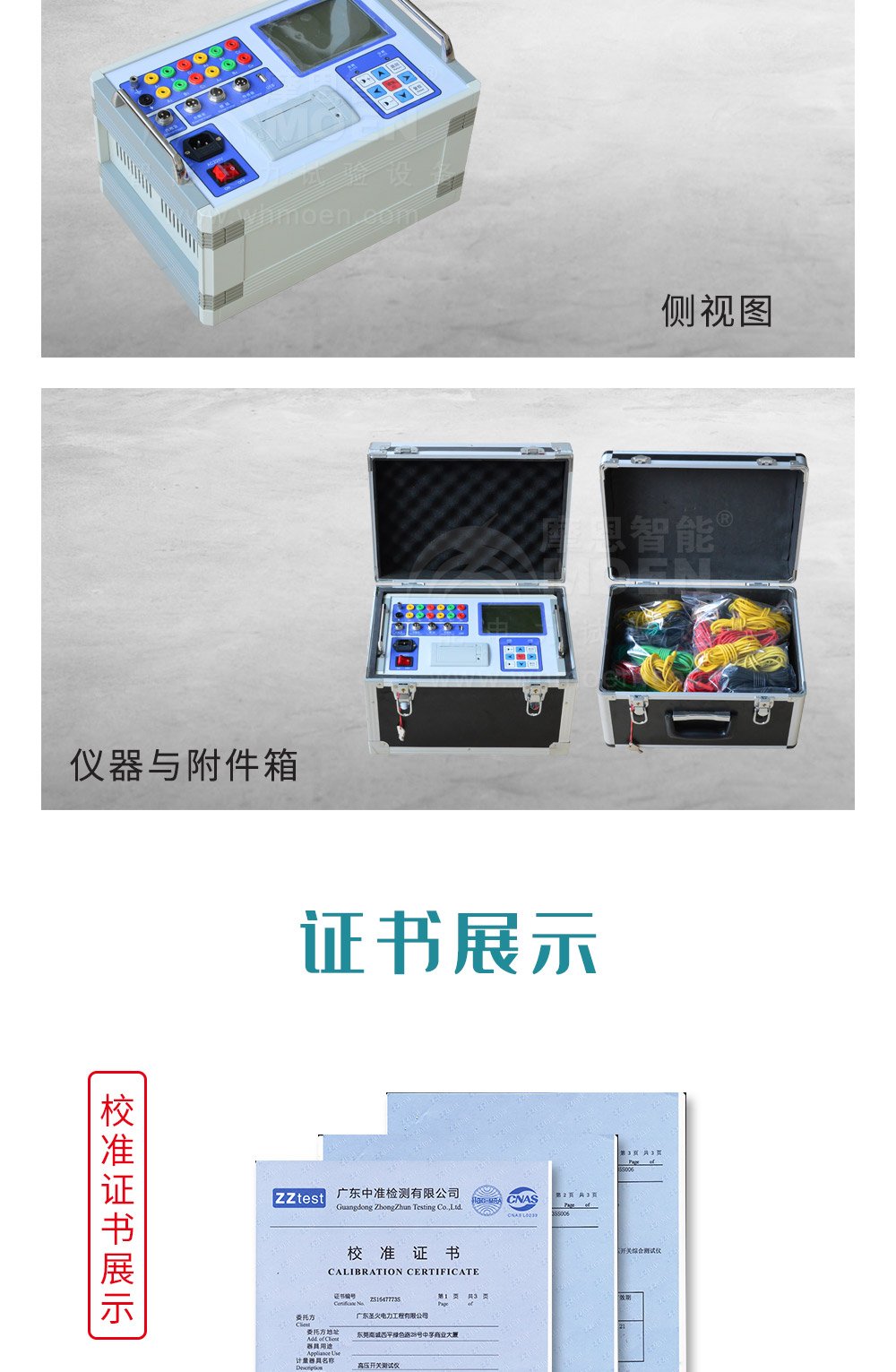

斷路器特性測試儀產品展示

MOEORW-5126CP 斷路器特性測試儀主要技術參數：
1．時間測量：
12路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期之差
合閘（分閘）彈跳時間（彈跳次數）
內觸發測試范圍：0.01ms～20s，分辨率：0.01ms,
外觸發測試范圍：0.01ms～200s，分辨率：0.1ms,
在1000ms以?xún)?nèi)準確率：0.05%±1個字
2．速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
3. 測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
360°角度傳感器 1周波/ 0.25°
4．行程測量：動觸頭行程（行程）
接觸行程（開距）
超行程
過沖行程或反彈行程
5. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。
360線傳感器：360о，測量范圍：0-1000mm，分辨率:0.25о。
加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。
6. 電流顯示：zui大電DC20A(30A交直流選配),分辨率：0.01A。
7．儀器電源：AC/DC 220V ± 10%；50Hz ± 2%
8．直流電源輸出:DC20～260V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。
9. 外觸發觸發電壓：AC/DC10-300V，電流≤120A
10. 隔離開關測量范圍：
⑴、電壓輸出：DC10～260V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號zui大采集時間為200秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
11．主機體積：360×260×170mm
12．使用環境： -20℃~+50℃
13．相對濕度：≤90%
