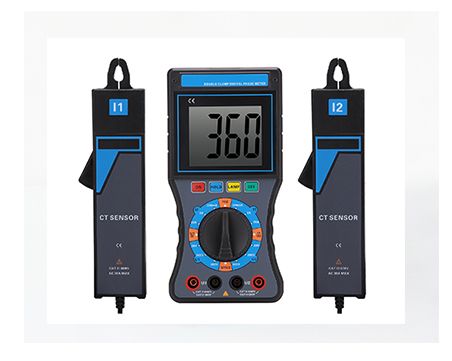

MOEORW-8602F數字式雙鉗相位伏安表

執行標準：暫無

產品別稱：雙鉗相位伏安表、相位表、雙鉗相位表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位伏安表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表。

產品特性：
※絕緣:儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ;
※耐壓:儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘；
※電壓檢測:當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

數字式雙鉗相位伏安表

用途
數字式雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量?jī)x器。用該數字雙鉗相位伏安表可以更方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。此產品采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，超大字符，以獲得更佳視覺效果。

◆數字式雙鉗相位伏安表特性：
1、結構精巧，使用方便
a、手持式結構
b、在10mA～10A電流范圍內，3V～500V電壓范圍內測量相位時不用斷開電路和更換量限
c、顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得更佳視覺效果
d、開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位
2、分辨率高
采用更新型電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V
3、低功耗
該數字雙鉗相位伏安表微功耗設計，且具有電池電壓檢測功能

◆數字式雙鉗相位伏安表技術參數
1．基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃
環境濕渡	40%～60%	＜80%
信號波形	正弦波	正弦波	β=0.05
信號頻率	50HZ±1HZ	45H～65HZ
儀表工作電壓	9V±0.1V	9V±1V
測相位電流幅值	1A±0.1A	10m～20.0A
測相位電壓幅值	100V±10V	30V～600V
外電場、磁場	應避免
被測導線位置	被測導線處于鉗口的近似幾何中心位置

2．一般規格

功能	相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試
電源	DC9V 堿性干電池（1.5V AA×6）
功耗	開啟背光燈更大約35mA,電池連續工作約40小時
功耗	關閉背光燈,儀表耗電約5mA,電池連續工作約300小時
顯示模式	LCD顯示，藍屏背光功能，適合昏暗場所
LCD尺寸	70mm×62mm
LCD顯示域	64mm×54mm
儀表尺寸	長寬厚：196mm×92mm×54mm
鉗口尺寸	φ7.5mm×13mm
采樣速率	約3次/秒
量程	交流電壓：0～20V/200V/600V
	交流電流：0～200mA/2A/20A
	相位：0～360°
測量相位時 被測信號的幅值范圍	測U1-U2相位時：30V～600V
	測I1-I2相位時：10mA～20.00A
	測U1-I2或I1-U2相位時：10V～600V、10mA～20.00A
數據保持	測試中按HOLD鍵保持?jǐn)?shù)據，“DH”符號顯示
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電壓檢測	當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池
儀表質量	主機約550g(帶電池)，表鉗約170g×2，測試線約250g
測試線長度	1.5m
電流鉗線長	2m
工作溫濕度	-10℃～40℃； 80%Rh以下
存放溫濕度	-10℃～60℃； 70%Rh以下
輸入阻抗	測試電壓各檔輸入阻抗為：2MΩ
輸入阻抗	測U1U2相位時電壓輸入阻抗為：40kΩ
耐壓	儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘
絕緣	儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ
結 構	雙重絕緣

3．基準條件下基本誤差及性能指標

類別	量程	分辨率	基本誤差
電壓	20V	0.01V	±(1.2%rdg+2dgt)
	200V	0.1V
	500V	1V
電流	200mA	0.1mA	±(1.0%rdg+2dgt)
	2A	1mA
	10A	10mA
相位	0～360°	1°	±1°
