ME2000鉗形接地電阻測試儀使用方法
1．開機
開機前，扣壓扳機一兩次，確保鉗口閉合良好。

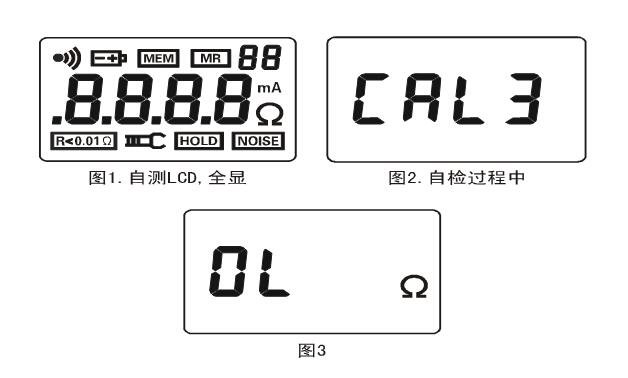

按POWER鍵，進入開機狀態，首先自動測試液晶顯示器，其符號全部顯示，見圖1。然后開始自檢，自檢過程中依次顯示“CAL6、CAL5、CAL4…CAL0、OLΩ”，見圖2。當“OLΩ”出現后，自檢完成，自動進入電阻測量模式，見圖3。
自檢過程中，不要扣壓扳機，不能張開鉗口，不能鉗任何導線。
自檢過程中，要保持鉗表的自然靜止?fàn)顟B(tài)，不能翻轉鉗表，不能對鉗口施加外力，否則不能保證測量的準確度。
自檢過程中，若鉗口鉗繞了導體回路，測量結果是不準確的，請去除導體回路重新開機。

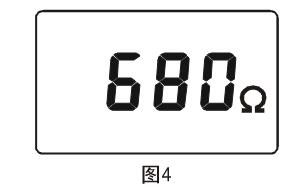

如果開機自檢后未出現OL，而是顯示一個較大的阻值，見圖4。但用測試環檢測時，仍能給出正確的結果，這說明鉗表僅在測大阻值時（如大于100歐）有較大誤差，而在測小阻值時仍保持原有準確度，用戶仍可放心使用。

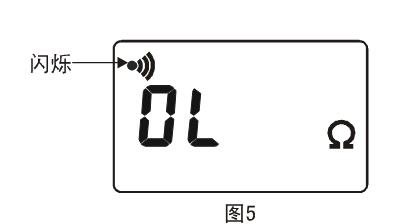

*ME2000C鉗形接地電阻測試儀自檢完成顯示“OLΩ”的同時還閃爍顯示 符號，見圖5。因空載電阻“OL”已超出電阻報警臨界值。
2．關機
鉗表在開機后，按POWER鍵關機。
鉗表在開機5分鐘后，液晶顯示屏進入閃爍狀態，閃爍狀態持續30秒后自動關機，以降低電池消耗。在閃爍狀態按POWER鍵可延時關機，鉗表繼續工作。
在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，再按POWER鍵關機。
*ME2000C在HOLD狀態下，需先按SET鍵或POWER鍵退出HOLD狀態，再按POWER鍵關機。
*ME2000C在設定報警臨界值狀態下，需先按POWER鍵或按SET鍵3秒退出設定報警臨界值狀態，再按POWER鍵關機。
3．電阻測量
開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。
用戶認為有必要，可以如下圖所示用隨機的測試環檢驗一下。其顯示值應該與測試環上的標稱值一致（5.1Ω）。
測試環上的標稱值是在溫度為20℃下的值。
顯示值與標稱值相差一個字，是正常的。
如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω
都是正常的。
顯示“OLΩ”，表示被測電阻超出了鉗表的上量限，見圖3。

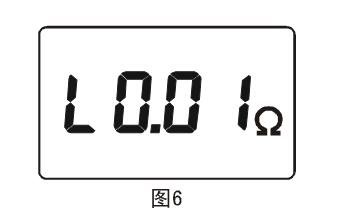

顯示“L0.01Ω”，表示被測電阻超出了鉗表的下量限，見圖6。
在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。
*閃爍顯示 符號，表示被測電阻超出了電阻報警臨界值。
*ME2000C鉗形接地電阻測試儀在其他模式下，按MODE鍵能切換到電阻測量模式。
*ME2000C鉗形接地電阻測試儀在HOLD狀態下，需先按SET鍵或POWER鍵退出HOLD狀態，再按MODE
鍵能切換到電阻測量模式。
*ME2000C在設定報警臨界值狀態下，需先按POWER鍵或按SET鍵3秒退出設定報警臨界值狀態，再按MODE鍵能切換到電阻測量模式。
*4．電流測量

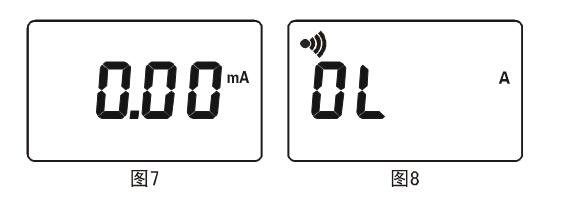

開機自檢完成，鉗表自動進入電阻測量模式，顯示“OLΩ”后，按MODE鍵，鉗表進入電流測量模式，顯示“0.00mＡ”，見圖7。此時，扣壓扳機，打開鉗口，鉗住待測導線，讀取電流值。
鉗表顯示“OLＡ”，表示被測電流超出了鉗表的上量限，見圖8。
閃爍顯示 符號，表示被測電流超出了電流報警臨界值。
在其他模式下，按MODE鍵能切換到電流測量模式。
在HOLD 狀態下，需先按SET鍵或POWER鍵退出HOLD狀態，再按MODE鍵能切換到電流測量模式。
在設定報警臨界值狀態下，需先按POWER鍵或按SET鍵3秒退出設定報警臨界值狀態，再按MODE鍵能切換到電流測量模式。
5．?dāng)?shù)據鎖定/解除/存儲
在電阻測量過程中，按HOLD鍵鎖定當前顯示值，顯示HOLD符號，再按HOLD鍵取消鎖定，HOLD符號消失，可繼續測量。
*ME2000C在電阻或電流測量時，按SET鍵鎖定當前顯示值，顯示HOLD符號，同時，將此鎖定值作為一組數據依次自動編號并存儲，再按SET鍵或POWER鍵取消鎖定，HOLD符號消失，返回測量狀態。循環上述操作，能存儲50組數據。若存儲已滿，
閃爍顯示MEM符號。

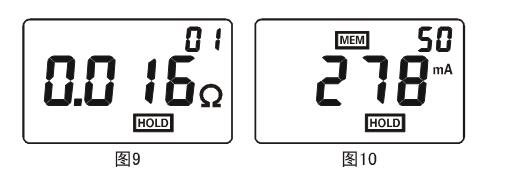

*如圖9，鎖定被測電阻0.016Ω，同時作為第01組數據存儲。
*如圖10，鎖定被測電流278mA，同時作為第50組數據存儲，此時內存已滿。
*在數據查閱模式下，按MODE鍵切換到測量模式，才能進行數據鎖定、存儲操作。
*在報警臨界值設定狀態下，需先按POWER鍵或按SET鍵3秒退出報警臨界值設定狀態，才能進行數據鎖定、存儲操作。
*關機后再開機，不會丟失所存數據。
*6．?dāng)?shù)據查閱

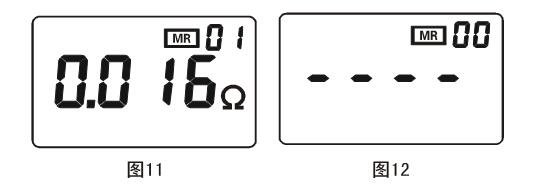

按MODE鍵進入查閱存儲數據模式，且默認顯示所存的第01組數據，見圖11。再按SET鍵，向下循環翻閱所存數據，翻閱到zui后一組數據后自動返回到第01組數據。若無存儲數據，顯示見圖12。
在報警臨界值設定狀態下，需先按POWER鍵或按SET鍵3秒退出報警臨界值設定狀態，再按MODE鍵切換到查閱存儲數據模式。
*7．報警臨界值設定

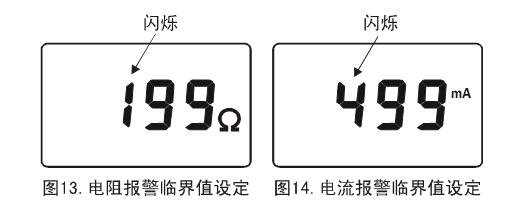

按MODE鍵進入電阻或電流測量模式，按SET鍵3秒后進入設定報警臨界值功能，此時zui高位數字閃爍，先設置zui高位，見圖13、圖14。按MODE鍵切換高位到低位的數字，在當前位數字閃爍時按SET鍵改變“0、1…9”的數字，各位數字設置完畢后，按SET鍵3秒確認當前設定的報警臨界值。設定成功閃爍顯示報警臨界值，然后自動回到測量模式。
設定過程中或設定成功后，按POWER鍵同樣可以退出報警臨界值設定功能，返回測量狀態。
在數據查閱模式下，需按MODE鍵切換到測量模式，才能進行報警臨界值設定操作。
*8．報警臨界值查看
按MODE鍵進入電阻或電流測量模式，按SET鍵3秒后進入查看報警臨界值，其高位閃爍顯示，每次查看的是上次設定的值。再按SET鍵3秒或POWER鍵退出查看，返回測量狀態。

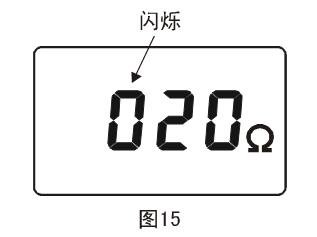

如圖15，上次設定的電阻報警臨界值為20Ω。
*9．?dāng)?shù)據清除
按MODE鍵進入查閱存儲數據模式，按SET鍵+MODE鍵，自動清除所有存儲數據。即按住SET鍵不放開的同時按MODE鍵。
數據清除完畢后顯示見圖12。
在HOLD狀態下，需先按SET鍵或POWER鍵退出HOLD狀態，再按MODE鍵進入查閱存儲數據模式，然后按SET鍵+MODE鍵清除所有存儲數據。
在報警臨界值設定狀態下，需先按POWER鍵或按SET鍵3秒退出報警臨界值設定狀態，再按MODE鍵進入查閱存儲數據模式，然后按SET鍵+MODE鍵清除所有存儲數據。
注：“*”僅限于ME2000C鉗形接地電阻測試儀。
