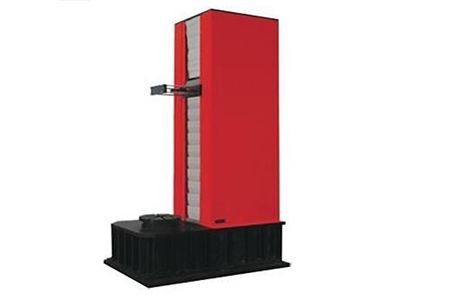

微機控制絕緣子彎扭試驗機

來源：6w1o9.cn 更新時間：2020-12-09

微機控制絕緣子彎扭試驗機

適合標準
GB/T82879-2007 高壓支柱瓷絕緣子尺寸與特性
GB/T2611-2010 試驗機通用技術要求
IEC61642：1998 空心絕緣子一定義，試驗方法
IEC62231：2006 1000KV～245kV柱式復合絕緣子一定義、試驗方法規則。

微機控制絕緣子彎扭試驗機主要參數
1、試驗空間：
1）彎曲：
高度：100～1500mm
直徑：Ф100～Ф450mm
2）扭轉：
高度：100～2000mm
直徑：Ф100～Ф450mm
2、抗彎負荷：0～30kN；
3、zui大扭距：5kN.m
4、試驗周期：2～3分鐘（不包括操作時間）
5、zui大扭轉角：45°
6、測量精度：
負荷：±1%R·0
變形：±1%R·0
角度：±0.1°
7、主機外形尺寸（L×W×H）：2460×780×3200mm

微機控制絕緣子彎扭試驗機產品功能特點
1、彎曲試驗和扭轉試驗在1個工位上完成。
2、手動裝卡試樣。
3、可自動完成彎曲試驗，計算機實時顯示力值、位移、變形、時間并繪制力——位移、力——時間、位移——時間三種曲線。
4、可自動完成扭轉試驗，實時顯示扭矩、時間及扭轉角度，并自動繪出各參量間曲線。
5、加荷速率，保持載荷時間，連續可調。
6、測量數據和曲線自動存儲和打印。
7、系統具有超載、超溫、自動保護功能。

微機控制絕緣子彎扭試驗機主要組成
1、立式機架加載彎曲力，彎曲力可調；
2、立式加載扭轉力，扭矩可調；
3、水平旋轉工作臺；
4、扭轉試驗裝置總成；
5、水平彎曲力加載裝置總成；
6、力傳感器（30kN） 1只；
7、扭轉傳感器（5kN.m） 1只；
8、位移傳感器（1000mm） 1只；
9、交流伺服電機 2臺；
10、交流伺服控制器 2套；
11、滾珠絲杠 2副；
12、精密測試試驗系統； 1套；
13、試驗軟件 1套；
14、聯想計算機 1臺
15、HP A4彩噴打印機 1臺；
16、技術資料（說明書、裝箱單、合格證明書等） 1套；
