絕緣子故障激光定位檢測儀

來源：6w1o9.cn 更新時間：2020-12-07

隨著工業的發展，高壓以及超高壓技術得以突飛猛進，電網容量的增大和額定電壓等級的升高，電力系統輸變電設備外絕緣的污閃事故日益突出，由絕緣子故障引起的事故已屢見不鮮。而傳統的絕緣子故障偵測手段，又不能滿足供電系統的要求。

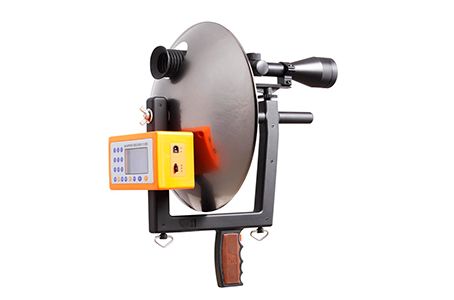

ME-715B

絕緣子故障激光定位檢測儀

（以下簡稱ME-715型偵測器）采用全進口傳感器及電子元件，用于在不斷電狀態下遠距離查找發電廠、變電站、輸電線路中的絕緣子故障。還可應用于電氣設備局部放電偵測、電暈放電偵測、高壓開關放電檢測等。
絕緣子故障激光定位檢測儀操作簡單、方便、安全。遠距離不斷電操作，大大減輕了勞動強度，提高了工作效率。絕緣子故障激光定位檢測儀本身智能化程度較高，不需要專業的維護和校對。對安全生產勢必產生重大而深遠的影響。

絕緣子故障激光定位檢測儀應用范圍
絕緣子故障激光定位檢測儀可實現以下主要功能：
1.檢測帶電運行絕緣子的不明閃絡故障
2.高低壓線路不明原因跳閘合閘
3.帶電運行絕緣子因絕緣性能下降而引起的電流泄漏
4.合成絕緣子故障檢測
5.高壓接頭氧化放電偵測
6.高壓閘刀接觸不良放電偵測
7.電暈放電偵測
8.污閃偵測
9.電氣設備局部放電檢測
10.避雷器檢測

絕緣子故障激光定位檢測儀功能特點
1、遠距離偵測，激光瞄準，準確定位劣化絕緣子以及其設備故障的具體位置。
2、鋁鎂合金框架，堅固、輕便。
3、立體聲耳機及液晶顯示屏雙重指示，效果明顯。
4、抗外界干擾能力極強。
5、智能化程度高
（1）具有鎖定數據功能
（2）欠壓保護功能（電池欠壓時，儀器自動關機）
（3）恒流充電，充滿自停
6、可反復充電1000次的鋰離子電池，配有智能化充電系統，延長電池的使用壽命。
7、數字直方圖和聲音雙輸出。
8、安全可靠，操作簡單。

絕緣子故障激光定位檢測儀技術指標
使用范圍：380V~1000KV
1．主機
（1）中心頻率：40KHz±1Hz
（2）有效距離：2KV以下距離0.5M~15M
2~10KV 距離5~40M
10~220KV 距離5~50M
220~500KV 距離10~60M
500KV以上距離20~80M
（3）工作電壓：DC6.5V~DC8.4V
（4）電池：高容量無記憶鋰離子電池
（5）體積：445×410×320（mm）
2．激光器
輸出波長：650nm
光束發散度：0.4mard
出瞳功率：≥70mw
外形尺寸：Φ16×60mm
zui小光斑：Φ0.3mm
光學系統：優質非球面塑膠透鏡
發 散角：0.3 mrad（40m以內）
工作溫度：-10℃～50℃
激光級別：IIIb
3．單筒瞄準鏡
倍率：3-9倍
物鏡直徑：Φ50mm
長度：315mm
出瞳直徑: 5.56-16.67mm
管徑: 25.4mm
出瞳距離: 75-85mm
視場（@100碼）: 2.60-6.60
4．高頻傳感器
中心頻率fo：40KHz±1Hz
自由電容Co：2500±20%PF
靈敏度：-127dB
zui大驅動電壓：20 Vms
余振時間1.5msec. Max.
額定阻抗：1000M
水平探測角度（6dB)120±10°，
垂直探測角度（6dB）60±10°。
反射靈敏度：1.0mVp-p Min.
額定阻抗：1000MΩ
使用溫度：-30℃～+85℃
5. 集波器
口徑：Φ320mm
形狀：拋物面
材料：鉻合金
6．液晶顯示屏
工作電壓（VDD:+3.0--+5.5V）
顯示分辨率:128×64點
內置漢字字庫：提供8192個16×16點陣漢字
時鐘頻率：2M Hz
顯示方式：STN、半透、正顯
視角方向：6點
背光方式：側部高亮白色LED，藍色背光
通訊方式：串行、并口可選
工作溫度: -20℃~55℃
存儲溫度: -20℃~60℃
7．高精度耳機
額定阻抗：32Ω
頻率范圍：100Hz-10KHz
靈敏度：（1W/1m）120dB
8．電源適配器
輸入電壓：AC220V±10%
輸入頻率：50Hz/60Hz
輸出直流電壓：DC 12V
電流：1.25A
9．溫濕度傳感器
測量范圍：濕度：0～100%RH
溫度：-40～120℃
響應時間：濕度：<8s，溫度：< 30s
分辨率：濕度： 0.03%RH，溫度： 0.01℃
重復性：濕度： 0.1%RH，溫度： 0.1℃
輸出信號：類I2C
測量精度：請?jiān)斠?jiàn)訂貨型號
遲滯：±1%RH
穩定性：<0.5%RH/年
10. USB存儲器
重量：1.4g
尺寸：31.55mm長 x 12.3mm寬 x 2.1mm高
容量：4GB
讀取速度：zui高可達24MB/秒
寫入速度：zui高可達6.5MB/秒
11．整機外包裝
材質：鋁合金箱/塑膠箱
尺寸：485×465×200 mm
主設備重量：1.68kg
全套整機重量：6.45kg
