變壓器局部放電測試儀

來源：6w1o9.cn 更新時間：2020-08-21

一、

變壓器局部放電測試儀

產品適應范圍
1.滿足10kV、35kV電力變壓器局部放電試驗（容量≤10000kVA）
2.滿足10kV、35kV開關柜局部放電試驗
二、變壓器局部放電測試儀系統組成
1.無局放調壓控制臺
2.無局放試驗變壓器
3.隔離濾波變壓器
4.耦合電容器
5.無局放保護電阻
6.局部放電測試儀

三、變壓器局部放電測試儀-無局放試驗裝置技術參數
3.1充氣式無局放試驗變壓器：MEYDQW-20kVA/100kV/400V 1臺

無局放試驗變壓器。采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。
外形工藝精度高。適用于現場和試驗室。
額定容量：20kVA 輸入電壓：0---400V
輸出電壓：0—100kV 額定電壓下系統局放量≤5PC
輸出電流：200mA 電壓精度：＜AC 1.0%
電源失真度：＜3% 絕緣介質：SF6氣體

3.2變壓器局部放電測試儀-無局放調壓器操作臺：20kVA/380V，1臺

1、本控制臺為專用高壓無局放試驗調壓及操作臺，配有啟動，停止按鈕；電壓，電流表指示，時間繼電器控制時間并報警。
2、操作電壓連續可調，波形無失真和畸變。
3、具有零位功能、過流、擊穿保護功能。
4、報警有聲響及燈光提示
5、試驗結束，降壓回零，自動降壓，。
參數：額定容量：20KVA
輸入電壓：380V±10%
輸出電流：50A
輸出電壓：0—430V

3.3變壓器局部放電測試儀-隔離濾波變壓器：20kVA，1臺

主要結構為隔離變壓器及離波裝置，可以有效摒除電源中存在的雜波及各種干撓。
輸入電壓：400V±10% 輸出電壓：400V±10%
額定容量：20kVA 空載損耗≤5%
阻抗電壓≤5% 衰減效果： 10KHZ-100KHZ≥ 20db
100KHZ-30MKZ≥ 60db

3.4變壓器局部放電測試儀-耦合電容器 1臺

一個頂環。
電容量：500PF
局放量≤5PC
耦合電容器100kV

3.5 XLR-100kV/1A無局放保護電阻

配套試驗連接線、屏蔽罩、屏蔽線等

3.6變壓器局部放電測試儀-局部放電測試儀

3.6.1概述

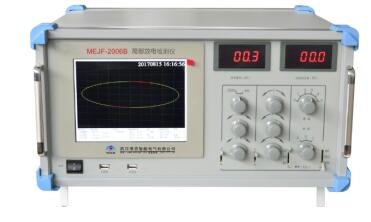

MEJF-2006B局部放電檢測儀是我公司針對傳統的局放儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀。
本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。
產品特點：
◆ 局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。
◆ 操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。
◆ 自由選擇橢圓、直線、正弦顯示方式。
◆ 采用數字開窗技術，可避免干擾對測量的影響。
◆ 任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。
◆ 可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。
◆ 可對當前放電圖譜進行保存，實現測試結果的可追溯性。
3.6.2主要技術指標
1、可測試品的電容量范圍6pF~250μF
2、檢測靈敏度及允許電流（見表1）

表1、檢測靈敏度及輸入單元允許電流值
3、放大器頻帶：
（1）低端：10kHz、20kHz、40kHz任選。
（2）高端：80kHz、200kHz、300kHz任選。
4、放大器增益調節：
粗調六檔，檔間增益20±1dB；細調范圍≥20dB。
5、時間窗：
（1）窗寬：可調范圍15°～150°;
（2）窗位置：每一窗可旋轉0°～170°；
（3）兩個時間窗可分別或同時打開。
6、放電量表：
數字表頭：以3?LED數字表顯示；
0-100.0誤差<±5%(以滿刻度計)。
7、橢圓時基：
（1）頻率50Hz、100Hz、150Hz、200Hz、400Hz。
（2）橢圓旋轉：以30°為一檔，可作150°旋轉。
（3）顯示方式：橢圓——直線――正弦
8、試驗電壓表：
（1）量程：100kV（可擴展）
（2）顯示：3?數字電壓表指示
（3）精度：優于±5%（以滿刻度計）
9、具有零標功能，有利于局部放電的識別。
10、有A、B、C三個信號輸入通道
四、質量及售后承諾書
4.1產品質量
我公司保證所供產品是全新的，未經使用的合格品，保證所提供的產品在正確安裝、正確使用和保養條件下、在其壽命內具有良好的性能，交貨時提供產品使用說明書和出廠報告及合格證。
4.2售后服務
【售中服務承諾】
1、重合同；按要求簽訂合同與技術協議。
2、守信用；自覺遵守合同法的規定，確保已簽訂的合同及技術協議順利履行。
3、注溝通；積極與用戶溝通，重視使用人員的安排和提問，提供必要技術支持。
4、保時效；快速有效、高質量的為用戶提供，送貨、安裝、調試、培訓等服務。
【售后服務承諾】
1、設備到現場后，專業的現場調試人員隨貨到現場做培訓指導。
2、專業的售后服務部門；不定期的回訪用戶使用產品的情況并記錄。
3、產品售后承諾；至到貨日起，壹年免費保修，終身
