四通道局部放電測試儀

來源：6w1o9.cn 更新時間：2020-08-24

四通道局部放電測試儀

簡介：
MOEORW-2040B 四通道局部放電測試儀（以下簡稱為局放儀）采用新技術實現的高性能數字化局放測量分析儀器。本產品為多信號通道、臺式、TFT液晶顯示，系統可靠，故障率低。除了可以用于高壓電氣設備的局部放電測量外，還擁有對變壓器故障點精準定位的功能。
四通道局部放電測試儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量、定位及故障診斷。
本局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC 60270-2000、國家標準GB/T 7354-2003《局部放電測量》和DL/T 417-2006《電力設備局部放電現場測量導則》標準要求。

四通道局部放電測試儀引用標準
1.IEC 60270-2000 高電壓試驗技術 部分放電測量
2.GB 1094.1-1996 電力變壓器第1部分總則
3.GB 1094.3-2003 電力變壓器第3部分:絕緣水平、絕緣試驗和外絕緣空氣間隙
4.IEC 6067.11 干式變壓器
5.IEC 60885-3-1988 電纜的電氣試驗方法第3部分:測量擠壓電力電纜段局部放電的試驗方法
6.GB 1207-2006 電磁式電壓互感器
7.GB/T 12706.4-2008 擠包絕緣電力電纜及附件第4部分:額定電壓電力電纜附件試驗要求
8.GB/T 3048.12-2007 電線電纜電性能試驗方法第12部分:局部放電試驗
9.GB/T 16927.1-2011 高電壓試驗技術第1部分:一般定義及試驗要求
10.GB/T 16927.2-1997 高電壓試驗技術第二部:測量系統
11.GB/T 16927.3-2010 高電壓試驗技術 第3部分:現場試驗的定義及要求
12.GB/T 16927.4-2014 高電壓和大電流試驗技術 第4部分:試驗電流和測量系統的定義和要求
13.GB/T 7354-2003 局部放電測量
14.GB 1208-2006 電流互感器
15.DL/T 417-2006 電力設備局部放電現場測量導則

四通道局部放電測試儀技術參數

技術特性
通道數	獨立4通道
采樣速率	1M、5M、10M可選
采樣精度	12bit
量程切換	-40dB，-20dB，0dB，20dB，40dB，60dB共6檔
測量頻帶	3dB 帶寬 10kHz～1MHz
數字濾波	10kHz～1MHz 任意選擇
程控濾波器分段	低端頻率：10kHz，20kHz，40kHz，80kHz 高端頻率：100kHz，200kHz，300kHz，400kHz
本量程非線性誤差	10%
測量范圍	0.1pC~100,000pC
靈敏度	0.1pC
可測試品的電容量范圍	6pF～250μF
試驗電源頻率范圍	50～500Hz
顯示
顯示屏	12” TFT真彩色觸摸液晶顯示屏
分辨率	1024×768
接口
USB	3路，可外接鼠標鍵盤，以及外接移動存儲設備
電源模式	AC 220V；頻率50Hz；功率300W
電信號接口	4路BNC接口，用于信號輸入
光信號接口	4路，用于信號輸入
網口	1路
接地鈕	外部接地
通用說明
CPU	主頻1.60GHz
內存	2.0GB
硬盤	128GB固態硬盤
系統	Windows Xp
工作環境	環境溫度：-10～45℃ 相對濕度：≤95%
尺寸	長×寬×高：474mm × 288mm × 370mm
重量	15.8kg

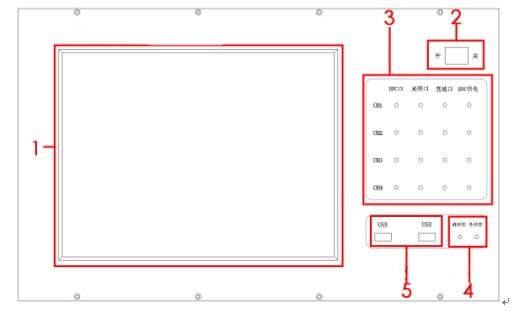

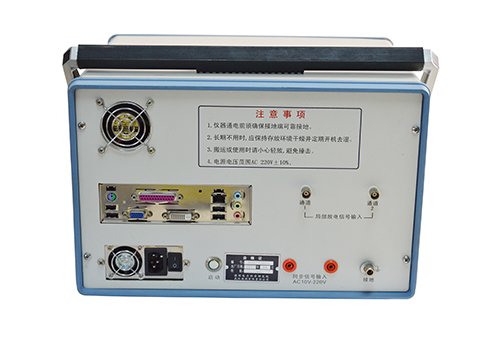

四通道局部放電測試儀面板介紹
四通道局部放電測試儀面板

序號	名稱	說明
1	觸摸屏	顯示波形及各種測試數據
2	電源開關	儀器主電源開關
3	4通道信號輸入指示燈	局放不同傳感器類型信號輸入指示
4	內外同步指示燈	內外同步指示
5	USB接口	可外接USB設備
