手持式多功能局放測試儀

產品概述
局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止?jié)撛谑鹿实倪M(jìn)一步擴大。
我司研制的MOEORW-5010多功能全頻譜手持式局放檢測儀是一種多功能的手持儀器，其基于地電波、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。此多功能局部放電巡檢儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。其測量技術在國內外已達lingxian水平。

手持式多功能局放測試儀引用標準
1.局部放電測量GB/T 7354
2.電力設備局部放電現場測量導則 DL/T 417
3.高電壓試驗技術 第一部分：一般試驗要求 GB/T 16927.1
4.高電壓試驗技術 第二部分：測量系統 GB/T 16927.2
5.高電壓試驗技術 第三部分：現場試驗的定義及要求 GB/T 16927.3

手持式多功能局放測試儀技術參數

主機參數
可檢測通道數	4通道，1個TEV，1個US，1個UHF，1個HFCT
采樣精度	12bit
同步方式	內同步，外同步，光同步

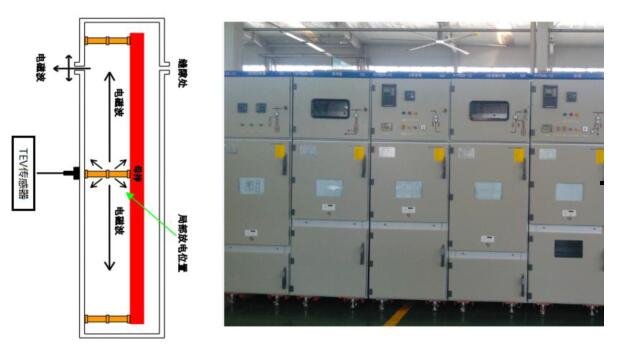

TEV參數
檢測帶寬	3M-80MHz
測量范圍	0~60dB
測量誤差	±1dB
分辨率	1dB
每周期zui大脈沖數	720個
zui小脈沖頻率	10Hz
輸出接口	標準SMA連接主機
非接觸US參數
中心頻率	40kHz
分辨率	0.1uV
精度	±0.1uV
測量范圍	0.5uV～1mV
輸出接口	標準SMA連接主機
接觸US參數
頻率范圍	20kHz-300kHz
輸出阻抗	50Ω
檢測靈敏度	0.1mV
測量范圍	0.1mV～1V
輸出接口	標準SMA連接主機
UHF參數
檢測帶寬	300MHz-1.5GHz
輸出方式	BNC接口-信號調理單元，無線WiFi連接主機
接收方式	天線接收
傳輸方式	同軸電纜
檢測靈敏度	<-60dBm
HFCT參數
檢測帶寬	100K-50MHz
傳輸阻抗	>5mV/mA(10MHz )
輸出阻抗	50Ω
檢測靈敏度	5pC
測量范圍	-20~80dB
測量誤差	±1dB
分辨率	1dB
輸出接口	BNC接口-信號調理單元，無線WiFi連接主機
硬件
顯示屏	4.3” TFT真彩色液晶顯示屏
分辨率	480×272
操作	薄膜按鍵
存儲	SD卡標配16G卡，zui大支持32G
接口	3.5mm立體聲耳機插孔
	DC-005低壓直流充電器輸入口
	充電LED指示燈
	RS232調試口
	USBD同步口
	USB2.0
	網口
	SD卡插槽
電源
內部電源	電池供電（16.8V鋰電池）
正常工作時間	約7小時，充滿時間約3小時
尺寸
長×寬×高		235mm×133mm×48mm
重量		0.85kg
環境
使用環境溫度		-20℃至50℃
存儲環境溫度		-40℃～70℃
濕度		10%-90%（非冷凝）
海拔高度		≤3000m
