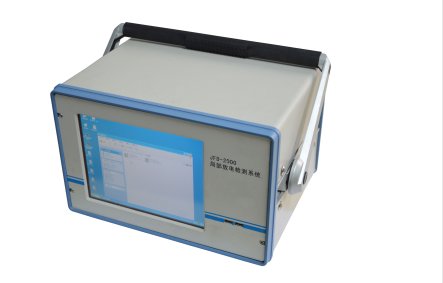

局放儀

廠家簡介
武漢摩恩提供局放儀廠家價格、局放儀廠家報價，產品選型，技術支持，還具備全程控自動校準、自動同步、自動電壓記錄、自動測量保存回放等功能，可測量如放電重復率n，平均放電電流I，平方率D等IEC-270所規定的各種局放參數

局放儀廠家參數設置區
MEJF-2000系統校準或測量運行模式下均能進行參數設置。參數設置界面可對7個功能模塊進行設置，依次是校驗電量設置、抑制水平設置、分壓比設置、濾波設置、增益檔設置、掃描頻率設置、時基旋轉設置。
通道選擇：選擇要設置參數的通道。
完成校準：此按鈕僅在校準模式的停止采集狀態下有效，必須先點擊此按鈕才能切換到測量模式，否則校準參數沒有保存。
校驗電量(pC)：系統校準時，要求操作者設定的校準參數值，僅在校驗?zāi)Ｊ街锌稍O(shè)置。
抑制水平(%)：選擇信號抑制的閥值（0％～100％），即將此閥值以下的信號濾除。
濾波：濾波功能設置分?jǐn)?shù)字濾波選擇和程控濾波的頻帶設置2部分。點擊“數字濾波：”后面的“口”可以選擇是否進行數字濾波?！翱凇背示G色狀態表示當前已選擇進行數字濾波。程控濾波的頻帶設置是通過在下拉菜單中選擇高通、低通截止頻率進行的。其中高通濾波截止頻率有10kHz、20kHz、40kHz、OFF（5Hz）4個選項；低通濾波截止頻率有100kHz、200kHz、300kHz、OFF（800kHz）4個選項。
增益檔：信號輸入通道放大器頻帶窗口的增益可通過此處下拉菜單進行選擇設置，上面為粗調增益，1～5共5檔，下面為程控微調增益，1～16共16檔。
電源頻率：設置視圖中顯示的數據所代表的頻率。例如，若設置50Hz，則代表視圖中顯示的一個周波的數據為20毫秒的數據。設置同步掃描頻率將會自動的將視圖的顯示頻率與試驗電壓的頻率同步。
時基旋轉：即橢圓波形旋轉。

局放儀廠家狀態顯示欄
此處顯示當前狀態，包括工作模式、工作狀態、提示信息及系統時間。
工作模式：當前工作模式，包括校驗?zāi)Ｊ胶蜏y(cè)量模式。
工作狀態：當前工作狀態，包括測量狀態和停止采樣狀態。
提示信息：當改變了校準參數或使用數字濾波后，此處會提示測量值僅供參考。
時刻標記個數：在采集并保存模式中可在任意做標記，以記錄特殊事件，此處顯示標記個數。用戶可通過此處觀察標記是否成功。
系統時間：當前系統時間。
2-2-2 局放測試數據回放界面
MEJF-2000系統測試數據回放軟件界面如下圖：

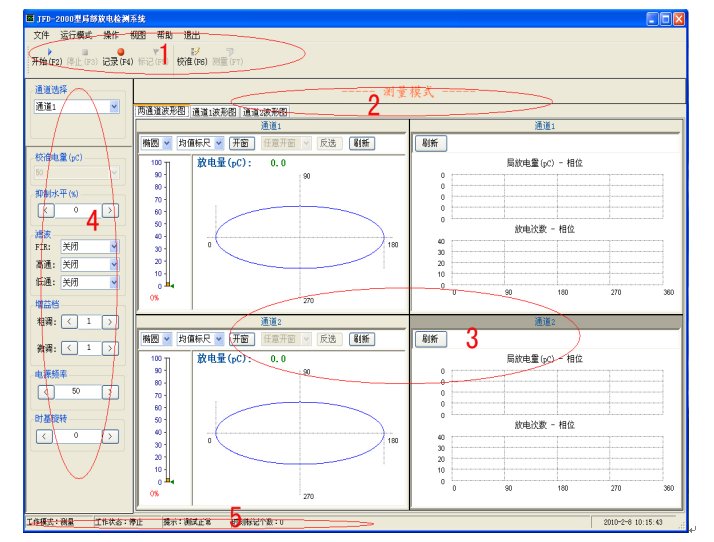

與測試軟件界面布局類似，分為五個區域：

1.主菜單區及工具欄	提供軟件的基本操作，詳見2-2-2-1
2.回放進度顯示欄	顯示回放進度，詳見2-2-2-2。
3.視圖區	以四種圖譜回放放電測試情況，詳見2-2-2-3。
4.參數設置界面區	對測量時試參數的設置情況進行回放, 詳見2-2-2-4
5.狀態顯示欄	顯示當前軟件工作運行狀態

局放儀廠家測量系統的校準說明
1．校準的目的是確定測量回路的信號傳輸比例（也稱刻度因數），和校驗回路是否能測量有關試品標準中規定的zui小可測放電量。
校準的實質內容是，在測量回路確定后，調整并zui終確定檢測系統放大器增益和測量頻帶的過程。校準完成后檢測系統的放大器增益和測量頻帶即被固定，也即檢測回路的信號傳輸比被確定。并在試品局放測量中保持不變。這是進行視在放電電荷量定量測量的基礎。
2．由于MEJF-2000檢測系統的測量頻帶、增益檔位有若干組合，選哪個測量頻帶及增益檔位進行測量都是有可能的，因此操作者必須遵從這一原則：在哪一測量頻帶及增益檔位進行局部放電測量，那么這一測量頻帶及檔位必須進行校準。否則由于校準模塊頻帶及增益檔位與局部放電測量模塊的頻帶、檔位的不同，而引起測量誤差。
