氧化鋅避雷器特性測試儀測量原理和數據分析

來源：6w1o9.cn    更新時間：2020-08-11

氧化鋅避雷器特性測試儀測量原理和數據分析

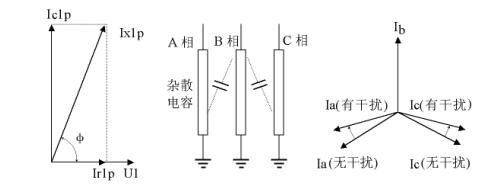

儀器輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值和電流電壓角度Φ（圖8）。因此與電壓同相分量為阻性電流基波值（Ir1p），正交分量是容性電流基波值（Ic1p）：
Ir1p=Ix1pCOSΦ       Ic1p=Ix1pSINΦ
考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：

實際上Φ<80°時應當引起注意。

氧化鋅避雷器特性測試儀相間干擾
現場測量時，一字排列的避雷器，中間B相通過雜散電容對A、C泄漏電流產生影響：A相φ減小2°左右，阻性電流增大；C相φ增大2°左右，阻性電流減小甚至為負；B相基本不變，這種現象稱相間干擾(圖9)。
2.3干擾下MOA性能評價
1、建議用本相PT二次電壓測量本相MOA電流，補償角度均為0，即測量時不考慮相間干擾。試驗室測量不應使用補償角度（Φ0=0）。
評價MOA性能時可考慮相間干擾。按相間干擾的對稱性，以B相Φ為準，A相Φ減小的數值基本等于C相Φ增加的數值，由此可以估計相間干擾角度。例如A相Φ偏小2°，C 相Φ偏大3°，則相間干擾大致為2.5°，評價MOA性能時，A相Φ+2.5°，B相Φ不變，C相Φ—2.5°。

2、如果測量時考慮相間干擾，可對A/C相設置補償角度，該補償角度“加”到Φ中?？紤]到B相對A/C相的相間干擾對稱，如果測量出Ic超前Ia的角度Φca，A/C相分別補償，用本相PT二次電壓測量本相MOA電流，并置入上述補償角度。直接按Φ評價MOA性能。
