氧化鋅避雷器特性測試儀使用方法

來源：6w1o9.cn 更新時間：2020-08-11

氧化鋅避雷器特性測試儀使用方法

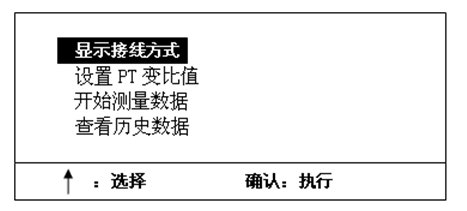

1、將氧化鋅避雷器特性測試儀的接地端可靠的接地并接通電源，打開電源開關顯示屏顯示為：

點擊“確認”鍵屏幕進入顯示接線方式

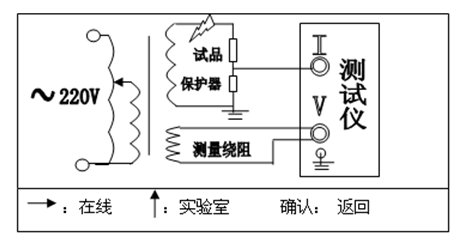

實驗室接線圖
本方法需配可調交流高壓電源，電壓信號輸入接到試驗變壓器的測量儀表端，氧化鋅避雷器一端接高壓，另一端經一保護器接地，與氧化鋅避雷器特性測試儀的地在聯接在一起。交流電流信號輸入端接到保護器上端。

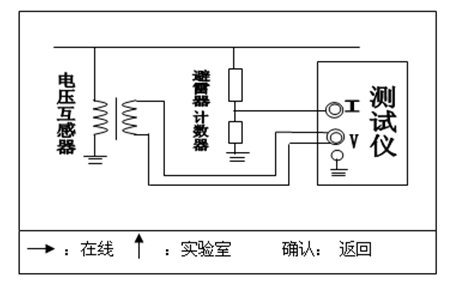

點擊“ ”屏幕顯示在線接線圖（帶電測試）

在線測量時電壓信號輸入端接到與被測避雷器位于同相PT的二次測，電流信號輸入端接到避雷器的計數器上端，氧化鋅避雷器特性測試儀的接地端接至計數器的下端并與地相聯。
根據現場的要求，參照上述接線方式正確聯線

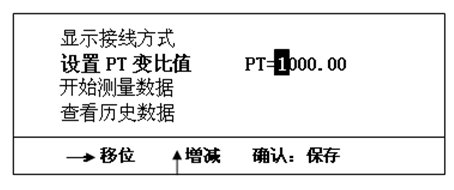

2、正確聯線后，移動光標至設置PT變比值，點擊“確認”，屏幕進入設置面。

按實際變比值正確輸入變比，輸入方法：按“ ”鍵移動光標至所需修改處，再按“ ”鍵增減，改變數值大小。
*注意變比值的正確算法：
試驗變壓器變比的確定方法：這里的變比應為高壓線組與測量儀表繞組的匝數比或電壓比。例如交流輸出額定電壓為50KV的試驗變壓器，一般測量儀表繞組的額定電壓為100V，所以變比為50KV/100V=500。在線變比的確定方法：以110KV避雷器為例，其變比為（110KV/ ）/（100V/ ）=1100?！?/span>

按“確認”鍵至屏幕提示變比值是否正確，當按即否時，屏幕返回到重新置PT變比值，如果檢查一切無誤則按“確定”鍵進入是否測量狀態。
