三倍頻感應耐壓發生器

廠家簡介
武漢摩恩提供多倍頻感應耐壓試驗裝置廠家價格、多倍頻感應耐壓試驗裝置廠家報價，產品選型，技術支持，是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

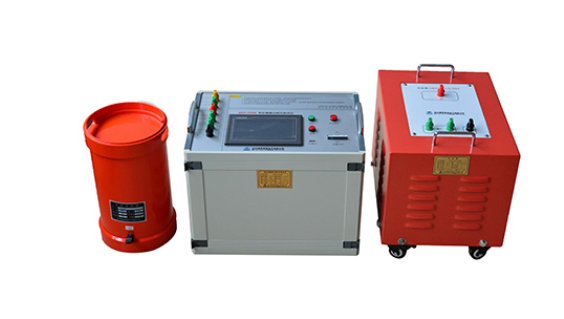

三倍頻感應耐壓發生器

變壓器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目?？v絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
感應耐壓試驗裝置是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，變壓器感應耐壓試驗的需要。

三倍頻感應耐壓發生器廠家感應耐壓試驗系統技術參數
1. 容量：5kVA
2. 輸入電壓：AC，三相，380V±10%。
3. 電源頻率：50Hz。
4. 輸出電壓：0～400V。
5. 輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
6. 波形畸變率：<3%。

三倍頻感應耐壓發生器廠家裝置特點及工作原理
該裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等。采用觸摸式操作方式。
可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。
內置LC濾波回路，保證波形畸變率在指標范圍內。
由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點：
1. 體積小、重量輕，便于攜帶，便于大功率化。
2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
3. 操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。

三倍頻感應耐壓發生器文件管理

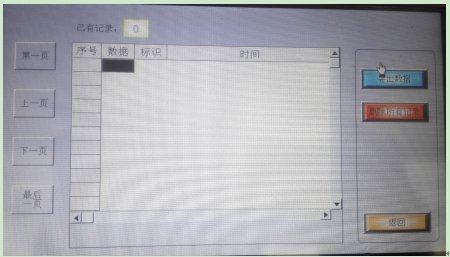

在主界面下，點擊“文件管理”菜單后，彈出如圖5所示的界面。
三倍頻感應耐壓發生器文件管理

圖中：
（1）已有記錄：告知保存數據的組數。
（2）序號：記錄保存的順序號。
（3）數據標識：試驗前輸入的數據記錄標識符。
（4）時間標簽：試驗時的年、月、日、時、分、秒。
（5）數據記錄數大于10時，左邊的箭頭鍵可上、下翻頁。
（6）刪除已有記錄：相當于內部存儲空間的格式化。
（7）“序號”和“數據標識”之間的箭頭，選中后，“打開文件”的上面會顯示數據。
