三倍頻試驗變壓器

廠家簡介
武漢摩恩提供三倍頻感應電壓發生器廠家價格、三倍頻感應電壓發生器廠家報價，產品選型，技術支持，三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量zui大的三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。

三倍頻試驗變壓器廠家結構
由三相五柱變壓器（或三臺單相變壓器、單相調壓器、電抗器）及控制部分組成。根據用戶要求，外形可為整體式，也可為分體推移式。

三倍頻試驗變壓器廠家用途
1.廣泛用于對電壓互感器作倍頻感應耐壓試驗；
2.對電力變壓器進行分相的倍頻感應耐壓試驗；
3.對其它感應線圈式的電氣產品作倍頻感應耐壓試驗。

三倍頻試驗變壓器廠家技術參數
1.輸入電壓：三相380V 50Hz
2.輸出電壓：?jiǎn)蜗?~300V/0~500V(連續可調) 頻率:150Hz
3.輸出容量：10kVA 諧波失真：＜5%-8%
4.空載運行時間：≤5分鐘
5.額定電壓下的被試品持續時間：40秒

分體式三倍頻電源發生器試驗方法
1.空載試驗
即在對被試品進行倍頻感應耐壓試驗前，應先對本裝置進行空載試驗，檢查裝置是否完好。

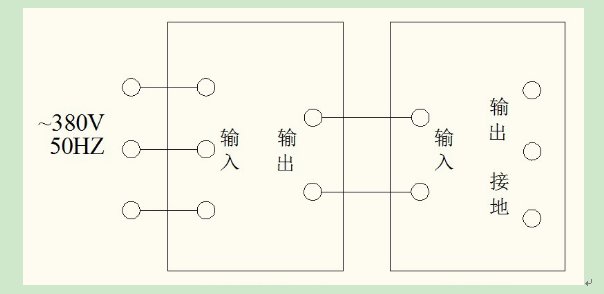

空載試驗接線示意圖：

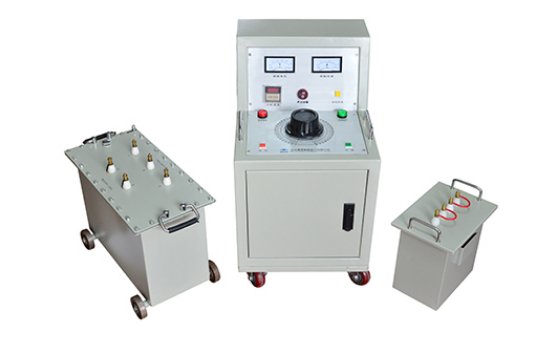

三倍頻電源發生器控制箱
2.操作步驟：
確認接線無誤后輸入三相電壓；打開控制箱電源開關，綠色信號燈亮（如不亮，請將調壓器手柄回至零位）；然后按下啟動按鈕，紅色工作燈亮，此時可開始旋轉調壓器手柄進行升壓，觀察電壓表，直到電壓表達到滿刻度為止。在此過程中無異常情況說明該裝置正常，應立即將調壓器手柄回至零位，并斷開電源，空載試驗完畢。
2.負載試驗

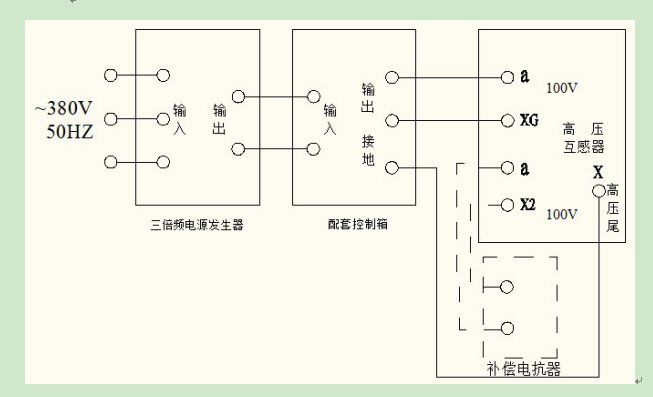

（1）按下圖將三倍頻電源發生器，控制箱、電抗器（需要時接入）和被試品連接好；
三倍頻試驗變壓器負載試驗

（2）仔細檢查所接線路，確認被試品與本裝置接線正確無誤后輸入三相電壓。操作步驟與空載試驗步驟基本相同；當升壓至被試品所需電壓值時，應停止升壓，并持續40秒；如無異常情況出現，說明被試品此項試驗合格，此時應立即將調壓器手柄回至零位，并迅速斷開三相電源，試驗完畢。
