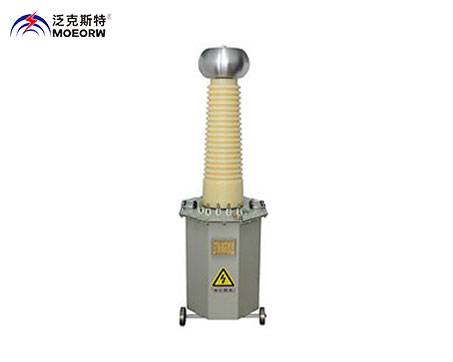

MEYD油浸式試驗變壓器

執行標準：DL/T848.1-2004

產品別稱：油浸式試驗變壓器、交流試驗變壓器,油式試驗變壓器,油式變,高壓油浸式試驗變壓器,油式高壓試驗變壓器,電力高壓試驗變壓器,超輕型高壓試驗變壓器,串級式高壓試驗變壓器,交直流高壓試驗變壓器,高壓升壓器,高壓耐壓機,高壓耐壓儀

產品特性：
※容量（kVA）：1.5-300（技術參數選型）;
※變化（高/儀）：500-1000（技術參數選型）；
※高壓電流（mA)）：50-300（技術參數選型）；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MEYD

油浸式試驗變壓器

產品用途
YD系列油浸式試驗變壓器，是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》，研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
YD系列油浸式試驗變壓器為單相變壓器，用工頻220V（10kVA以上為380V）電源接入XC∕TC（為本公司生產的試驗變壓器專用設備，詳細資料請見其具體使用說明書）系列操作箱（臺），經操作箱內自耦調壓器（50kVA以上調壓器外附）調節至0-200V（或0-400V）電壓輸出至YDJ（G）、TDM（G）試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
MEYD油浸式試驗變壓器產品特征：
1、油浸是試驗變壓器選材優良，質量可靠，穩定性好；
2、該油變采用新式絕緣材料，體積小，重量輕。

3、該系列產品中有200V抽頭，可二臺或三臺串級成100kV、150kV、200kV、300kV及更高的高電壓。根據用戶需要，在高壓繞組中可抽出5 – 15kV的中壓抽頭，供高壓電機作交流耐壓試驗。

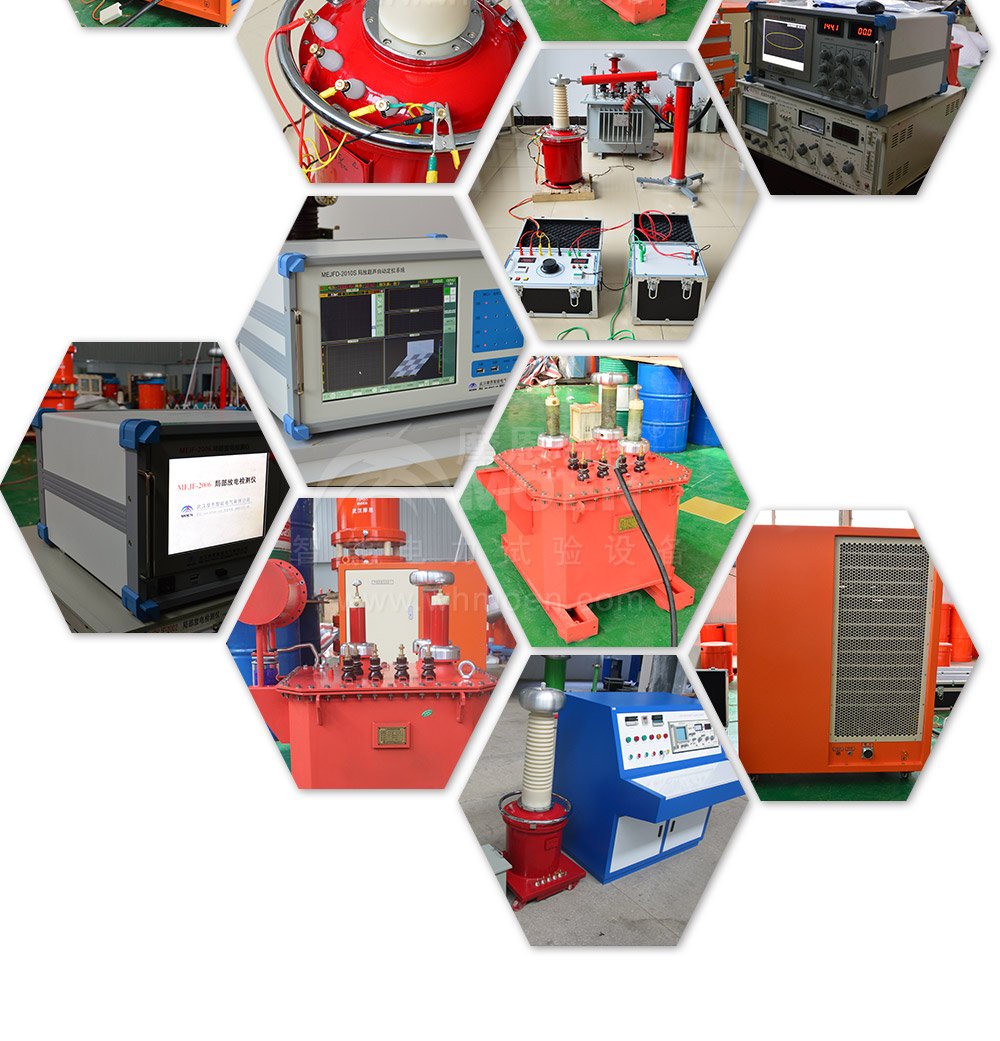

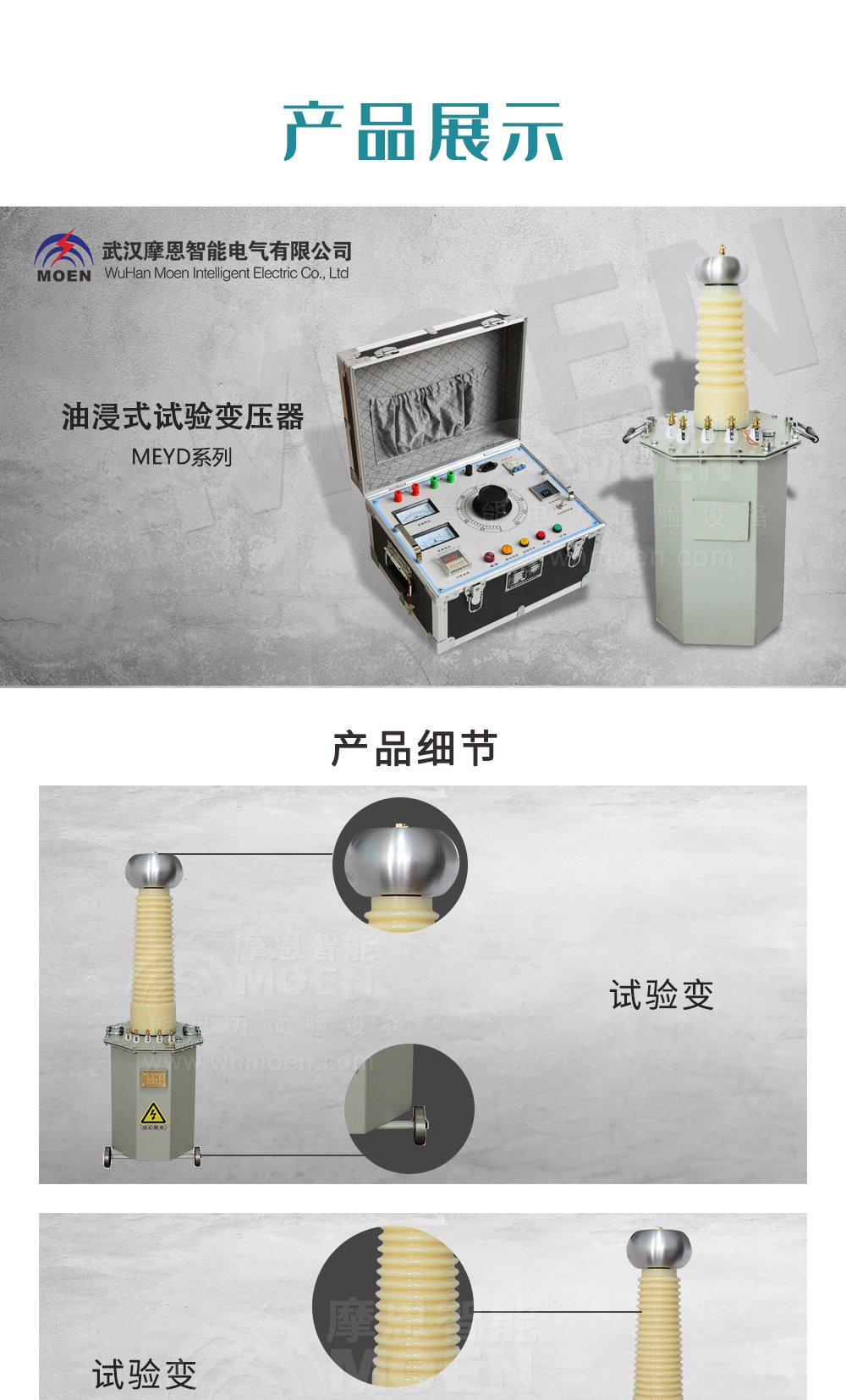

油浸式試驗變壓器產品細節 油浸式試驗變壓器產品證書 油浸式試驗變壓器證書 油浸式試驗變壓器車間證書 油浸式試驗變壓器案例

MEYD油浸式試驗變壓器技術參數

型號	容量 (kVA)	高壓電壓（kV）	高壓電流（mA)）	低壓輸入		變比 (高/儀)	溫升℃ (30分鐘)
型號	容量 (kVA)	高壓電壓（kV）		電壓(V)	電流(A)	變比 (高/儀)	溫升℃ (30分鐘)
MEYD-1.5/50	1.5	50	30	200	7.5	500	10
MEYD-3/50	3	50	60	200	15	500	10
MEYD-5/50	5	50	100	200	25	500	10
MEYD-10/50	10	50	200	200	50	500	10
MEYD-20/50	20	50	400	400	50	500	10
MEYD-30/50	30	50	600	400	75	500	10
MEYD-50/50	50	50	1000	400	125	500	10
MEYD-5/100	5	100	50	200	25	1000	10
MEYD-10/100	10	100	100	200	50	1000	10
MEYD-20/100	20	100	200	400	50	1000	10
MEYD-30/100	30	100	300	400	75	1000	10
MEYD-50/100	50	100	500	400	125	1000	10
MEYD-20/150	20	150	133	400	50	1500	10
MEYD-30/150	30	150	200	400	75	1500	10
MEYD-50/150	50	150	333	400	125	1500	10
MEYD-100/150	100	150	667	400	250	1500	10
MEYD-50/200	50	200	250	400	125	1000	10
MEYD-100/200	100	200	500	400	250	2000	10
MEYD-150/200	150	200	750	400	395	2000	10
MEYD-200/200	200	200	1000	400	375	2000	10
MEYD-300/200	300	200	1500	400	750	2000	10
MEYD-50/300	50	300	170	400	125	3000	10
MEYD-100/300	100	300	333	400	250	3000	10
MEYD-150/300	150	300	500	400	375	3000	10
MEYD-200/300	200	300	667	400	500	3000	10
MEYD-300/300	300	300	3000	400	750	3000	10
