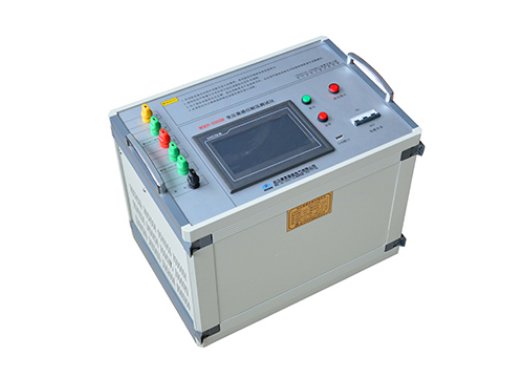

多倍頻感應耐壓試驗裝置廠家簡介
武漢摩恩提供多倍頻感應耐壓試驗裝置廠家價格、多倍頻感應耐壓試驗裝置廠家報價，產品選型，技術支持，是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。
多倍頻感應耐壓試驗裝置廠家特點及工作原理
該裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組。
采用觸摸式操作方式，配備熱敏打印機進行漢字打印。
可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。
外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。
由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點：
1. 體積小、重量輕，便于攜帶，便于大功率化。
2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
3. 操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。
多倍頻感應耐壓試驗裝置廠家參數配置

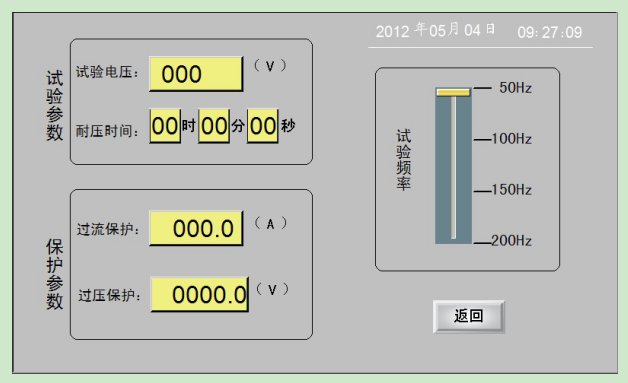

在主界面下，點擊“參數配置”菜單后，彈出如圖3所示的界面。
圖 1
功能介紹如下：
1. 試驗參數：
（1）試驗電壓：設置期望達到的輸出電壓，是指接入被試品繞組上的電壓，單位為V，只有當電壓大于等于此設定值后，才容許耐壓計時啟動。
（2）耐壓時間：設置保持試驗電壓的時間長度。
2. 保護參數：
（1）過壓保護：設定需要保護的極限電壓值，超過此限值，裝置自動關斷輸出；
（2）過流保護：設定需要保護的極限電流值，超過此限值，裝置自動關斷輸出；
（3）閃絡保護：升壓及穩壓計時過程中，高壓瞬間變化值達閃絡保護值，超過此限值，裝置自動關斷輸出；
3. 試驗頻率：設定要進行試驗的電源頻率。可供選擇的值為：50Hz、100Hz、150Hz、200Hz。
多倍頻感應耐壓試驗裝置廠家耐壓試驗

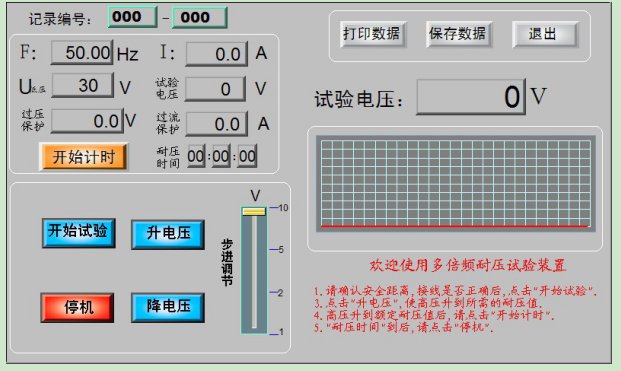

在主界面下，點擊“耐壓試驗”菜單后，彈出如圖4所示的界面。
圖 2
1. 顯示參數：
（1）試驗頻率：當前要進行試驗的電源頻率。
（2）U端口：變頻器輸出的端口電壓，不是加在試品上的電壓。
（3）過壓保護：設定的保護電壓。
（3）過流保護：設定的保護電流。
（4）試驗電流（I）：流過被試品的電流值。
（5）目標電壓：設定的期望達到的電壓值（二次電壓）。
（6）耐壓時間：試驗電壓達到目標值后，點擊“開始計時”，顯示耐壓進行的時間。
（7）試驗電壓：目前加在被試品上的電源電壓。
2. 功能菜單：
（1）開始試驗：電壓此鍵，裝置開始工作，輸出電壓。
（2）升電壓：開始試驗后，此鍵可操作。按設定的升、降壓步長，點擊一次，升高步長設定的電壓（U端口）。
（3）降電壓：開始試驗后，此鍵可操作。按設定的升、降壓步長，點擊一次，降低步長設定的電壓（U端口）。
（4）故障復位：裝置發生保護后，點擊此鍵，恢復到常態，不然，所有工作按鍵不能工作。
（5）緊急停機：發生異常，點擊此鍵，裝置快速關斷輸出。
（6）降壓停機：計時時間到，試驗完成，點擊此鍵，降壓完成試驗。
（7）打印數據：試驗完成后，點擊此鍵，彈出打印列表，可進行打印操作。
（8）保存數據：試驗完成后，點擊此鍵，彈出保存操作界面，可進行保存數據的操作。
（9）退出：試驗完成后，點擊此鍵，回到主界面。
