氧化鋅避雷器阻性電流測試儀選型

來源：6w1o9.cn    更新時間：2019-12-24

武漢摩恩提供氧化鋅避雷器阻性電流測試儀產品選型、氧化鋅避雷器阻性電流測試儀廠家報價，產品選型，技術支持，氧化鋅避雷器阻性電流測試儀是為氧化鋅避雷器的帶電檢測而設計的專用儀器。它可以在設備運行狀態下對其泄漏電流等參數進行精確、穩定的測量，及時發現氧化鋅避雷器內部絕緣受潮及閥片老化等危險缺陷。

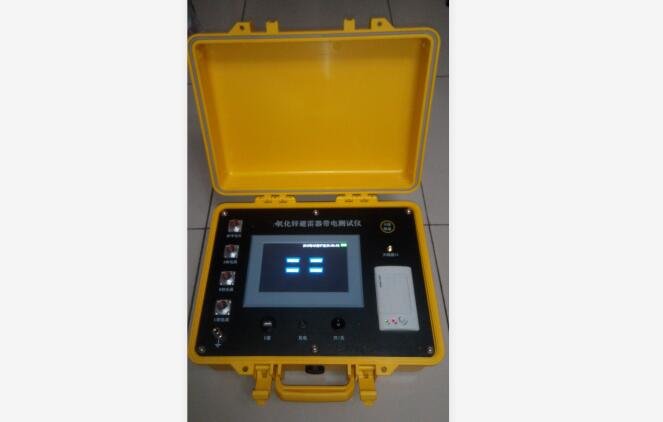

氧化鋅避雷器阻性電流測試儀開機界面和主菜單
打開開關，儀器顯示開機歡迎界面，3秒后自動進入主菜單（如圖3.2所示）。主菜單有四個選項：單相測量、三相測量、歷史數據和系統設置。

氧化鋅避雷器阻性電流測試儀主菜單
點擊單相測量，可進行單相測量；
點擊三相測量，可進行三相測量；
點擊歷史數據，可查詢歷史數據；
點擊系統設置，可進行日期、時間設置。
下面分別對以上四個按鍵進行詳細介紹。


氧化鋅避雷器阻性電流測試儀測量接線
1 要點

?遵守高壓試驗安全工作規程。
?開機前儀器應可靠接地。
?取全電流：單相MOA接A（黃）通道，三相對應接A（黃）B（綠）C（紅）。
?取電壓信號：單相參考電壓接A（黃）通道，三相對應接A（黃）B（綠）C（紅）。
?無線發射機放在PT箱上比放在地面上，無線通訊效果好。
?主機和無線發射機都可以邊充電邊工作。
?連接PT電壓的電線上都有0.1A保險管，不要用其它規格保險管或?qū)Ь€代替。
?儀器只能用于低壓小電流測試，所有引線必須遠離高電壓。

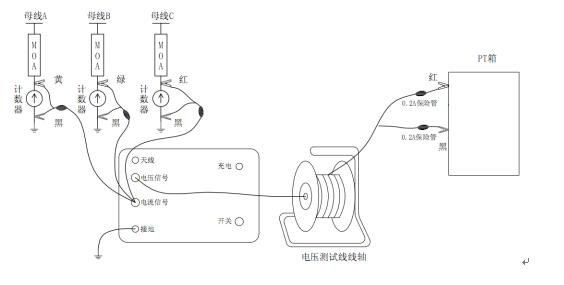

2 有線方式接線示意圖

1  三相測量有線方式接線示意圖

儀器接線圖如圖4.1所示，接線步驟如下：
①儀器必須可靠接地。
②連接電壓測試線：電壓信號取自高壓PT二次側100V/繞組，電壓測試線的紅色線夾接繞組的相線，黑色線夾接中性線。電壓信號經過隔離器（已置于儀器內）處理，隔離器的輸入阻抗大于300kΩ，測試線末端配有0.1A保險管，不會因發生故障影響電壓互感器的正常運行。
③連接電流測試線：首先將電流信號線的黑色線夾與被測氧化鋅避雷器的接地線可靠連接，然后通過絕緣操作桿將電流信號線的紅色線夾與避雷器放電計數器的上端連接，電流測試線的內阻為零以便將避雷器泄漏電流引入儀器內部。
④當進行三相測量時，電壓接在B相高壓PT二次側上。三相電流分別連接電流信號線：首先將電流信號線的黑色線夾與被測氧化鋅避雷器的接地線可靠連接，然后通過絕緣操作桿將電流信號線的黃、綠、紅色線夾分別與避雷器A、B、C放電計數器的上端連接，電流測試線的內阻為零以便將避雷器泄漏電流引入儀器內部。

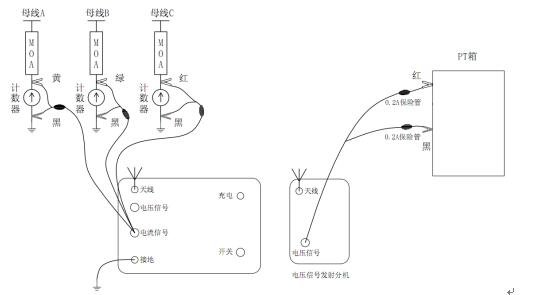

3 無線方式接線示意圖

2  三相測量無線方式接線示意圖

武漢摩恩提供氧化鋅避雷器阻性電流測試儀產品選型、氧化鋅避雷器阻性電流測試儀廠家報價，產品選型，技術支持，氧化鋅避雷器阻性電流測試儀是為氧化鋅避雷器的帶電檢測而設計的專用儀器。它可以在設備運行狀態下對其泄漏電流等參數進行精確、穩定的測量，及時發現氧化鋅避雷器內部絕緣受潮及閥片老化等危險缺陷。
