當前位置：首頁 > 產品展示 > 三、局放在線檢測及電力在線監測系統 > 局部放電檢測與定位系統 更新時間：2024-11-15

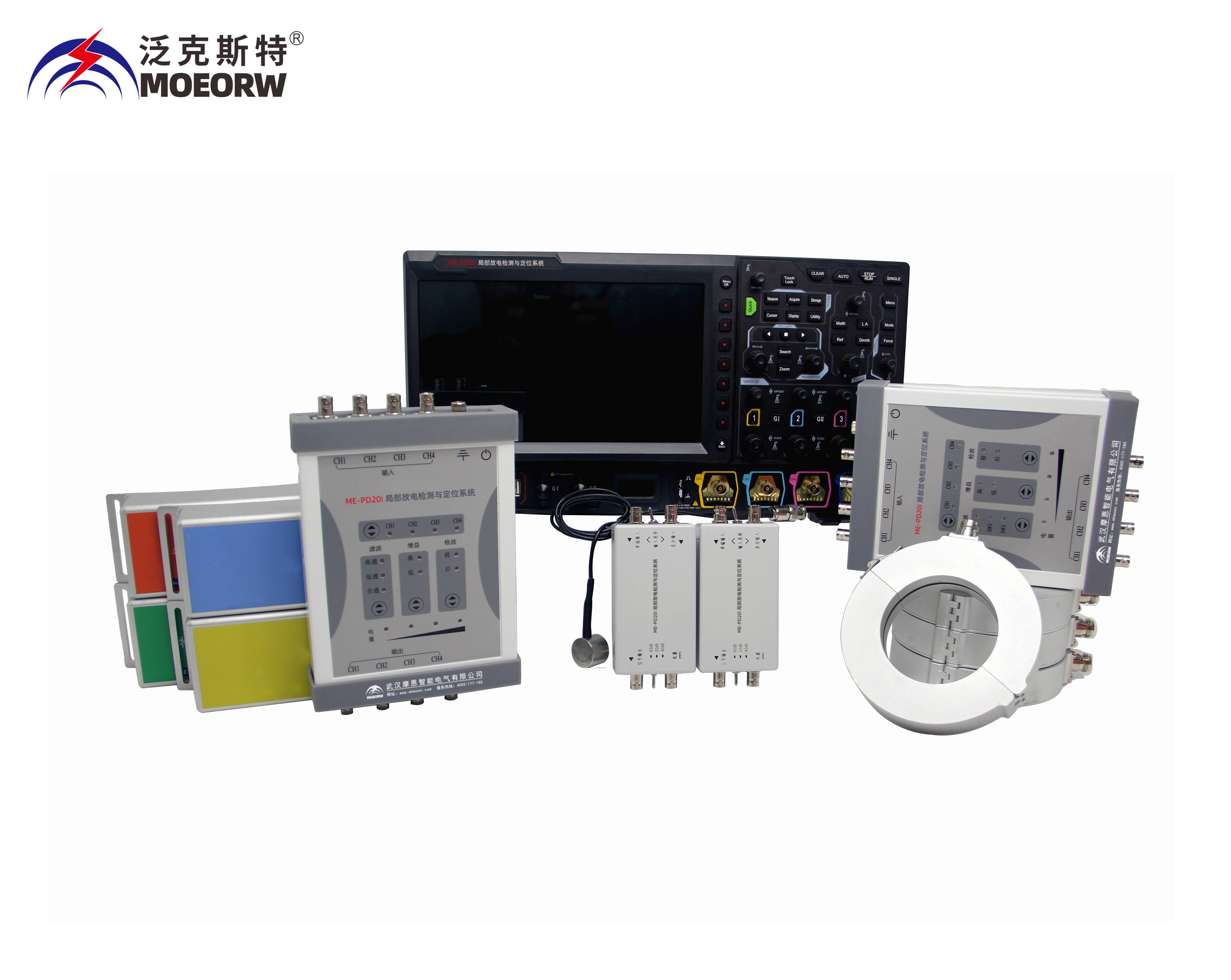

ME-PD20i 局部放電檢測與定位系統

執行標準：DL/T 1250-2013、DL/T 555 -2004、Q/GDW 11059.2-2013

產品別名：局部放電定位儀、局部放電檢測系統、局部放電檢測及定位系統、局部放電的檢測技術解決方案

"產品特性：
※支持特高頻檢測；
※4通道UHF調理單元，可同時連接4路UHF傳感器；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136"

售前咨詢：027-87669508

ME-PD20i 局部放電檢測與定位系統

"GIS（Gas Insulation Switchgear）是一種氣體絕緣的全封閉組合開關電器，在電網和大型變電站中十分常見。它把電力系統中的各種開關設備全部組裝在一個封閉的金屬外殼中，再充以 SF6氣體，以實現和外部的良好絕緣。

由于 GIS 內的場強很高，當設備內部存在一些缺陷時，就會在日常運行中發生局部放電。

局部放電是導致 GIS 設備絕緣劣化的主要原因之一，同時也是描述GIS絕緣老化的重要特征。

通過對局放信號的檢測和分析，就能判斷 GIS 內部是否存在某種絕緣隱患。目前，各種局放檢測手段在 GIS 設備中的應用已經越來越廣泛。

局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。

這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。根據檢測原理和手段的不同，常用的局放檢測方法有特高頻法、超聲波法及高頻電流法等。

ME-PD20I局放檢測與定位系統能夠通過電信號和超聲波信號，集特高頻法、高頻電流法、超聲波法于一體進行帶電檢測，確定GIS是否存在放電故障，并完成精確定位。"

項目	技術參數	備注
采樣主機	系統采樣率	10GSa/s
	系統模擬帶寬	1GHz
	存儲深度	500Mpts
	檢測通道數	4
	屏幕尺寸及類型	10.1英寸多點觸控電容屏
	供電方式	鋰電池供電
特高頻（UHF）局放檢測信號調理器	UHF通道數	4通道
	濾波器	高通、低通、帶通可選
	檢波功能	具備檢波前和檢波后可調，用于脈沖分析
	增益	低增益、高增益可選
	電源	7.4V鋰電池供電，續航5天
	接口	BNC輸出，BNC輸出
高頻(HFCT)局放檢測信號調理器	HFCT通道數	4通道
	濾波器	BW1、BW2、BW3可調，針對現場環境干擾，可選擇信噪比高的頻帶進行測試。
	增益	低增益、高增益可選
	檢波功能	具備檢波前和檢波后可調，用于脈沖分析
	電源	7.4V鋰電池供電，續航5天
	接口	BNC輸出，BNC輸出
超聲前置放大器	帶寬	20kHz~1200kHz
	增益	20dB、40dB、60dB可調
	輸入方式	單端、差分可調
	供電方式	7.4V鋰電池，續航8小時
特高頻（UHF）傳感器	檢測帶寬	300MHz～1500MHz
特高頻（UHF）傳感器	等效高度	>8
高頻（HFCT）傳感器	檢測帶寬	500kHz~30MHz
高頻（HFCT）傳感器	傳輸阻抗	>10
接觸式超聲波傳感器	傳感器類型	差分型
接觸式超聲波傳感器	檢測帶寬	20kHz~300kHz
射頻耦合傳感器	檢測帶寬	3kHz~30MHz
射頻耦合傳感器	測試方式	貼附電纜本體測試，解決無接地引出現場使用
工作環境	溫度	操作時：0℃至+50℃ 非操作時：-30℃至+70℃
工作環境	濕度	操作時： +30℃以下：≤90%相對濕度（無冷凝） +30℃至+40℃：≤75%相對濕度（無冷凝） +40℃至+50℃：≤45%相對濕度（無冷凝）非操作時： +65℃以下：≤90%相對濕度（無冷凝）
