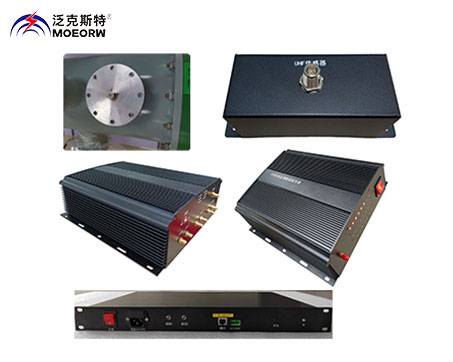

MOEORW-5086U GIS設備局部放電在線監測系統概述
GIS設備局部放電在線監測系統是本公司針對國家電網《電力設備帶電檢測技術規范》、《變電設備在線監測裝置通用技術規范》等相關在線監測技術要求研發的產品。系統采用接觸式超聲波局部放電檢測技術、外置式特高頻局部放電檢測技術，適用于GIS高壓電氣設備的局放信號實時監護和異常報警，具有靈敏度高、抗干擾性能強、具備多種通訊方式等特點。
局部放電測量有助于發現GIS內部的多種絕緣缺陷，是診斷GIS健康狀態的重要手段。在GIS制造、安裝、運行和檢修的各個環節，凡是具備條件的，都應該進行局部放電檢測。在變電站現場，由于受電磁環境、檢測設備和試驗電源等條件的限制，通常難以對GIS進行常規的脈沖電流法檢測。實踐經驗表明，局部放電超聲波和特高頻檢測具有檢測靈敏高和抗干擾能力強的特點，提供多種局部放電二維，三維圖譜波形和放電幅度情況，可以較好地評估電氣設備局部放電情況，適用于發電廠和變電站現場條件下的GIS局部放電測量。監測系統具備光纖，Lora，4G等多種通信方式。
MOEORW-5086U GIS設備局部放電在線監測系統遵循標準
本系統遵循但不僅限于以下標準、規范：
IEC 60270-2000局部放電測量
GB/T 7354-2003局部放電測量
GB/T 7674額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備
GB/T 191包裝儲運圖示標志
GB/T 16927.1高電壓試驗技術 第一部分：一般定義和試驗要求
GB/T 16927.2高電壓試驗技術 第二部分：測量系統
GB/T 17626電磁兼容試驗和測量技術
GB/T 6587電子測量?jī)x器通用規范
GB/T 6587.1電子測量?jī)x器環境試驗總綱
GB/T 50150電氣裝置安裝工程電氣設備交接試驗標準
GB/T 15464儀器儀表包裝通用條件
DL/T 596電力設備預防性試驗規程
DL/T 417電力設備局部放電試驗現場測量導則
DL/T 356局部放電測量?jī)x校準規范
Q GDW11059.1-2013氣體絕緣金屬封閉開關設備局部放電帶電測試技術現 場應用導則_第1部分_超聲波法
Q GDW 11059.2-2013 氣體絕緣金屬封閉開關設備局部放電帶電測試技術現場應用導則_第2部分_特高頻法
Q/CSG 11401氣體絕緣金屬封閉開關設備（GIS）局部放電特高頻檢測技術規范
Q/GDW168輸變電設備狀態檢修試驗規程
Q/GDW電力設備帶電檢測儀器技術規范
——第1部分：帶電檢測儀器通用技術規范
——第8部分：特高頻法局部放電帶電檢測儀技術規范（Q/GDW 11304.8-2015）
——第9部分：局部放電超聲波檢測儀技術規范（Q/GDW 11061—2017）
MOEORW-5086U GIS設備局部放電在線監測系統功能特點
1. 分布式布局，擴展性強
監測終端網絡化布局，在原有布局基礎上加入或者撤掉終端時，系統無需額外設置，自動進行識別和配置。
2. 實時監測
系統記錄各監測節點的實時數據，監測周期可以靈活設置。
3. 高靈敏度
zui小可檢測5PC的放電信號。
4. 及時預警
當某節點監測到異常局放量時，將快速反饋給監測服務器，服務器軟件記錄必要信息，發出警報給用戶。
5. 抗沖擊
可承受600kV的閃絡沖擊，終端設備不損壞、數據不丟失。
6. 抗干擾
具備時域、頻域信號分析技術，可有效分離干擾信號和局放信號，可有效避免儀器電源端的干擾。
7. 邊緣化計算
符合當前物聯網終端設計理念，計算邊緣化，數據就地處理，異地分析斷，數據再現回溯機制。
8. 傳輸穩定
借助強大的移動網絡，數據直接遠傳至服務器，傳輸性能可靠，網絡延時小。
9. 接入安全性好
系統的接入不影響GIS的密封和絕緣性能，不影響設備的安全運行。
MOEORW-5086U GIS設備局部放電在線監測系統技術參數
1.適用范圍
可以在不停電的狀態下對設備進行帶電檢測，適用于GIS設備的特高頻局部放電信號和超聲波信號的在線監測。
2.環境條件
環境溫度 -25℃～50℃；
相對濕度 ≤90%。
3.供電方式
外部AC220V供電。
4.特高頻傳感器
檢測波段：300～1500MHz；
檢測靈敏度：-80dBm；
測試范圍：-80~0 dBm。
5.圖譜顯示
多種圖譜顯示方式： 趨勢折線圖，PRPD, PRPS, 相位直線圖等。
