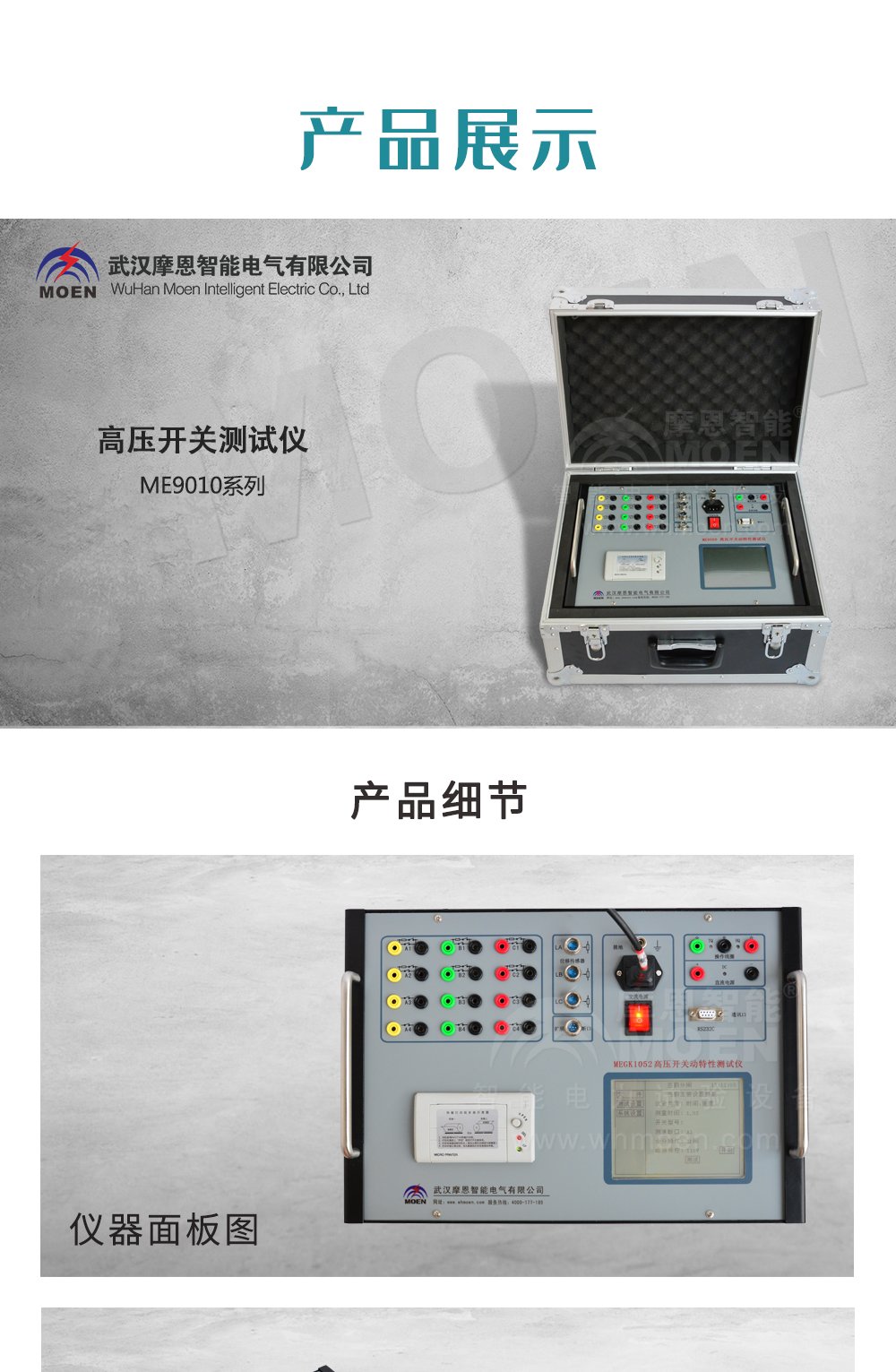

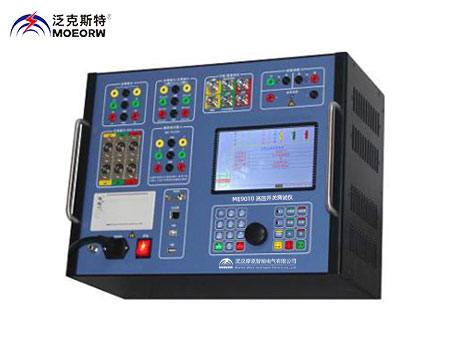

ME9010高壓開關測試儀

執行標準： DL/T 596-2005

產品別名：高壓開關測試儀、高壓開關動特性測試儀、高壓開關綜合測試儀

產品特性：
※適用于國內外各型真空開關、油開關、SF6開關、隔離開關、GIS組合電器的機械、電氣特性測試;
※可測試6路帶合阻的觸頭的合閘電阻值以及投入時間；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

高壓開關測試儀

產品用途
◆ 適用于國內外各型真空開關、油開關、SF6開關、隔離開關、GIS組合電器的機械、電氣特性測試。
◆ 每個測試通道均具備良好的感應電泄放保護電路，在500kV變電站母線帶電的情況下可靠測試。
◆ 可測試12路金屬主觸頭，6路輔助接點（干接點和濕接點均可）的時間參數。
◆ 可測試6路帶合阻的觸頭的合閘電阻值以及投入時間。
◆ 可測試西門子石墨觸頭開關，能準確測試石墨觸頭開關斷口運動過程中的動態電阻波形和時間參數。
◆ 能準確測試雙端接地的普通開關和GIS組合電器的動態電阻波形，時間參數。
◆ 具備三路模擬量行程傳感器、三路數字量行程傳感器和三路加速度傳感器測試接口。
◆ 一次測試可顯示合閘、分閘、合分、分合、分合分過程中的所有時間，行程、速度波形以及數據報表。
◆ 能夠編輯保存100組各種速度定義的開關型號，方便測試。
◆ 內置大功率隔離式可調壓直流電源，可進行動作電壓測試，長時間的機械壽命測試（達一萬次）以及用于電機儲能。
◆ 儀器具備完善的機內歷史數據管理功能，通過U盤接口方便現場數據的導出導入和軟件升級。
◆ 通過USB通訊接口和以太網接口可以進行上位機操作和遠程升級。
◆ 儀器配備大尺寸高亮真彩色液晶屏，一鍵飛梭和24鍵鍵盤，以提供更高效的人機交互接口。
◆ PC端測試管理軟件可以對測試數據進行更深入的分析，生成包絡線和中英文標準測試報告。
◆ 儀器支持多種種操作界面，可選配簡體中文或英文操作界面。

◆產品選型

型號配置	A型	B型	C型	D型	E型	F型	G型	H型
金屬通道	6	6	12	12	12	12	12	12
合阻通道				6			6	6
雙端接地					3	6	3	6
石墨通道					3	6	3	6
輔助接點		6			6	6	6	6

◆高壓開關測試儀技術指標
1、時間測試：
金屬觸頭、輔助接點
記錄范圍：1ms～200s，分辨率：0.01ms～20ms（依記錄時長決定）
準確度：±0.l%讀數±1個字
石墨觸頭、普通斷口雙端接地測法
記錄范圍：1s～2s,分辨率：0. 1ms ，準確度：±0.2%讀數±1個字
2、合阻觸頭阻值：
測試范圍：50Ω～5000Ω，分辨率：0.1Ω，準確度：±1%讀數±0.5Ω
3、行程測量：
測量范圍：0～1000mm ，分辨率：0.01mm，準確度：±0.5%讀數±1個字
4、速度測試：
測試范圍：0～20.00m/s ，分辨率：0.01m/s
5、線圈電流：
測試范圍：0～20A ，分辨率：0.001A
6、直流操作電源：
輸出范圍：30～250V，瞬間電流：20A
7、工作電源：AC 220V±10%、頻率50Hz±10%
8、使用環境：溫度-10℃～50℃，濕度≤85%RH，不結露
9、外形尺寸：436 mm×336 mm×188mm
10、主機重量：10kg
