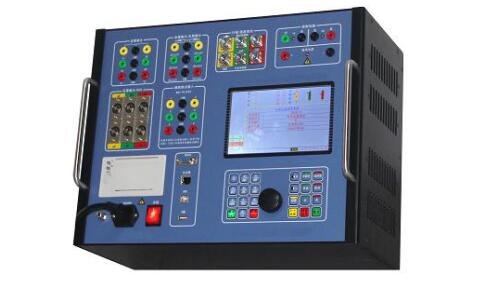

高壓開關動特性測試儀廠家及價格

來源：6w1o9.cn    更新時間：2019-12-23

高壓開關動特性測試儀廠家及價格
武漢摩恩提供變壓器變比測試儀廠家價格、變壓器變比測試儀廠家報價，產品選型，技術支持，高壓開關動特性測試儀適用于國內外各型真空開關、油開關、SF6開關、隔離開關、GIS組合電器的機械、電氣特性測試。


高壓開關動特性測試儀功能特點
1. 適用于國內外各型真空開關、油開關、SF6開關、隔離開關、GIS組合電器的機械、電氣特性測試。
2. 每個測試通道均具備良好的感應電泄放保護電路，在500kV變電站母線帶電的情況下可靠測試。
3. 可測試12路金屬主觸頭，6路輔助接點（干接點和濕接點均可）的時間參數。
4. 可測試6路帶合阻的觸頭的合閘電阻值以及投入時間。
5. 可測試西門子石墨觸頭開關，能準確測試石墨觸頭開關斷口運動過程中的動態電阻波形和時間參數。
6. 能準確測試雙端接地的普通開關和GIS組合電器的動態電阻波形，時間參數。
7. 具備三路模擬量行程傳感器、三路數字量行程傳感器和三路加速度傳感器測試接口。
8. 一次測試可顯示合閘、分閘、合分、分合、分合分過程中的所有時間，行程、速度波形以及數據報表。
9. 能夠編輯保存100組各種速度定義的開關型號，方便測試。
10. 內置大功率隔離式可調壓直流電源，可進行動作電壓測試，長時間的機械壽命測試（達一萬次）以及用于電機儲能。
11. 儀器具備完善的機內歷史數據管理功能，通過U盤接口方便現場數據的導出導入和軟件升級。
12. 儀器配備大尺寸高亮真彩色液晶屏，一鍵飛梭和24鍵鍵盤，以提供更高效的人機交互接口。
13. PC端測試管理軟件可以對測試數據進行更深入的分析，生成包絡線和中英文標準測試報告。
14. 儀器支持多種種操作界面，可選配簡體中文或英文操作界面。
高壓開關動特性測試儀產品選型

型號 配置	A型	B型	C型	D型	E型	F型	G型	H型
金屬通道	6	6	12	12	12	12	12	12
合阻通道				6			6	6
雙端接地					3	6	3	6
石墨通道					3	6	3	6
輔助接點		6			6	6	6	6

高壓開關動特性測試儀廠家技術指標
1、時間測試：
金屬觸頭、輔助接點
記錄范圍：1ms～200s，分辨率：0.01ms～20ms（依記錄時長決定）
準確度：±0.l%讀數±1個字
石墨觸頭、普通斷口雙端接地測法
記錄范圍：1s～2s,分辨率：0. 1ms ，準確度：±0.2%讀數±1個字
2、合阻觸頭阻值：
測試范圍：50Ω～5000Ω，分辨率：0.1Ω，準確度：±1%讀數±0.5Ω
3、行程測量：
測量范圍：0～1000mm ，分辨率：0.01mm，準確度：±0.5%讀數±1個字
4、速度測試：
測試范圍：0～20.00m/s ，分辨率：0.01m/s
5、線圈電流：
測試范圍：0～20A ，分辨率：0.001A
6、直流操作電源：
輸出范圍：30～250V，瞬間電流：20A
7、工作電源：AC 220V±10%、頻率50Hz±10%
8、使用環境：溫度-10℃～50℃，濕度≤85%RH，不結露
9、外形尺寸：436 mm×336 mm×188mm
10、主機重量：10kg

高壓開關動特性測試儀廠家參數概念
1．時間
合閘時間：合閘線圈受電瞬間起至動靜觸頭第一次電氣接通的時間。
分閘時間：分閘線圈受電瞬間起至動靜觸頭第一次電氣分離的時間。
彈跳時間：指動、靜觸頭第一次電氣接通（斷開）起至動、靜觸頭穩態接通（斷開）的時間段。
彈跳次數：指動、靜觸頭第一次電氣接通（斷開）起至動、靜觸頭穩態接通（斷開）時間過程中彈跳變化的次數。
相內同期：A、B、C相內不同期，指開關相內多斷口分（合）閘時間的zui大差值。
三相同期：相間不同期，指三相中zui大時間相與zui小時間相的差值。
輔開切時：即輔助開關切換時間，指從儀器向控制線圈回路送電至回路被自行切斷的時間段
金短時間：合分操作中動、靜觸頭接觸的時間段。
合阻預時：合閘電阻預接入（投切）時間，指合閘電阻觸頭合上至主觸頭合上的時差。
2．行程
總 行 程：動觸頭從分閘到合閘或合閘到分閘穩態下的位移差值。
開距行程：總行程與接觸行程的差值。
接觸行程：動、靜觸頭電氣接觸下的位移行程差。
過沖行程：動觸頭運動過程中zui大過沖行程幅值。
反彈行程：動觸頭運動過程中zui大反彈沖行程幅值。
3．速度
速    度：根據開關出廠定義而設置的分/合閘速度?；蚪袆偡?合速度、平均速度。
zui大速度：指定區間（10ms間隔）的平均速度中的zui大值
速度定義：根據開關生產廠家或國標關于速度定義的要求，在所記錄的行程-時間（S-t）運動過程中，計算指定段的平均速度。V=△S/△t=HL/△t，HL為指定點段，△t為指定點段的運動時差。
高壓開關動特性測試儀廠家
武漢摩恩提供變壓器變比測試儀廠家價格、變壓器變比測試儀廠家報價，產品選型，技術支持，高壓開關動特性測試儀適用于國內外各型真空開關、油開關、SF6開關、隔離開關、GIS組合電器的機械、電氣特性測試。
