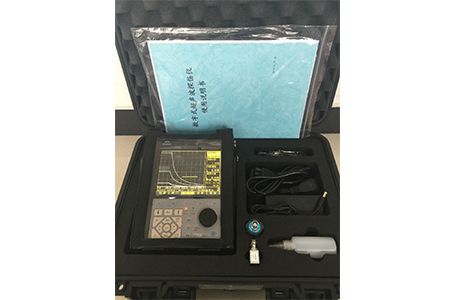

超聲波探傷儀

來源：6w1o9.cn 更新時間：2020-11-27

超聲波探傷儀

介紹：

☆DAC、AVG曲線自動生成，取樣點不受限制，并可進行補償與修正
☆發射脈沖頻率可調，zui大可達2000次/秒
☆100個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準，現場探傷無需攜帶試塊
☆可處理zui大25米量程的回波信號
☆超聲波探傷儀檢測過程實時動態錄像并回訪，錄像時長累計zui大160分鐘
☆5.7寸TFT彩屏顯示，用戶可以按照環境自行設備屏幕顏色
☆單探頭、雙探頭、穿透等多種探傷工作方式
☆正半波、副半波、全波、射頻共4種檢波方式
☆具有雙閘門捕捉波形功能
☆根據曲面的直徑自動修正缺陷位置的檢測結果
☆超聲波探傷儀自動測量、計算裂紋深度
☆實時檢索缺陷zui高波，記錄缺陷zui大值
☆對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷
☆焊縫圖示、當量孔徑計算等功能
☆可設置閘門、曲線的進波、失波等多種條件的聲光報警
☆主菜單，子菜單在同一窗口顯示。一目了然，操作簡單，方便尋找
☆主要功能均通過快捷鍵實現快速進入，飛梭旋輪方便快速調整設置
☆多種行業報告可選
☆超聲波探傷儀自帶厚度B掃描、顏色B掃描
☆數據可通過USB2.0接口導入計算機
☆大容量鋰電池可保證續航20個小時以上，可隨時更換電池
☆備用電池可單獨充電，主機工作時可給電池充電
☆可超聲波探傷儀用腕帶單手持機操作，也可通過背帶掛在胸前操作
☆防護等級IP53，可在滴水環境或小雨中使用

METS-718超聲波探傷儀技術參數：
1.超聲波探傷儀檢測范圍：0～25000mm
2.線性抑制：0～80%
3.采樣頻率：100MHz
4.超聲波探傷儀聲速范圍：400～20000m/s
5.垂直線性誤差：≤3%
6.增益范圍：0dB～110dB
7.水平線性誤差：≤0.１%
8.顯示延遲：-20μs～+3400μs
9.動態范圍：≥32dB
10.探頭零偏：0μs～99.99μs
11.探頭頻率：0.2MHz～15MHz
12.脈沖強度：8檔可調
13.探頭阻尼：100Ω、150Ω、200Ω、500Ω
14.脈沖寬度自動匹配：50～1000ns
15.重復頻率：10Hz～2000Hz
16.電池：6×3.7V 鋰電池
17.電源：8.4V
18.靈敏度余量：＞62dB
19.環境溫度：-20℃～50℃
20.分辨力：＞40dB（5P14）
21.環境濕度：20%～95%RH
22.尺寸：23cm×17cm×5.5cm
23.重量：1.56kg（含皮套）
