多功能磁粉探傷儀

來源：6w1o9.cn 更新時間：2020-11-26

多功能磁粉探傷儀

概述

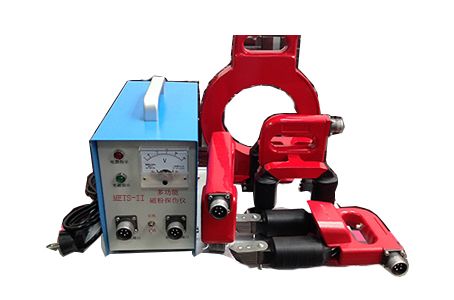

METS-II多功能磁粉探傷儀除具有便攜式機種一切優點外，還具有移動式機種的某些長處，儀器面板下部裝有兩個輸出插座，可分別供給E型、A型、D型探頭和O型環探線圈所需的交流電流。直流輸出只可用于A型和D型磁軛探頭對工件進行直流磁化，可選配E、D、O、A四種探頭，直流檢測時請將“交流直流”撥檔開關撥至直流檔，此時直流輸出航空插座可連接A或D型探頭；交流檢測時請將“交流直流”撥檔開關撥至交流檔，此時交流輸出航空插座可連接E、D、O、A型中的任一種探頭。
1、E型探頭：（即旋轉磁場探頭）
它能對各種焊縫和幾何形狀大的曲面，進行一次全方位探傷，不需要像D型、A型探頭那樣，對每一部位必須在互相垂直的方向上分二次探傷，因而提高了探傷速度，由于探頭上裝有工作照明燈，便于讓探傷工在足夠的光度下進行觀察，探頭裝有滾輪，即方便操作又增加了速度。
２、D型探頭：（即電磁軛探頭）
它配有關節，可對平面、曲面工件進行交直流探傷。
３、A型探頭：（即馬蹄探頭）
它可以對各種角焊縫、大型工件內外角進行交、直流局部探傷。
４、O型探頭：（即環型線圈）
O型探頭內部磁場強度高達180奧斯特，滿足所有能放入線圈工件的周向裂紋檢測，用它來檢測工件的疲勞裂紋（疲勞裂紋均垂直于軸向）極為方便，用它還可對工件進行遠離法退磁，對工廠中不慎磁化的工具、量具均可進行無損退磁。
本機采用可控硅觸發電路，電子元件經嚴格篩選，整機經老化處理，故工作性能穩定可靠，故障率低。儀器輸出為安全電壓，對不允許進入高壓設備探傷的場合更為合適。

多功能磁粉探傷儀主要技術指標
1、E型探頭：
（1）提升力：≥12kg
（2）極距：110mm
（3）工作電流：≥7A
（4）探傷速度：6米/分
（5）工作電壓：38V*2
（6）重量：3.0kg
2、D型探頭：
（1）提升力：AC ≥5kg DC ≥18kg （無關節時）
（2）極距：50－200mm（可調）
（3）工作電流：≥8A
（4）工作電壓：AC=38V、DC=9V
（5）重量：2.5kg
3、A型探頭：
（1）提升力：AC ≥4.5kg DC ≥18kg
（2）極距：20－160mm（可調）
（3）工作電壓：AC=38V、DC=9V
（4）重量：2.0kg
4、O型探頭：
（1）中心磁強：≥180Oe
（2）工作電壓：AC=38V
（3）內徑：150mm
（4）重量：2.5kg
5、主機：
（1）電源：220V±10％ 50Hz 5A
（2）外型尺寸：262×130×228mm
（3）重量：7.0kg

多功能磁粉探傷儀基本配置
1、測試儀 1臺
2、探頭 1只
3、電源 1根
4、輸出線 1根
5、保險絲 5A 2只
6、高亮度照明燈泡 10W/12V 1只
7、合格證1份
8、保修卡1份
