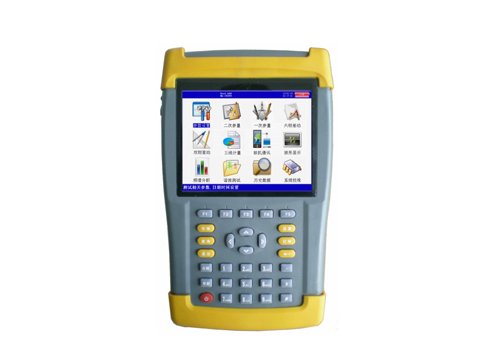

無線矢量分析儀

來源：6w1o9.cn    更新時間：2020-07-02

無線矢量分析儀功能特點
1、三路電壓，六路電流矢量同屏顯示；對于差動保護裝置的測試只需一次接線即可完成六角圖的繪制，提高工作效率；在空間小，接線困難的情況下，還可采用雙鉗法進行多次測量zui終繪制出完整的六角圖。
2、采用鉗形電流互感器接線，不用斷開電流回路，安全方便。
3、可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。
4、可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。
5、可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。
6、可進行現場被測信號的諧波分析，能分析出2－51次諧波的各次含量，自動計算出總諧波失真度。
7、提供無線測量模式，解決電壓信、電流信號相隔遠而無法測試的問題。
8、大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，觸摸硅膠按鍵使操作更舒適、手感更佳，寬溫液晶帶亮度調節，可適應冬夏各季。
9、大容量鋰電池供電，連續工作長達8小時。
10、用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲200組以上的數據。
11、可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。
12、具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。
13、體積小、重量輕，便于現場使用。
14、預留USB接口，可用儀器來替代優盤等移動存儲設備。


無線矢量分析儀技術指標
1、輸入特性
電壓通道數量：3通道
電壓測量范圍：0~450V
電壓顯示分辨率：0.01V
電流通道數量：6通道
電流測量范圍：0~10A
電流顯示分辨率：0.0001A
相位測量范圍：－180°～＋180°
諧波分析次數：2～51次
無線通訊距離：≥1000米
2、準確度
電壓：±0.2%
電流、功率：±0.5%
相角：±1°（有線），±2°（無線）
諧波電壓含有率測量誤差：≤0.3％
諧波電流含有率測量誤差：≤0.5％
3、工作溫度：－15℃~ ＋40℃
4、充電電源：交流160V~260V
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、體積：主機250mm×158mm×58mm，分機250mm×158mm×58mm
7、重量：主機1.6Kg，分機1.6Kg



無線矢量分析儀外型尺寸及面板布置

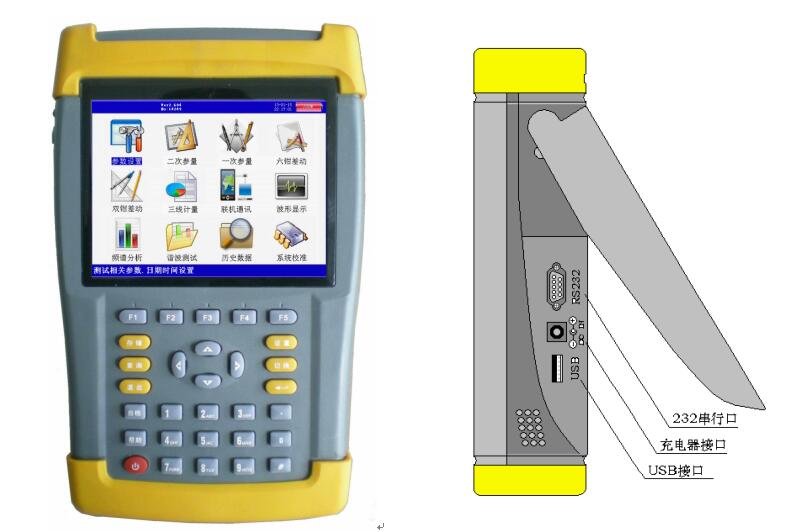

儀器外形正視如圖一：

圖一、儀器正視圖(主分機相同)    圖二、儀器右視圖
儀器正面上方是液晶顯示器，下方是按鍵區，頂端為接線部分，主機接線端子包括：四個電壓輸入端子UA、UB、UC、UN；六個電流輸入接口（高壓側接口Iah、Ibh、Ich、低壓側接口IaL、IbL、IcL）。分機接線端子只有4個電壓端子。
