帶電電纜（相位）識別儀

來源：6w1o9.cn    更新時間：2020-06-23

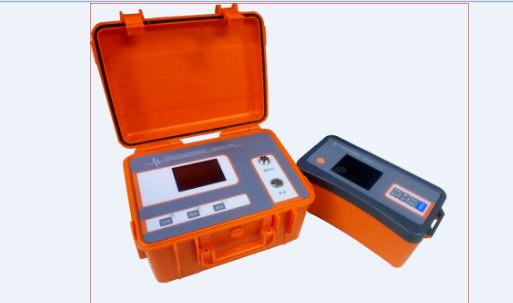

MESB-2138S帶電電纜（相位）識別儀
1.獨創的帶電電纜相位識別技術。
2.全數字濾波技術，任何現場不受干擾。
3.低壓可采用帶電直連方式，高壓可采用耦合方式。
4.采用模糊算法直接給出唯一性結論。
5.發射機電池供電，體積小重量輕。



帶電電纜識別儀（相位）測試原理
在多條電纜構成的系統中，在其中的一條支路上施加信號，信號通過發射耦合鉗將測量信號耦合進目標電纜上，在另一端使用接收耦合鉗獲取被測電纜的信號信息。根據電路的基本原理可知，被直接施加信號的支路電流與其他支路的電流方向相反，信號幅度大于等于其他支路，根據以上特性，我們可以從信號強度和信號相位兩方面進行綜合判斷并直接顯示判斷結果。
現場測試過程中，有時會出現測得的兩條或兩條以上的電纜存在相近的幅度值，此時只通過比較信號幅度將無法判斷目標電纜，但是在參數中提供相位信息后就能夠解決這一問題。假設我們?cè)陔娎|1上測得的信號相位為0°，那么在其他電纜上測得的相位會在180°左右，通過提供幅度和相位信息，能夠綜合得出正確或錯誤結果的唯一性判斷。

帶電電纜識別儀儀（相位）器特點
帶電電纜識別儀采用的幅度和相位模糊判斷技術，使得識別結果具有唯一性，從技術上解決誤判或錯判問題。儀器操作簡單，使用過程中無需等待，開機后可立即進行電纜識別，具有攜帶方便、應用場合廣等特點，是目前國際同類儀器中技術zui先進，性能zui優越的新型電纜識別儀。
1.帶電識別，采用耦合方式施加信號，不影響電纜的正常運行，保證人身安全；
2.數據處理技術先進，一次測量同時提取幅度和相位信息，為識別結果判斷提供更全面的參考依據；
3.測試信號具有方向信息，測量過程中無需等待同步信號穩定，不受外界其他無線信號干擾，即開即用。
4.人機交互界面設計人性化，儀器具有兩種測量顯示界面，用戶可選擇快速測量模式或者專家測量模式，快速測量模式直接為用戶顯示出智能計算出的zui終測量結果，正確或錯誤；專家測量模式提供給用戶具體的測量參數以及測試結果，可供測試專業人員進行數據分析時使用。
5.抗干擾性能強，采用新型相位頻域數字濾波器技術和獨特DSP數字信號處理技術；
6.顯示部分使用3.5寸彩色高清液晶顯示器，界面簡潔大方，陽光下清晰可見；
7.測試操作簡單，一鍵式操作，無需連接外部其他配件，對測試現場周圍環境無要求；
8.大容量電池供電，不受使用場合限制；
9.配備測試軟鉗，解決電纜識別過程中多根電纜難以分離問題；
10.儀器輕巧美觀、便于攜帶。

帶電電纜識別儀（相位）性能指標
信號發射機
1.輸出頻率：低頻、中頻、高頻、混頻
2.輸出功率：高檔、低檔
3.輸出電壓：0-150V
4.施加方式：停電/帶電耦合、停電/帶電（低壓纜）直連
5.顯示界面：3.5寸液晶顯示
6.供電方式：鋰電池供電
7.工作時間：大于4h
8.重量：<3Kg
信號接收機
1.操作方式：軟按鍵、提示音
2.增    益：11檔，自動調整
3.顯示方式：彩色液晶顯示屏，顯示幅度、相位、線纜正誤等
4.識別方式：信號幅度、相位等多判據識別
5.相位顯示：數字、智能羅盤
6.耦合鉗：高靈敏度耦合鉗和軟鉗
7.供電方式：采用鋰電池供電，不受使用場合影響
8.工作時間：大于9h
9.重量：<1Kg
