MESB-2136D帶電電纜識別儀

參考標準：DL/T 409-2005

產品別稱：帶電電纜識別儀、帶電電纜識別儀測試儀、電纜識別儀

產品特性：

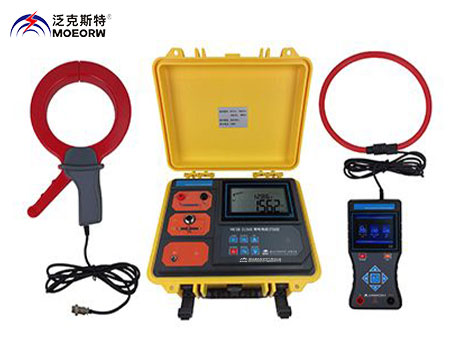

※同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成;
※通過儀器從多根電纜中準確識別出其中某一根目標電纜;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

帶電電纜識別儀

簡介
MESB-2136D 帶電電纜識別儀又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。

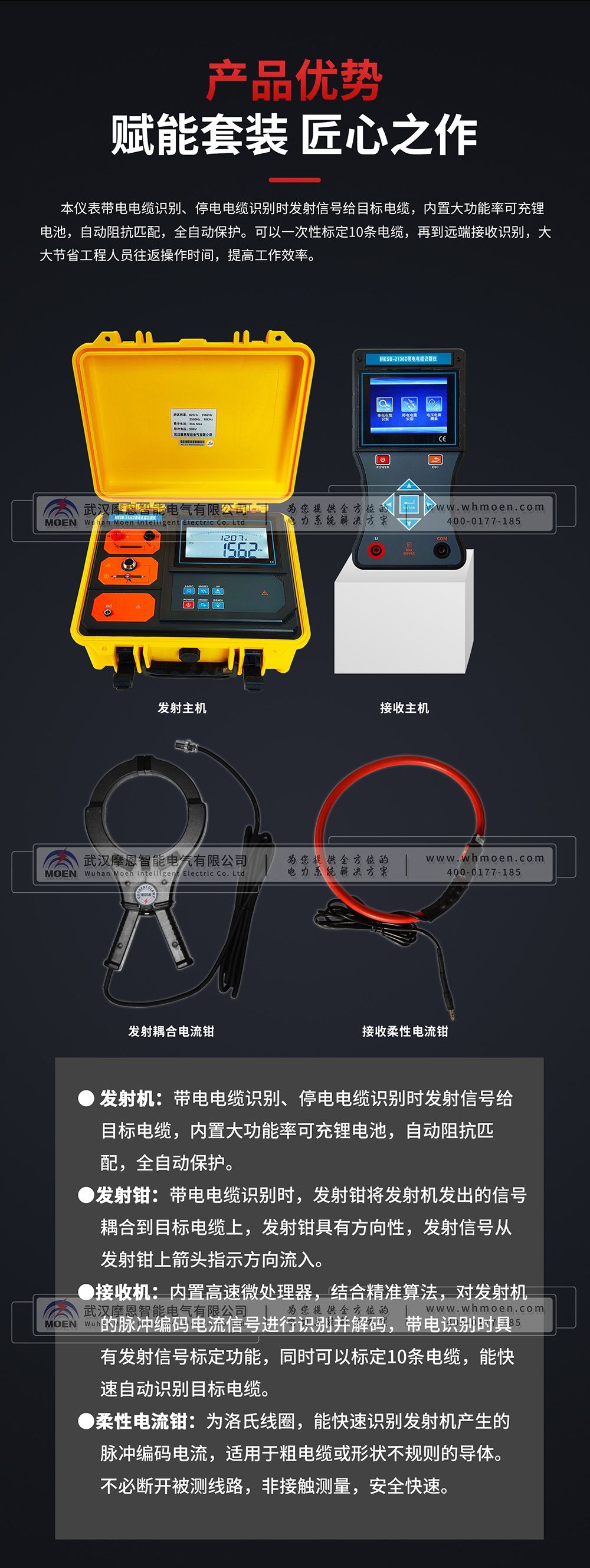

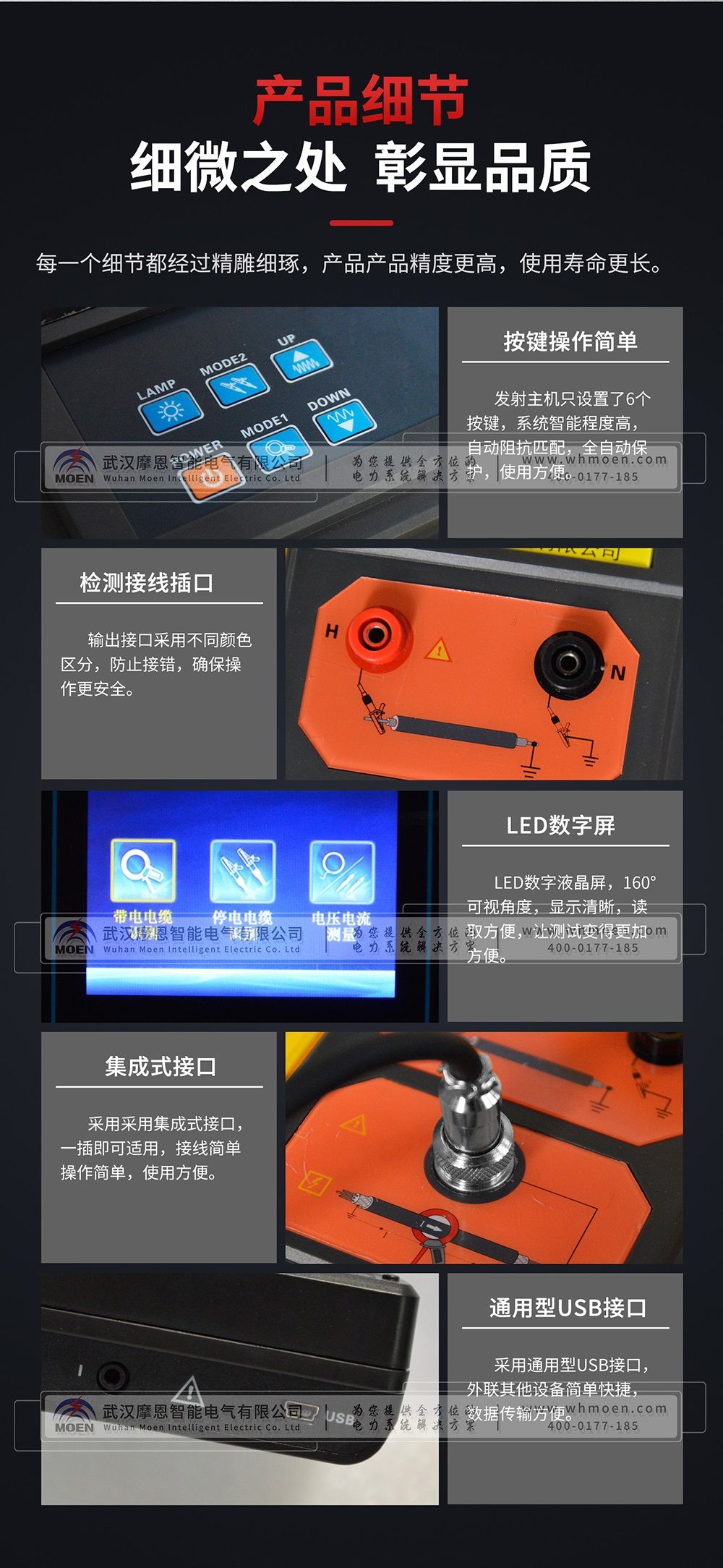

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

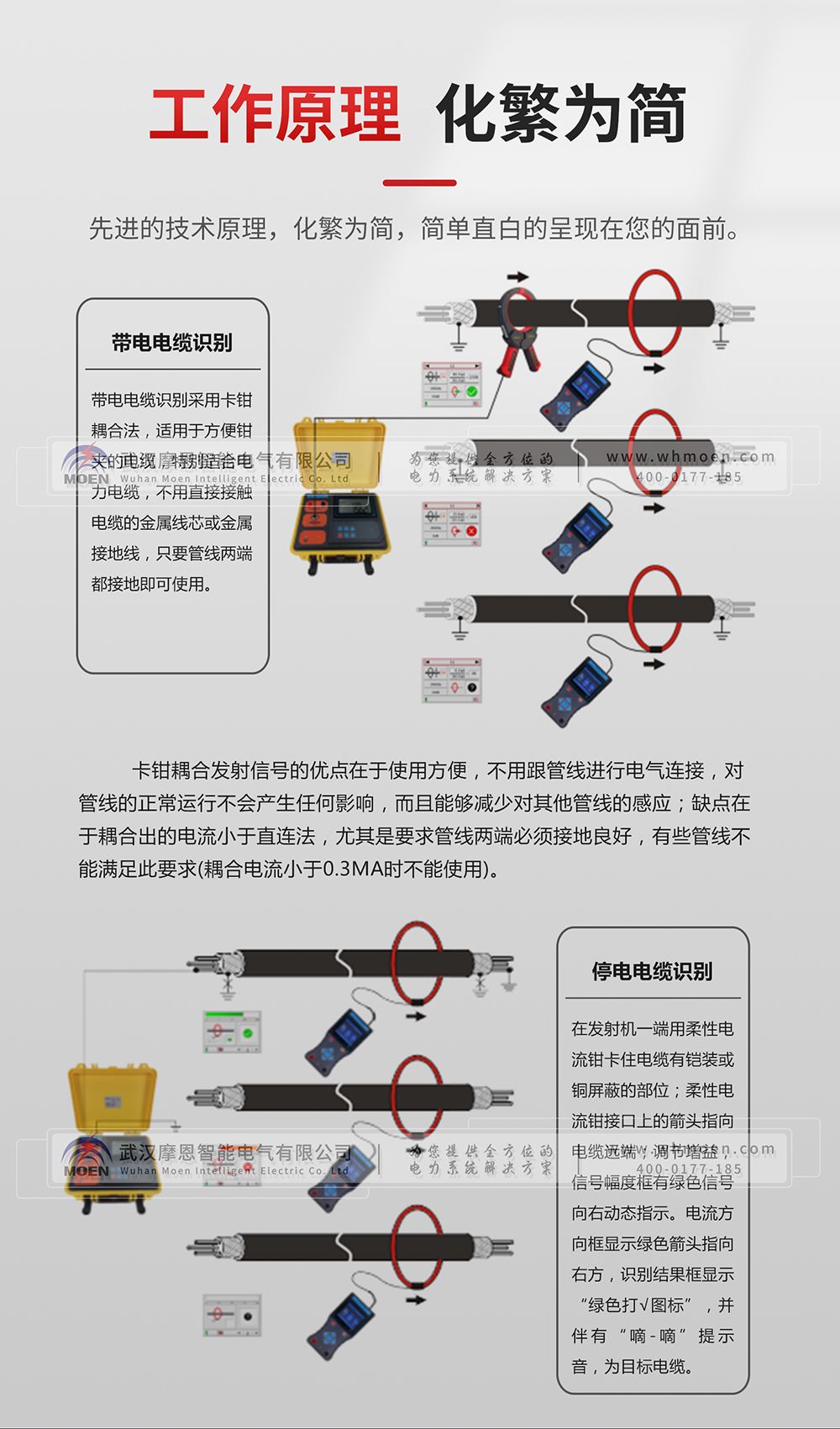

帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。

停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

帶電電纜識別儀簡介

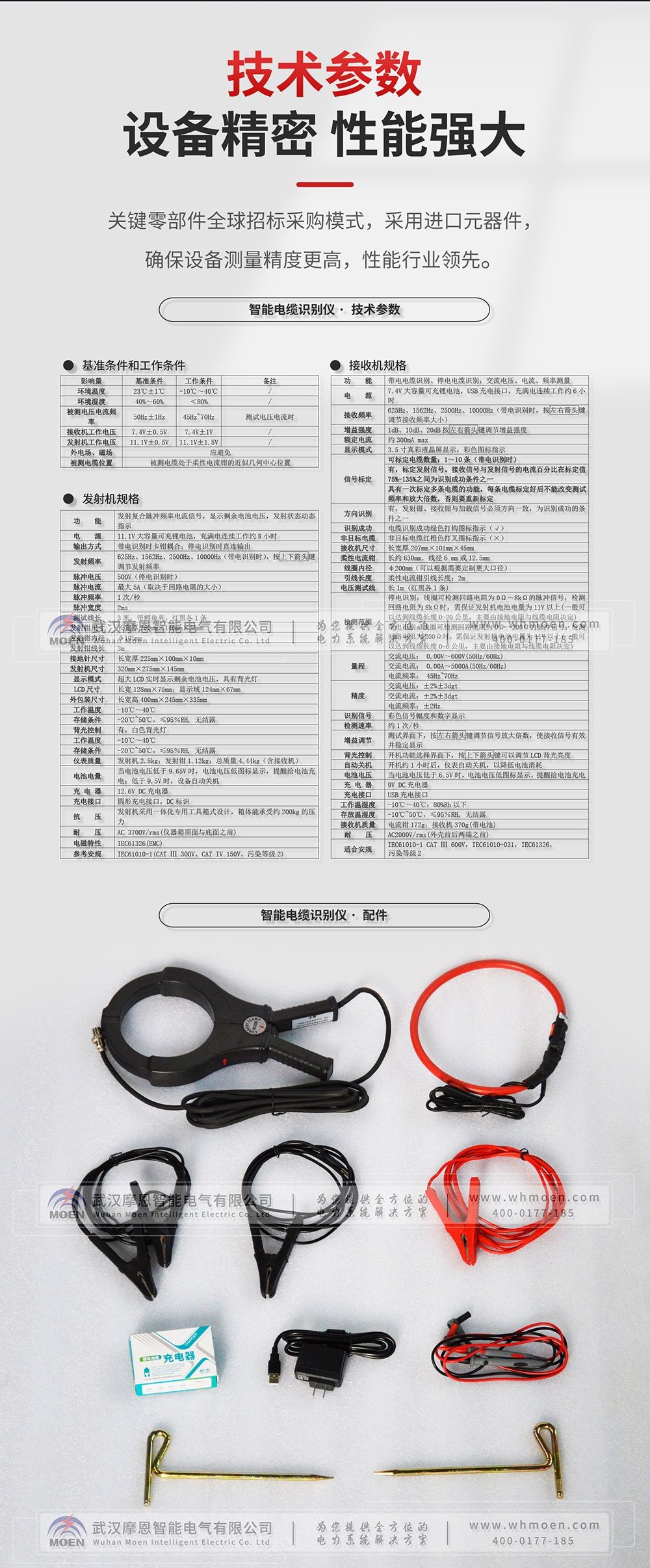

◆帶電電纜識別儀技術參數
1．基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃	/
環境濕渡	40%～60%	＜80%	/
被測電壓電流頻率	50Hz±1Hz	45Hz~70Hz	測試電壓電流時
接收機工作電壓	7.4V±0.5V	7.4V±1V	/
發射機工作電壓	11.1V±0.5V	11.1V±1.5V	/
外電場、磁場	應避免
被測電纜位置	被測電纜處于柔性線圈的近似幾何中心位置

2．發射機規格

功能	發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示
電源	11.1V大容量可充鋰電池，充滿電連續工作約8小時
輸出方式	帶電識別時卡鉗耦合；停電識別時直連輸出
發射頻率	625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率
脈沖電壓	500V（停電識別時）
脈沖電流	zui大5A（取決于回路電阻的大小）
脈沖頻率	1次/秒
脈沖寬度	2ms
發射鉗內徑	φ120mm
測試線長	3米，帶鱷魚夾，紅黑各1條
發射鉗尺寸	長寬厚300mm×175mm×50mm
發射鉗內徑	φ120mm
發射鉗線長	2m
接地針尺寸	長寬厚225mm×100mm×10mm
發射機尺寸	320mm×275mm×145mm
發射鉗尺寸	長寬厚300mm×175mm×50mm
顯示模式	超大LCD實時顯示剩余電池電壓，具有背光燈
LCD尺寸	長寬128mm×75mm；顯示域124mm×67mm
外包裝尺寸	長寬高400mm×245mm×335mm
工作溫度	-10℃～40℃
存儲條件	-20℃~50℃，≤95％RH, 無結露
背光控制	有，白色背光燈
工作溫度	-10℃～40℃
存儲條件	-20℃~50℃，≤95％RH, 無結露
儀表質量	發射機2.5kg；發射鉗1.08kg；總質量4.4kg（含接收機）
電池電量	當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機
充電器	12.6V DC充電器
充電接口	圓形充電接口，DC標識
抗壓	發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐壓	AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性	IEC61326(EMC)
參考安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

3．接收機規格

功能	帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量
電源	7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時
額定電流	約300mA max
顯示模式	3.5寸真彩液晶屏顯示，彩色圖標指示
信號標定	有，接收信號與發射信號的百分比，達到標定值60%以上為識別成功條件之一
方向識別	有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
電纜識別成功	綠色打鉤圖標指示（√）
非目標電纜	紅橙色打叉圖標指示（×）
接收機尺寸	長寬厚207mm×101mm×45mm
柔性電流鉗	長約630mm，線徑6 mm或12.5mm
線圈內徑	φ200mm（可以根據需要定制更大口徑）
引線長度	柔性電流鉗引線長度：2m
電壓測試線	長1m (紅黑各1條)
檢測范圍	停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電阻為10kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度3-10公里，主要由接地電阻與線纜電阻決定)
檢測范圍	帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度3-5公里，主要由接地電阻與線纜電阻決定)
量程	交流電壓： 0.00V～600V(50Hz/60Hz)
	交流電流： 0.00A～5000A(50Hz/60Hz)
	電流頻率： 45Hz~70Hz
精度	交流電壓：±2%±3dgt
	交流電流：±2%±3dgt
	電流頻率：±2%±3dgt
識別信號	彩色信號幅度和數字顯示
檢測速率	約1次/秒
增益調節	測試界面下，按左右箭頭鍵調節信號放大倍數，信號幅度條處于10~100處zui佳
背光控制	開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度
自動關機	開機約30分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電
充電器	9V DC充電器
充電接口	USB充電接口
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃~50℃，≤95％RH, 無結露
接收機質量	接收機：370g(帶電池)
耐壓	電流鉗：172g
耐壓	AC2000V/rms(外殼前后兩端之前)
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
