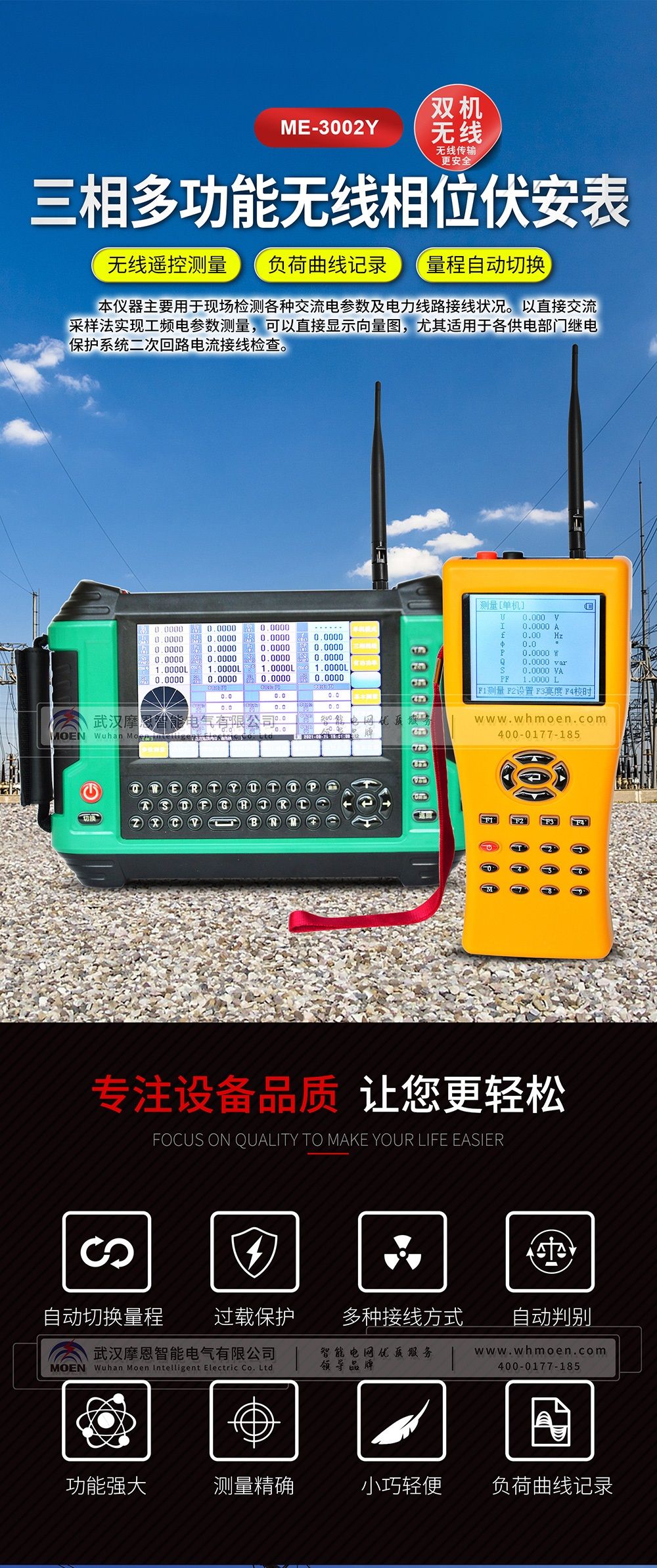

三相多功能無線相位伏安表

來源：6w1o9.cn    更新時間：2021-11-03

三相多功能無線相位伏安表簡介：
本儀器是新一代精密交流電參數測量儀器，主要用于現場檢測各種交流電參數及電力線路接線狀況。以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等）可以直接顯示向量圖，尤其適用于各供用電單位檢查電能計費系統及繼電保護系統的接線檢查。


三相多功能無線相位伏安表主要功能

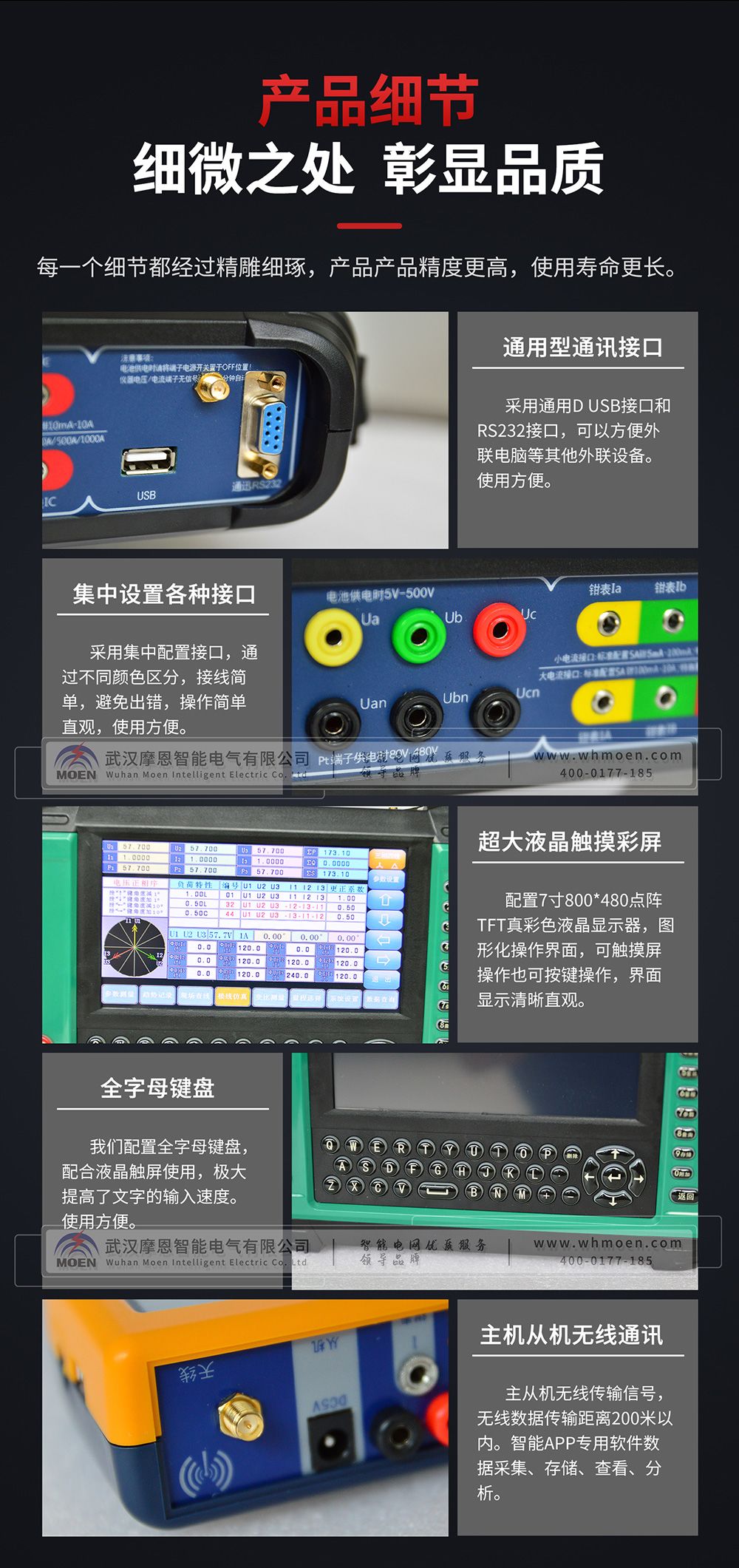

1.配置7寸800*480點陣TFT真彩色液晶顯示器，圖形化操作界面，可觸摸屏操作也可按鍵操作，界面顯示清晰直觀。
2.量程自動切換功能，無需手動切換。

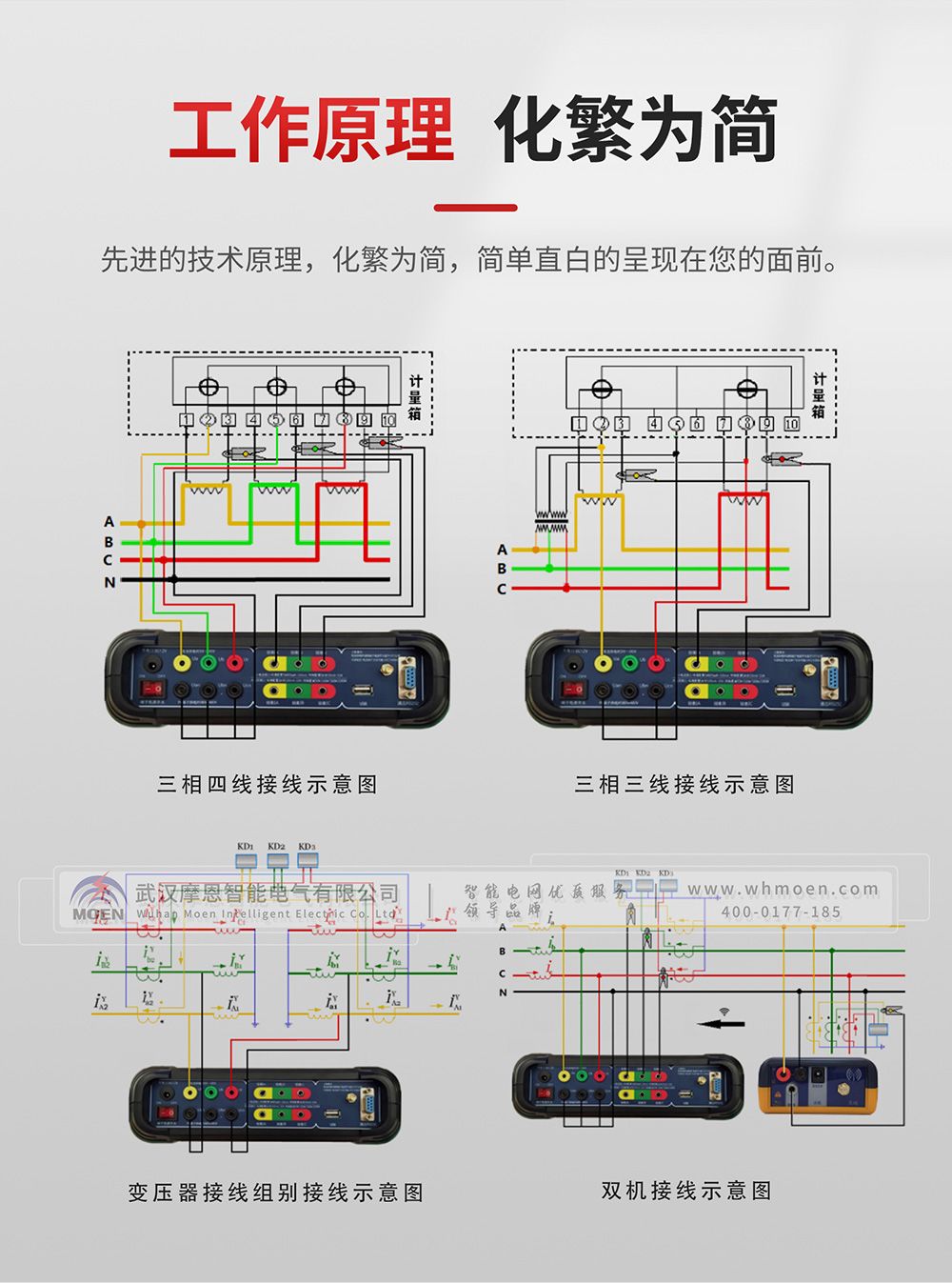

3.多種接線方式測量：可在單相、三相 Y/Δ等各種接線方式。

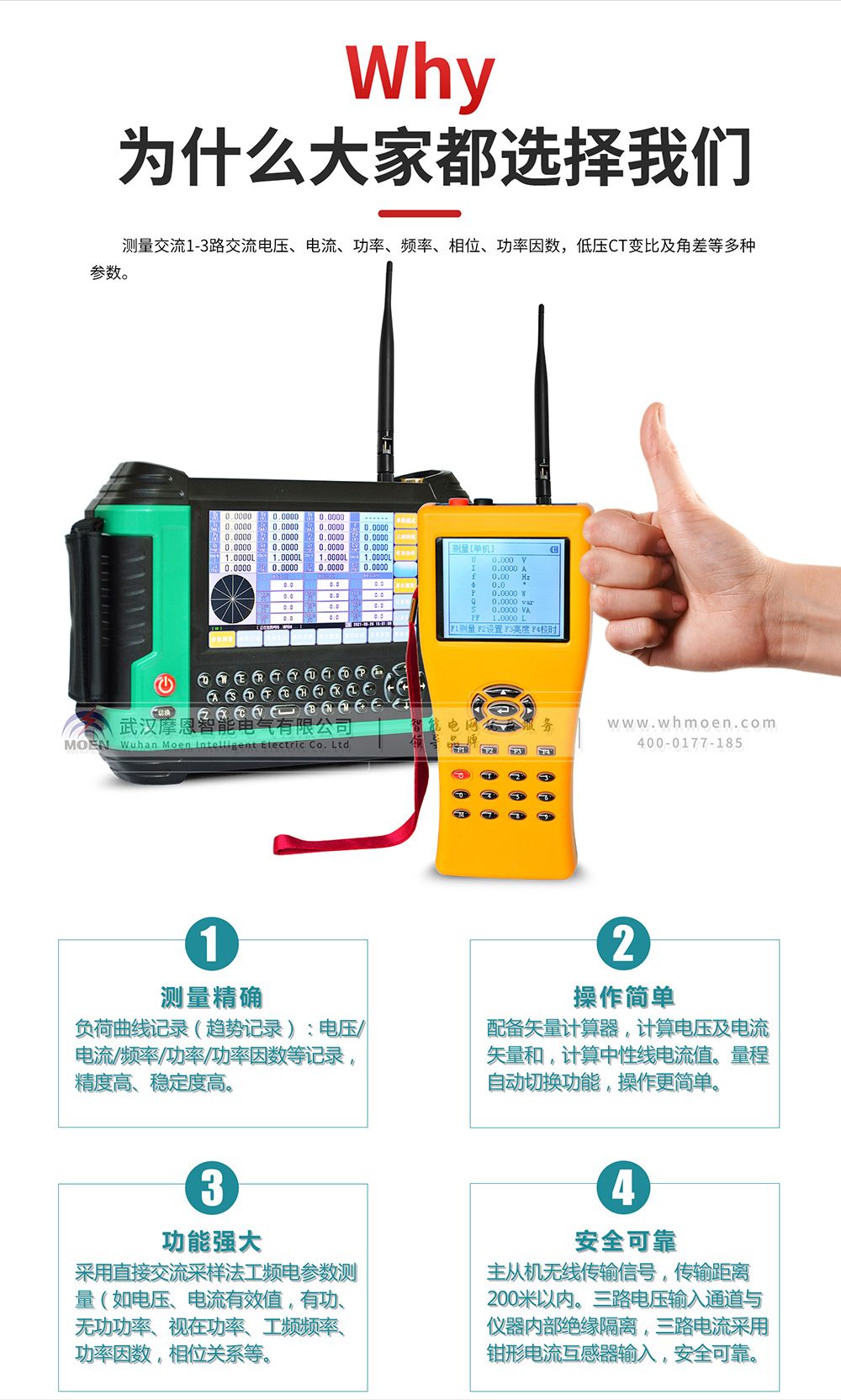

4.測量交流1-3路交流電壓、電流、功率、頻率、相位、功率因數，低壓CT變比及角差等多種參數。
5.自動判別P3/P4電能表計接線接線錯誤，并指出錯誤接線位置，顯示二次接線圖、功率表達式，并計算更正系數及追補電量。
6.負荷曲線記錄（趨勢記錄）：電壓/電流/頻率/功率/功率因數等數據項中任意選定4項進行記錄。
7.可進行電壓質量不平衡計算。
8.矢量計算器，計算電壓及電流矢量和，計算中性線計算電流值。
9.可設置PT、CT通過二次側測量，轉換成一次側數據。
10.能保存 4000 組測量數據，可查閱已保存的數據組及向量圖。
11.雙電源供電：交流測量端80V-450V直接供電，內置大容量7600mAh鋰電池供電。
12.內置標準漢字庫，可輸入漢字/字母/數字等存儲內容。
13.儀器配備USB接口，通過U盤直接導出測量數據在計算機上進行管理，利用上位機管理軟件對儀器數據進行瀏覽、編輯、打印(A4幅面) 標準格式試驗報告、備份等功能。
14.配備智能APP終端專用軟件，實時采集現場數據（電壓/電流/功率/功率因數）并自動繪制曲線圖進行數據分析及管理。
15.對現場用電設備進行24小時實時數據采集并監控，檢測三相負荷不平衡及負荷波動過程監測，顯示電壓偏差、三相電壓不平衡率及三相電流不平衡率。
16.無線傳輸及通迅功能：藍牙無線+智能APP專用軟件在安卓手持終端機上實現數據采集、存儲、查看、分析。
17.專用APP系統軟件適用性強，適用于所有安卓手機，圖形化中文界面、 觸摸操作。數據存儲量大，存儲數據包括電壓、電流、相位、功率、功率因數、向量圖、二次回路接線圖等測試數據。
18.具有數據查詢管理功能，對已存儲的包括電參數、向量圖、接線圖等測試數據進行查閱。
19.基于android系統手持終端的APP應用軟件功能更強大，終端掌機可用于調查取證功能(拍照、錄像、定位等功能。

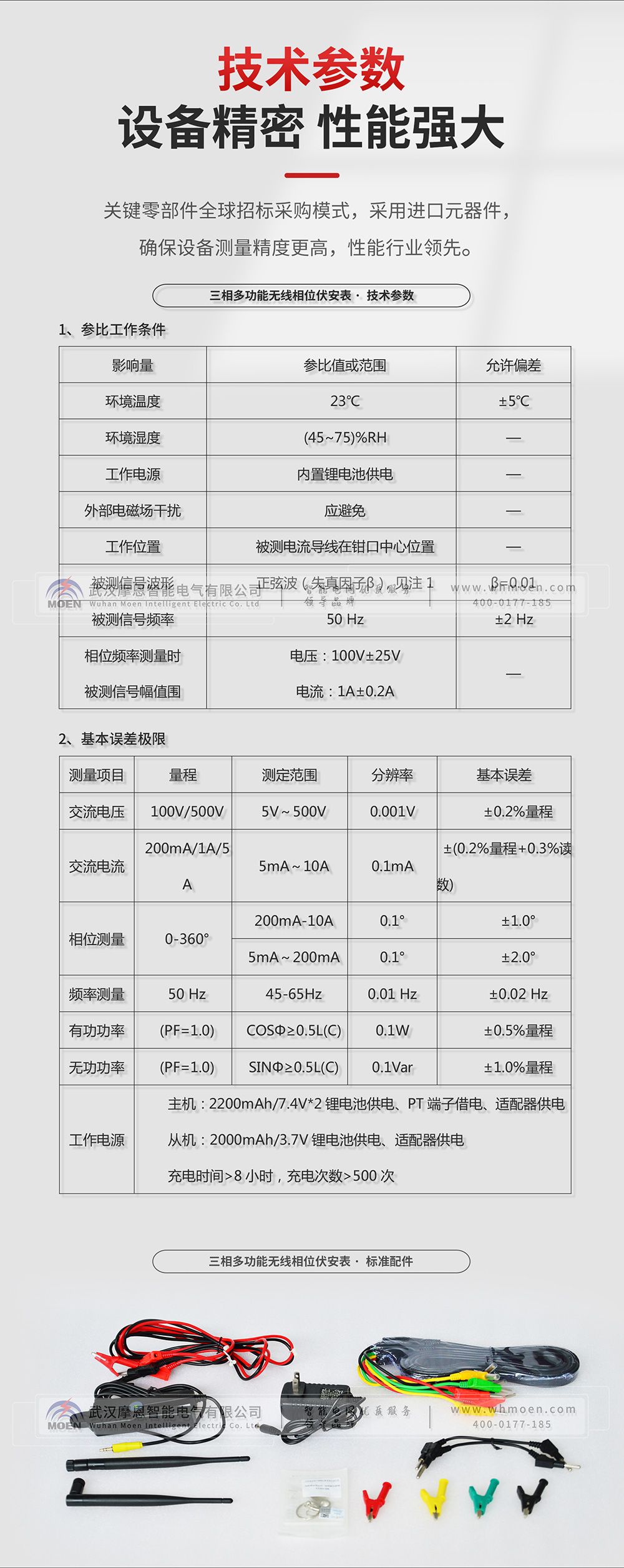

三相多功能無線相位伏安表主要技術指標
1．參比工作條件

影響量	參比值或范圍	允許偏差
環境溫度	23℃	±5℃
環境濕度	(45~75)%RH	—
工作電源	內置鋰電池供電	—
外部電磁場干擾	應避免	—
工作位置	被測電流導線在鉗口中心位置	—
被測信號波形	正弦波（失真因子β），見注1	β=0.01
被測信號頻率	50 Hz	±2 Hz
相位頻率測量時 被測信號幅值圍	電壓：100V±25V 電流：1A±0.2A	—

2．基本誤差極限

影響量	參比值或范圍	允許偏差
環境溫度	23℃	±5℃
環境濕度	(45~75)%RH	—
工作電源	內置鋰電池供電	—
外部電磁場干擾	應避免	—
工作位置	被測電流導線在鉗口中心位置	—
被測信號波形	正弦波（失真因子β），見注1	β=0.01
被測信號頻率	50 Hz	±2 Hz
相位頻率測量時 被測信號幅值圍	電壓：100V±25V 電流：1A±0.2A	—

注：相位測量在1.5mA-10mA，5V-10V時，相位誤差為±3°。額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
3． 測量特性說明
3.1 電壓通道
輸入方式：三路分別由UAN/UBN/UCN輸入，輸入阻抗：500KΩ；
測量方式：真有效值（RMS）原理。
3.2 電流通道
輸入方式：三路分別由IA、IB、IC鉗形電流互感器采樣輸入；
測量方式：真有效值（RMS）原理。
3.3在線記錄
  設置項目：U1、U2、U3、I1、I2、I3、Φ、P1、P2、P3、P、Q1、Q2、Q3、Q、cos1、cos2、cos3、cos 、F（每次任選4項）
周期間隔：1-99秒任意設置    起止時間：手動開始
4．安全特性
耐壓：電壓輸入端、交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯及引出線與鉗柄之間能承受1kV/50Hz 正弦波交流電壓歷時1分鐘的試驗。
絕緣電阻：在上所述試驗點之間絕緣電阻均大于100MΩ/1kV。
5．儀表外形尺寸和重量
主機：275×200×72mm，重量：1.2kg
鉗型電流互感器：140×40×19mm， 重量：0.160kg/把
整機尺寸（含附件）：423×336×126mm， 重量：5.5 kg/套
包裝尺寸（含防震墊）：470×380×240mm， 重量：6.5kg/套
6．使用條件
工作環境：溫度-15℃-+40℃   工作濕度≤90%RH
存儲環境：溫度-30℃-+60℃   存儲濕度≤95%RH
海拔高度：<1500米
7．工作電源
交流PT測量端供電：AC80V-480V   功耗7.5VA
直流鋰電池：7600mAh，充電時間>8小時，充電次數>500次。
適配器插座供電：AC220V/DC12V   50Hz
