互感器校驗臺

來源：6w1o9.cn    更新時間：2020-06-28

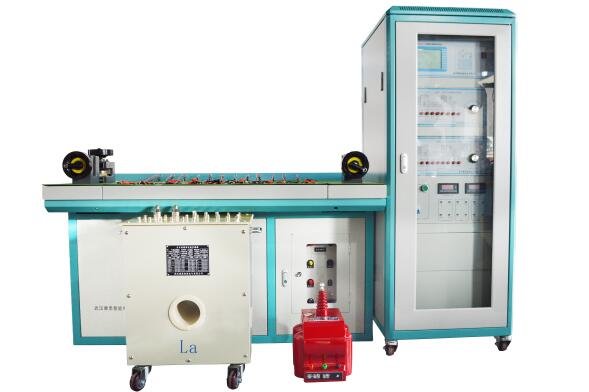

互感器校驗臺概述
MEHT互感器校驗臺是我公司為了適應現代互感器校驗的快速、準確的特點而開發的新一代互感器檢定裝置。該裝置由極速互感器校驗儀、電流負載箱、控制柜、電流互感器專用測試臺等幾個部分組成。在保持原技術特點的前提下，在電流互感器的快速測量、測試點的快速定位、以及負荷箱、各種變比的互感器覆蓋等方面有了很大的提高。



互感器校驗臺主要特點
(1)該裝置細調節采用了程控源技術，使測試點的定位更加快速、準確。
(2)該裝置在多只電流互感器測量速度方面有了質的提高，在3-5分鐘的
  時間里可測量十二只任何變比的電流互感器。
(3) 該裝置配置了1A、5A的標準電流互感器，電流負荷箱配置了1A、5A負載值2.5VA-80VA，電壓負載箱配置了100V、100/1.732負載值從1.25VA-158.75VA基本上可滿足用戶的要求。負載箱在測量時可進行自動切換。
(4) 該裝置可進行互感器的規程和非規程的測量，測量時用戶可指定對任何百分點的測量

互感器校驗臺主要技術指標
3．1、裝置使用的環境條件
溫    度：5C~40C
相對濕度：<80%（25C）
海撥高度：<2500m
電源頻率：50Hz 0.5Hz
電源電壓：220V5V
3．2、極速互感器校驗儀相關參數
1. 測量范圍：
同相分量（%）：0.0001~200.0 分辨率：0.0001
正交分量（分）：0.001~999.9 分辨率：0.001
阻抗（）：0.0001~60.0 分辨率：0.0001
導納：0.0001~60.0 分辨率：0.0001
2. 基本誤差：
同相分量：X=（X×2%+Y×2%2個字）
正交分量：Y=（X×2%+Y×2%5個字）
“X”、“Y”——儀器的顯示值
“5個字”——儀器的量化誤差
百分表： 1級
3. 工作范圍：
電流： （1%-149%）In  （In=5A）
  （5%-149%）In  （In=1A）
4.工作負荷：
電流： To對Tx<0.12 cos=1
5. 極性錯誤指示
額定工作電流的5%以上，誤差超過180%時，應有極性指示。
注意:如果大于額定工作電流的10%以上,仍未出現應有的極性指示,說明軟件有故障,請不要再增加電流,以免燒壞儀器.
6. 變比錯誤指示
額定工作電流的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。
7. 絕緣和耐壓試驗及說明：
端子Tx和（）端子相通
K和D端子均與（）端子不通
電源插座對外殼能承受1.5KV，1min耐壓
8. 外型尺寸：（L 445×W 330×H 140）mm3
9. 重量：10kg
4． MEHT全自動互感器校驗臺的控制柜
MEHT全自動互感器校驗臺的控制柜部分受控于極速互感器校驗儀，它根據指令輸出一定的電壓，使互感器到達預定的工作電流或工作電壓。
