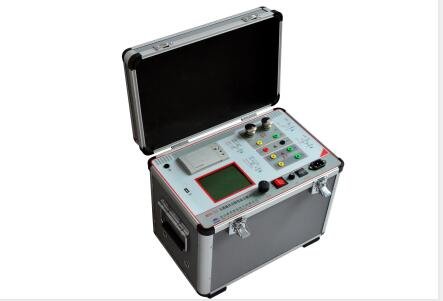

互感器伏安特性測試儀

來源：6w1o9.cn    更新時間：2020-06-28

武漢摩恩提供互感器伏安特性測試儀注意事項、互感器伏安特性測試儀廠家價格、互感器伏安特性測試儀廠家報價，產品選型，技術支持，互感器伏安特性測試儀裝置將自動升壓并能自動將伏安特性測試曲線描繪出來，省去手動調壓、人工記錄、描曲線等煩瑣勞動。快捷、簡單、方便

互感器伏安特性測試儀廠家產品主要性能特點
1.僅需設定測試電壓、電流和步長，裝置將自動升壓并能自動將伏安特性測試曲線描繪出來，省去手動調壓、人工記錄、描曲線等煩瑣勞動?？旖?、簡單、方便。
2.功能全面，可測試CT/PT伏安特性、變比和極性、10%的誤差曲線、角差、比差。
3.可外接升壓器擴展輸出電壓范圍。
4.伏安特性試驗單機輸出電壓0-2500V、電流0-20A；采用外接升壓器輸出電壓0-4000V、電流0-1.5A，可做500KV等級1A的互感器伏安特性試驗。
5.220V單電源輸入，避免了使用380V時的危險。
6.大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
7.采用數字鍵盤，方便數字輸入。
8.帶有大容量存儲器，可存儲100組測試數據，掉電不丟失。
9.RS232通信接口，可連接電腦進行試驗，測試數據也可上傳至電腦編輯保存。

互感器伏安特性測試儀廠家主要技術參數

	輸出范圍	伏安特性測試參考負載能力	測量準確度
內置升壓器	0~2500V（220V電源） 0~20A	1A/2500V 2A/1500V  5A/600V 10A/220V  20A/30V	在二次側電壓≥50V， 二次側電流 ≥200mA時： 伏安特性準確度：0.5級 變比測量準確度：0.5級
外置升壓器	0-4000V/1A	1A/4000V	在二次側電壓≥50V， 二次側電流≥200mA時： 伏安特性準確度：0.5級 變比測量準確度：0.5級
內置升流器	0---600A	800VA	變比測量精度＜1%
主機工作電源		AC 220V  50 Hz /60Hz（±2 Hz）
工作環境溫度		-10°C ～ +50°C
測試儀主機體積		425(L)×300(W)×290(H) mm3
測試儀主機重量		26Kg

互感器伏安特性測試儀廠家基本結構
基本結構由測試儀主機和可選購的外接升壓器組成。
測試儀主機由內置升壓器、DSP控制電路、采樣處理電路、320×240點陣全漢化LCD、40列微型打印機、PC通信接口、主機電源以及測試所需的各種接口等部分組成。
3．面板說明

互感器伏安特性測試儀廠家儀器面板圖

（1）PT變比測試二次側輸入端子
（2）CT/PT伏安特性測試電壓輸出端子
PT變比測試一次電壓輸出端子
CT變比測試二次電流輸入端子
（3）CT變比測試一次側輸出端子
（4）高壓輸出開關
（5）工作電源開關
（6）數字鍵盤
（7）面板打印機
（8）RS232通訊口
（9）外部升壓器測量的數據口
（10）安全接地端子
（11）液晶屏

互感器伏安特性測試儀廠家系統設置

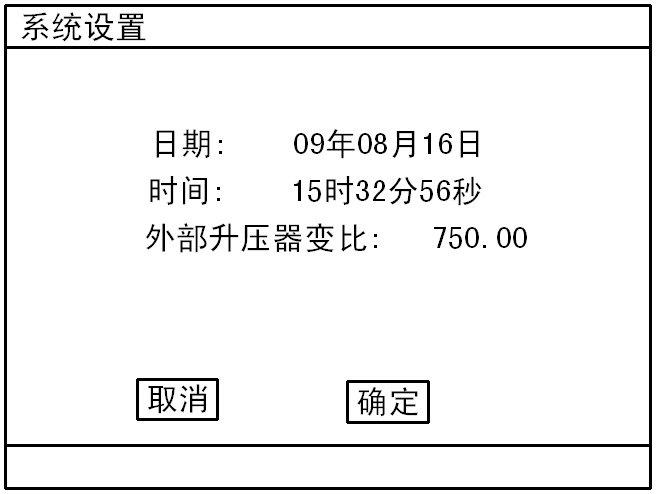

圖14 系統設置界面
在主菜單中選擇系統設置，則顯示上圖界面，在該界面中可以修改系統的時間，設置外部升壓器變比。
說明：升壓器變比的設置方法應根據所使用的升壓器參數確定，計算方法：升壓器變比=升壓器高壓側電壓/升壓器數據口電壓，例如升壓器高壓電壓為3000V，數據口電壓為4V，那么對應變比就是750。
