全自動變壓器綜合測試臺廠家

來源：6w1o9.cn    更新時間：2020-05-27

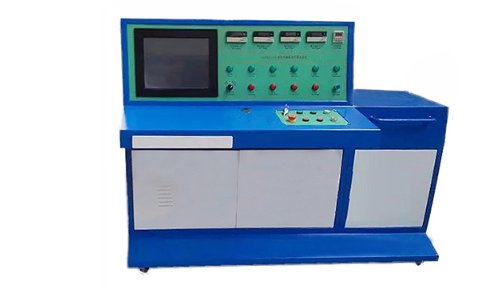

全自動變壓器綜合測試臺廠家簡介
武漢摩恩提供便全自動變壓器綜合測試臺廠家價格，全自動變壓器綜合測試臺廠家報價，產品選型，技術支持，分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。


全自動變壓器綜合測試臺符合GB/T4776，GB/T5169，GB/4285-1993等相關國家標準。
該試驗臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。
該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。

全自動變壓器綜合測試臺廠家測試項目
三相電壓有效值
三相電流有效值
三相有功損耗
三相無功損耗
三相平均值電壓
三相電壓平均值
三相電流平均值
總功率
空載電流百分比
阻抗電壓百分比
頻率
功率因數
工頻耐壓試驗
倍頻感應試驗


全自動變壓器綜合測試臺技術參數

項目	測量范圍	相對誤差
電壓	0.1～650V	+（0.2%讀數+0.1%量程）
電流	0.1～200A	+（0.2%讀數+0.1%量程）
功率	U*I	+（0.2%讀數+0.1%量程）
功率因數	0.1~0.9999	+ 3%
變比	1.000～9999.9	0.2級
組別	00～11
電源	AC380V+10%               50HZ+2%
使用環境	工作溫度范圍0~40℃  相對濕度30%~90%

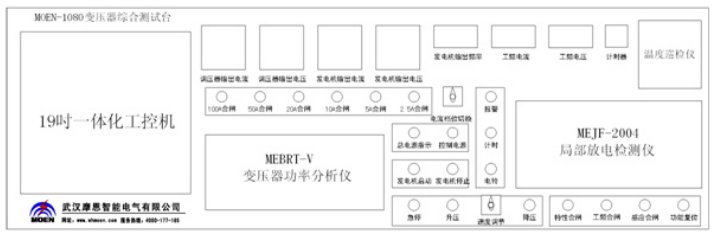

全自動變壓器綜合測試臺廠家操作臺上面板說明


全自動變壓器綜合測試臺廠家特性試驗
空載試驗
▼將試驗臺的三相四線|連接到總電源上。
▼將試驗臺的“接被試變壓器”與被測試的變壓器的低壓側。
▼合上空氣開關，打開電源鎖開關,這時總電源指示燈亮。
▼接儀器電源打開儀器開關，特性測試儀顯示屏顯示友好界面。
▼設置特性測試儀的參數（操作詳見多功能測試儀說明書）。
▼根據試驗需要選擇合適的電流檔位，相應的指示燈亮。
▼按下“10kV特性合閘”按鈕，特性合閘指示燈亮。
▼按下“三相合閘”按鈕，三相合閘指示燈亮。
▼按下升壓按鈕可點動升壓，同時升壓指示燈亮。
▼觀察特性測試儀上的電壓指示，達到需要電壓時停止升壓。如在升壓過程中，有異樣請馬上按下“急?！卑粹o，試驗停止，調壓器自動降壓。
▼操作特性測試儀，打印出測試數據。
▼按下“降壓”按鈕，降壓指示燈亮，當降壓指示燈滅掉的時候，調壓器到零位。
▼按下“三相分閘”按鈕，三相分閘指示燈亮。
▼按下“功能復位”按鈕，試驗結束。
負載試驗
▼同空載試驗。根據實際情況選擇合適的電流檔位，設置好對應的電流互感器變比，設置特性測試儀測量負載時的參數。
▼接線與空載試驗相同，只是將“接被試變壓器”接到被試變壓器的高壓側，低壓側短接。

全自動變壓器綜合測試臺廠家倍頻試驗
▼設置耐壓時間40s。
▼按下“發電機啟動”按鈕，發電機啟動，同時發電機啟動指示燈亮。待發電機運行平穩后按下“勵磁合閘”按鈕，勵磁指示燈亮，按下“三相合閘”按鈕，三相合閘指示燈亮，zui后按下“倍頻合閘”按鈕，倍頻合閘指示燈亮。
▼按下升壓按鈕可點動升壓，同時升壓指示燈亮。
▼觀察倍頻電壓表上的電壓指示，達到需要電壓時停止升壓。如在升壓過程中，有異樣請馬上按下“急?！卑粹o，試驗立即停止，急停按鈕復位后調壓器自動降壓。
▼計時時間到后會自動降壓，當降壓指示燈滅掉的時候，調壓器到零位。當系統沒有自動降壓時，可通過“降壓”按鈕降壓
▼按下“三相分閘”按鈕，三相分閘指示燈亮。
▼按下“勵磁分閘”按鈕，勵磁分閘指示燈亮。
▼按下“功能復位”按鈕，一次試驗結束，此時試驗無電壓輸出。如果繼續下一臺變壓器倍頻耐壓試驗，發電機不用停。
▼按下“發電機停止”按鈕，倍頻耐壓試驗結束。
