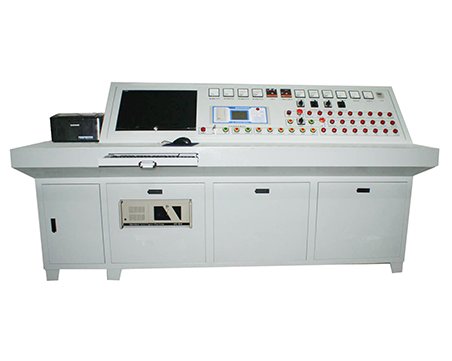

變壓器綜合測試臺

來源：6w1o9.cn    更新時間：2020-06-16

變壓器綜合測試臺簡介
綜合試驗臺符合GB/T4776，GB/T5169，GB/4285-1993等相關國家標準。
該試驗臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。
該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。



變壓器綜合測試臺測試項目
▼三相電壓有效值
▼三相電流有效值
▼三相有功損耗
▼三相無功損耗
▼三相平均值電壓
▼三相電壓平均值
▼三相電流平均值
▼總功率
▼空載電流百分比
▼阻抗電壓百分比
▼頻率
▼功率因數
▼倍頻感應試驗


變壓器綜合測試臺技術參數

項目	測量范圍	相對誤差
電壓	0.1～500V	+（0.2%讀數+0.1%量程）
電流	0.1～5A	+（0.2%讀數+0.1%量程）
功率	U*I	+（0.2%讀數+0.1%量程）
功率因數	0.1~0.9999	+ 3個字
變比	1.000～9999.9	0.2級
組別	00～11
電源	AC220V+10%               50HZ+2%
使用環境	工作溫度范圍0~40℃  相對濕度30%~90%

變壓器綜合測試臺面板整體布局圖

試驗操作臺分為兩個區域，左邊為空載試驗、負載試驗及感應試驗區域，右邊為工頻試驗區域
