油浸式試驗變壓器廠家

來源：6w1o9.cn 更新時間：2020-05-12

油浸式試驗變壓器廠家簡介

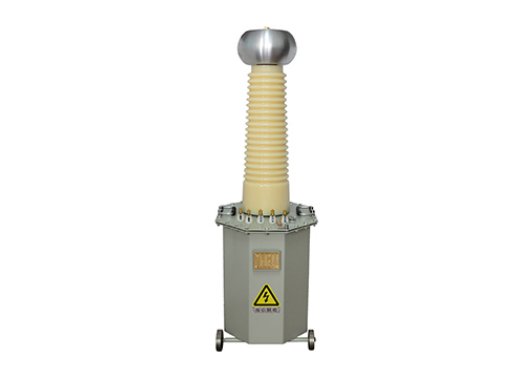

武漢摩恩提供油浸式試驗變壓器廠家價格、油浸式試驗變壓器廠家報價，產品選型，技術支持，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小
油浸式試驗變壓器廠家

YD系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，YD（JZ）系列輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。

油浸式試驗變壓器廠家交直流試驗變壓器主要技術參數表
1.YD（JZ）系列輕型交直流試驗變壓器（見表1）

型號	容量 (kVA)	高壓電壓（kV）		高壓電流（mA）		低壓輸入		變比	溫升℃ (30分鐘)
型號	容量 (kVA)	AC	DC	AC	DC	電壓(V）	電（A）	高/儀	溫升℃ (30分鐘)
YD（J Z）-1.5/50	1.5	50	70	30	21	200	7.5	500	10
YD（J Z）-3/50	3	50	70	60	42	200	15	500	10
YD（J Z）-5/50	5	50	70	100	71	200	25	500	10
YD（J Z）-10/50	10	50	70	200	142	200	50	500	10
YD（J Z）-20/50	20	50	70	400	285	400	50	500	10
YD（J Z）-30/50	30	50	70	600	428	400	75	500	10
YD（J Z）-40/50	40	50	70	800	571	400	100	500	10
YD（J Z）-50/50	50	50	70	1000	714	400	125	500	10
YD（J Z）-10/100	10	100	140	100	71	200	50	1000	10
YD（J Z）-20/100	20	100	140	200	142	400	50	1000	10
YD（J Z）-30/100	30	100	140	300	214	400	75	1000	10
YD（J Z）-40/100	40	100	140	400	285	400	100	1000	10
YD（J Z）-50/100	50	100	140	500	357	400	125	1000	10
YD（J Z）-20/150	20	150	210	133	95	400	50	1500	10
YD（J Z）-30/150	30	150	210	200	142	400	75	1500	10
YD（J Z）-40/150	40	150	210	267	190	400	100	1500	10
YD（J Z）-50/150	50	150	210	333	238	400	125	1500	10
YD（J Z）-100/150	100	150	210	667	476	400	250	1500	10

2.YD系列輕型交流試驗變壓器（見表2）
表1. YD（JZ）系列輕型交直流試驗變壓器

表2.YD系列輕型交流試驗變壓器

型號	容量 (kVA)	高壓電壓（kV）	高壓電流（mA)）	低壓輸入		變比 (高/儀)	溫升℃ (30分鐘)
型號	容量 (kVA)	高壓電壓（kV）	高壓電流（mA)）	電壓(V)	電流(A)	變比 (高/儀)	溫升℃ (30分鐘)
YD-1.5/50	1.5	50	30	200	7.5	500	10
YD-3/50	3	50	60	200	15	500	10
YD-5/50	5	50	100	200	25	500	10
YD-10/50	10	50	200	200	50	500	10
YD-20/50	20	50	400	400	50	500	10
YD-30/50	30	50	600	400	75	500	10
YD-50/50	50	50	1000	400	125	500	10
YD-5/100	5	100	50	200	25	1000	10
YD-10/100	10	100	100	200	50	1000	10
YD-20/100	20	100	200	400	50	1000	10
YD-30/100	30	100	300	400	75	1000	10
YD-50/100	50	100	500	400	125	1000	10
YD-20/150	20	150	133	400	50	1500	10
YD-30/150	30	150	200	400	75	1500	10
YD-50/150	50	150	333	400	125	1500	10
YD-100/15	100	15	6667	400	250	150	10
YD- 50/200	50	200	250	400	125	2000	10
YD-100/200	100	200	500	400	250	2000	10
YD-150/200	150	200	750	400	375	2000	10
YD-200/200	200	200	1000	400	500	2000	10
YD-300/200	300	200	1500	400	750	2000	10
YD-50/300	50	300	167	400	125	3000	10
YD-100/300	100	300	333	400	250	3000	10
YD-150/300	150	300	500	400	375	3000	10
YD-200/300	200	300	667	400	500	3000	10
YD- 300/300	300	300	1000	400	750	3000	10

注：以上提供的目錄，為本公司的通用參數的試驗變壓器，如有特殊參數規格，也可根據用戶提供的參數和要求設計生產，以滿足客戶的需要。

油浸式試驗變壓器廠家試驗變壓器的使用操作方法
1．試驗變壓器做被試品的工頻耐壓試驗使用接線原理圖見圖6。

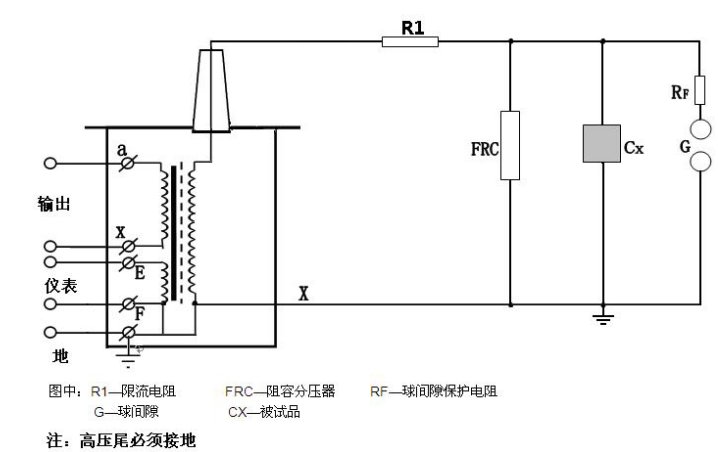

圖6：被試品工頻耐壓試驗接線圖
工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。
球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。
在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓(見圖6)。
2．試驗變壓器在做被試品的直流耐壓或泄露試驗時接線原理圖如圖7。
注：此試驗應先抽出短路桿“D”，圖7中所示。
油浸式試驗變壓器廠家試驗變壓器的使用操作方法

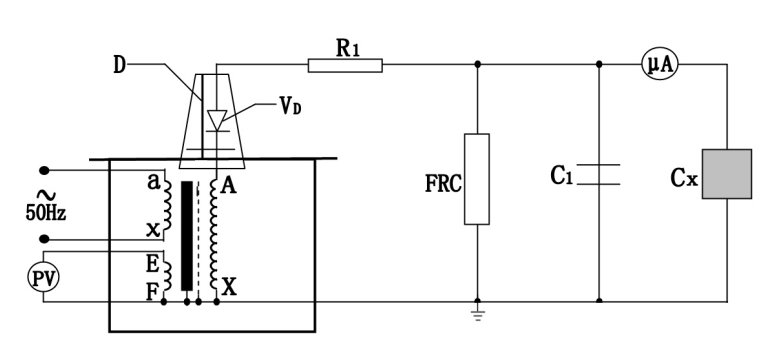

圖7：高壓直流泄露試驗接線圖
圖中：VD—高壓硅堆 R1—限流電阻 C1—高壓濾波電容
FRC—阻容分壓器 CX—被試品 μA—帶保護微安表
泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的zui大整流。如電壓硅堆的zui大整流電流為100mA時用于60kV的試驗裝置中，限流電阻按R1=60/0.1=600kΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。高壓濾波電容C1一般選擇在0.01~0.1μF，當被試品的電容量很大時，C1可省略不用。
