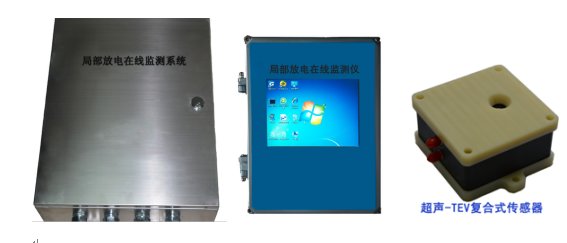

GIS局部放電在線監系統選型

來源：6w1o9.cn    更新時間：2020-05-12

GIS局部放電在線監系統選型簡介
武漢摩恩提供GIS局部放電在線監系統廠家價格、GIS局部放電在線監系統廠家報價，產品選型，技術支持，系統采用多種抗干擾措施，能夠有效的去除現場環境中的干擾，準確提取局部放電信號，判斷設備運行狀況


開關柜是電力系統中非常重要的電氣設備。隨著電網的發展和設備技術的提高，10，35kV系統開關柜在電網中已大量使用。
開關柜的在長期運行中，由于各種客觀原因造成開關柜在安裝和投運后的過程中出現電纜搭接處故障、母線故障、觸頭故障、操作機構故障、避雷器故障等，從而對電網的可靠運行帶來了隱患，直接影響設備的安全穩定運行。

GIS局部放電在線監系統選型功能及特點
1、抗干擾能力高，監測數據準確
系統采用多種抗干擾措施，能夠有效的去除現場環境中的干擾，準確提取局部放電信號，判斷設備運行狀況；
2、安裝簡便、快捷
由于電力行業的特殊性，不能長時間停電施工，該系統在設計初按照簡便快捷的宗旨，無需改動原有設備結構就能夠快速安裝，且安裝后不影響設備正常運行，維護簡單。
3、無需停電即可查詢、設置參數、維護
該系統采用模塊化設計，采用統一數據總線的方式，無需停電即可對各單元進行數據查詢、參數設置。
4、多種監測手段結合，測量數據更加有效
采用聲電聯合測試（超聲波法和地電波法），通過聲電數據結合分析，能有效的提取局部放電信號。
5、多種數據分析手段
系統可顯示實時波形、趨勢圖、頻域分析圖等多種圖形，能夠有效的分析放電種類及疑似故障點。


GIS局部放電在線監系統選型基本原理
在高壓設備有局部放電時會產生聲、光、電磁波、熱、化學物質等信號，通過相應的傳感器捕捉到這些信號，并對這些信號進行處理，轉化為可讀信息，通過分析該信息得到當前設備的運行狀況。

GIS局部放電在線監系統選型現場監測單元主要技術參數：

技術特性
通道數	16個電信號接口
采樣率	zui大200MGa/s
采樣精度	12bit
量程范圍	0.01mV～20V/100dB
頻帶范圍	10kHz-100MHz
本量程非線性誤差	5%
電源模式	內置鋰電池/AC 220V
顯示
顯示屏	6.5寸 TFT真彩色觸摸液晶顯示屏
分辨率	640×480
操作	全觸摸屏操作
存儲
物理存儲	4GB
硬盤	32G固態硬盤 用于存儲試驗記錄及試驗數據
接口
RS232*2	用于與PC機同步傳輸接口
USB*2	可外接鼠標鍵盤，以及外接移動存儲設備
電信號接口	16路BNC接口，用于信號輸入
網口*1	用于連接網絡
通用說明
CPU	主頻1.6GHz
系統	WIN7
使用環境溫度	-20℃至60℃
存儲環境溫度	-20℃至45℃
