大地網接地電阻測試儀
廠家簡介
武漢摩恩提供大地網接地電阻測試儀廠家價格、大地網接地電阻測試儀廠家報價，產品選型，技術支持，大地網接地電阻測試儀主要用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。
一、
大地網接地電阻測試儀廠家儀器概述
目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

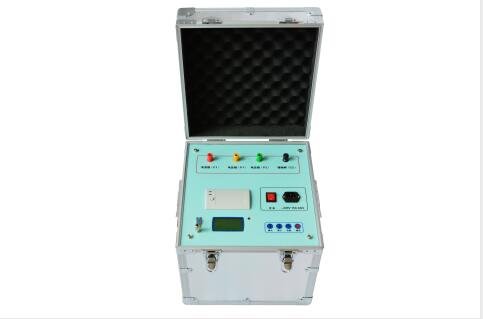

MEDW-5A 大地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器是測量地網接地電阻和接地點之間的接地導通的專用儀器。儀器采用變頻抗干擾技術，不需大電流測量，能在變電站強干擾環境下測得50Hz的準確數據，測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。儀器能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性。
二、
大地網接地電阻測試儀廠家性能特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差zui小 0.25Hz，zui大為5Hz?？捎糜?0hz或60hz兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得 儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、測量精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大地網。
4、功能強大。可測量電流樁，電壓樁，地網阻抗、接地電阻，接地導通、土 壤電阻率等。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
7、安全可靠。儀器具有接地保護，限流和限壓保護，聲光報警等功能，以確保試驗人員和設備的安全。
三、大地網接地電阻測試儀廠家技術指標
1、測量范圍：0～5000Ω（含電流樁阻抗）
2、分 辨 率：0.001mΩ
3、測量誤差：±（讀數×2％+0.005Ω）
4.抗工頻50Hz 電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：單頻：40-70Hz 分辨率0.01Hz 隨意設置
雙頻：50±0.25Hz 到 50±5.0Hz 步進0.25Hz
60±0.25Hz 到 60±5.0Hz 步進0.25Hz
7、zui大輸出電流：5A
8、zui大輸出電壓：400V
9、測量線要求： 電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
10、供電電源：AC220V±10％，50Hz
11、外形尺寸：440×350×210
12、儀器重量：18kg
四、大地網接地電阻測試儀廠家儀器原理

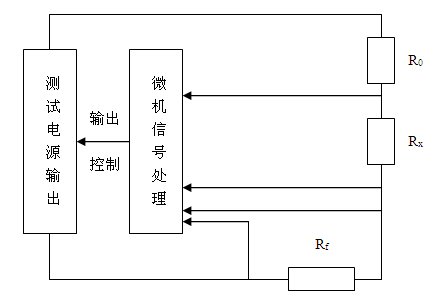

圖1測量原理示意圖
1、R0 回路電阻大約5～200Ω
2、Rx 測試電阻大約0～200Ω
3、Rf 標準電阻
4、測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1.5mm2
5、測量電壓線1：長度為0.618D；線徑： ≥1.0mm2
6、測量電壓線2： 接被測地網
7、測量接地線： 接被測地網。
五、大地網接地電阻測試儀廠家面板介紹

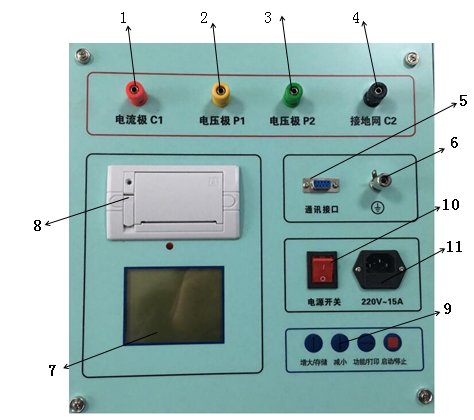

圖 2面板示意圖
1：電流極(C1) 2：電壓極(P1) 3：電壓極(P2) 4：接地網(C2)
5：232串口 6：接地柱 7：液晶屏 8：打印機
9：鍵盤 10：電源開關 11：220V電源插座
9：鍵盤區：
“”增大/存儲鍵——修改菜單內容，采用循環滾動方式。
“”減小鍵 ——修改菜單內容，采用循環滾動方式。
“”功能/打印鍵——選擇菜單項，被選中項反白字體顯示。
“”啟動/停止鍵——在【測試】選項上按此鍵進入測試狀態。
六、大地網接地電阻測試儀廠家注意事項
1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。
2、四極法測量時儀器會自動消除接線誤差。
3、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。
4、測量線根據地網的大小由使用者自配。
武漢摩恩提供大地網接地電阻測試儀廠家價格、大地網接地電阻測試儀廠家報價，產品選型，技術支持，大地網接地電阻測試儀主要用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。
