抗干擾介質損耗測試儀廠家簡介
武漢摩恩提供抗干擾介質損耗測試儀廠家價格、抗干擾介質損耗測試儀廠家報價，產品選型，技術支持，抗干擾介質損耗測試儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備。
一、
抗干擾介質損耗測試儀廠家概述
介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
MEJS-801D全自動抗干擾介質損耗測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供zui高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
二、
抗干擾介質損耗測試儀廠家性能特點
1、具備CVT的自激法測試，一次接線，同時測量C1、C2的電容和tgδ。
2、具有反接線低壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量。
3、具有外施電壓和外加CN的測量功能。
4、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
5、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
6、過流保護功能，在試品短路或擊穿時儀器不受損壞。
7、內附標準電容和高壓電源，便于現場測試，減少現場接線。
8、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示操作。
三、
抗干擾介質損耗測試儀廠家技術指標
|
準確度
|
Cx：±(讀數×1%+1pF)
tgδ:±(讀數×1%+0.00040)
|
|
抗干擾指標
|
變頻抗干擾,在200%干擾下仍能達到上述準確度
|
|
電容量范圍
|
內施高壓: 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高壓: 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率: zui高0.001pF,4位有效數字
|
|
tgδ范圍
|
不限，分辨率0.001%，電容、電感、電阻三種試品自動識別
|
|
試驗電流范圍
|
10μA～5A
|
|
內施高壓
|
設定電壓范圍：0.5～10kV
zui大輸出電流：200Ma
升降壓方式：連續平滑調節
電壓精度:±(1.5%×讀數+10V)
電壓分辨率：1V
|
|
外施高壓
|
正接線時zui大試驗電流1A，工頻或變頻40～70Hz
反接線時zui大試驗電流1A/10kV，工頻或變頻40～70Hz
|
|
CVT自激發
低壓輸出
|
輸出電壓3～50V,輸出電流3～30A
|
|
測量時間
|
約40s，與測量方式有關
|
|
輸入電源
|
180V～270VAC,50Hz/60Hz±1%,市電或發電機供電
|
|
環境濕度
|
-10℃～50℃
|
|
相對濕度
|
<90%
|
四、抗干擾介質損耗測試儀廠家儀器介紹

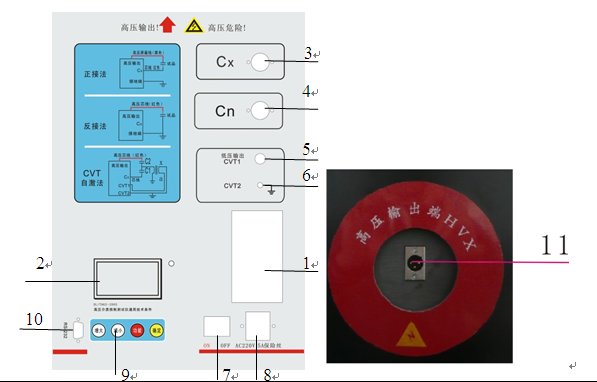

圖1 儀器面板和側面
1. 打印機：打印測量數據。
2. 顯示器：128×64液晶顯示器，顯示菜單和各種提示信息及測量結果。
3．CX插座：是試品信號的測量輸入端，正接線時由專用低壓電纜連接，此電纜單層屏蔽帶特制鱷魚夾，接試品低端。反接線時此端空置。
4．CN插座：是外標準電容信號的測量輸入端，使用內標準時此端空置。
5．CVT端：測量CVT的專用端子，自激法電流輸出端。
6．接地樁：實驗時，必須通過接地線接地。
7. 電源開關：整機電源的開啟和關閉。
8. 電源座：供電電源輸入口，交流220V±10%，50Hz，帶保險倉。
9. 按鍵區：“增大”、“減小”、“功能”、“確定”
10．升級調試接口。
11．HV插座：高壓引出端子，由高壓電纜連接，接試品高壓端。輸出10kV高壓。
五、抗干擾介質損耗測試儀廠家測量原理
1、儀器結構

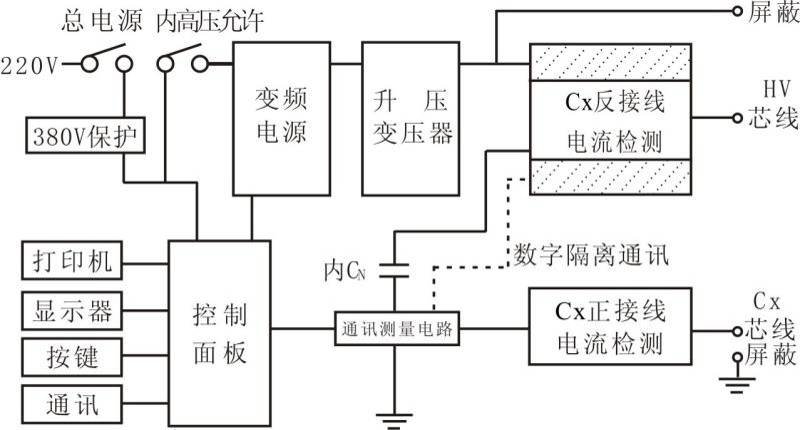

圖2 儀器原理圖
測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。
控制面板：打印機、鍵盤、顯示和通訊中轉。
變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。
升壓變壓器：將變頻電源輸出升壓到測量電壓，zui大無功輸出2KVA/1分鐘。
標準電容器：內Cn，測量基準。
CN電流檢測：用于檢測內標準電容器電流，10μA～1A，輸入電阻＜2Ω。
Cx正接線電流檢測：只用于正接線測量，10μA～1A，輸入電阻＜2Ω。
Cx反接線電流檢測：只用于反接線測量，10μA～1A，輸入電阻＜2Ω。
反接線數字隔離通訊：隔離電壓20kV，采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。
2、工作原理
啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0V。

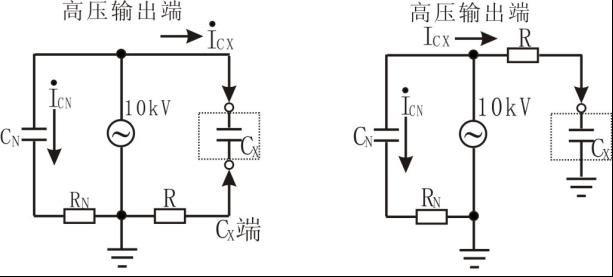

按被測試品是否接地分兩種測量方式，即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖3所示：
a 正接線測量 b反接線測量
圖3 測量原理圖
在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純?nèi)菪噪娏?，此電?可做為容性電流基準。在Cx試品一側，試品電流通過采樣電阻R采入機內，此可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。
在圖3（a）中Cx為非接地試品，試品電流從試品末端進入采樣電阻R，得到全電流值，在圖3（b）中Cx為接地試品，機內Cx端直接接地，電流從試品高壓端到機內采樣電阻取得全電流值。

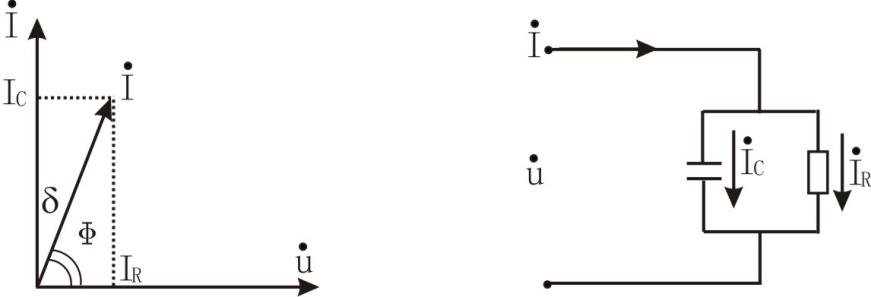

a 電流矢量法 b 試品等效電路
圖4 試品等效電路
六、抗干擾介質損耗測試儀廠家注意事項
1、遵守《高壓試驗安全工作規程》要求。
2、高壓試驗必須由2名以上工作人員參加，1人操作，1人監護。
3、接線完畢后，由1人負責檢查。
4、測試結束后，關閉電源開關。嚴禁帶電拆裝高壓電纜！
5、儀器出現不正常現象，關閉電源開關，等待一分鐘左右再檢查。
6、測量完畢必須關閉電源開關，等待一分鐘左右再拆線。
