MEJS-801抗干擾介質損耗測試儀儀器引出端子說明

來源：武漢摩恩更新時間：2018-04-12

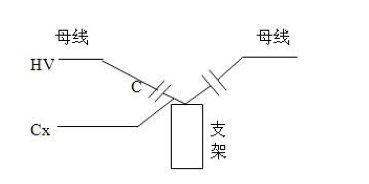

HV ---MEJS-801抗干擾介質損耗測試儀的測量引線高壓端（帶危險電壓）。
CX --- 正接線時試品電流輸入端。
--- MEJS-801抗干擾介質損耗測試儀的接地端，使用時與大地可靠相接。
1、正接法（見圖5）

當被測試設備的低壓測量端對地絕緣時，可以采用該接線法測量。
下面以標準電容器BR16正接法測量為例。
（1）高壓線的屏蔽線接標準電容器的高壓端;
（2）將黑色專用低壓電纜從MEJS-801抗干擾介質損耗測試儀面板上的Cx端引出，低壓芯線接標準電容器的低壓端L（見圖11）；低壓屏蔽線接被標準電容器屏蔽端E。（如試品無屏蔽端則懸空）
#

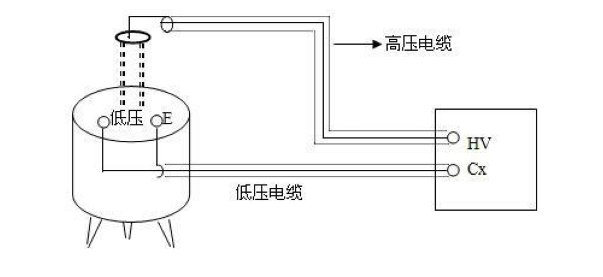

圖5 標準電容BR16正接線（非接地試品）接線法

特別注意：HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣，無法測量；
2、反接法（見圖6）

（1）高壓線的芯線接標準電容器的低壓L端;高壓線的屏蔽端接標準電容器的E端。
（2）標準電容器的高壓端接地。
$

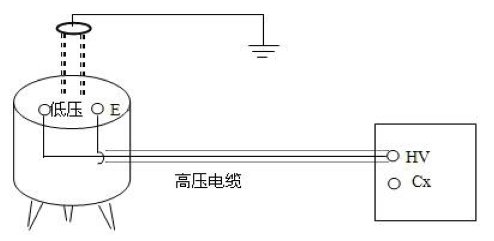

圖6 標準電容器BR16反接線（接地試品）接線法
注意：HV插口輸出10kV危險電壓，將高壓絕緣電纜插在HV插口上
3、串級式電壓互感器：
1）常規法：采用正接法測量，見圖7所示：
%

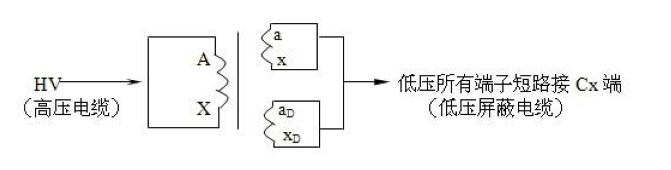

圖7 常規接線法

X接地點打開，使A，X相連后接MEJS-801抗干擾介質損耗測試儀HV端，低壓端所有繞組短接后接Cx端。
注意：此試驗電壓為2～3kV，并且高壓A、X短路時要注意X端引線與端子盒保持距離。
2）末端屏蔽法（正接線方式），見圖8，可施加10kV電壓，由于電壓在AX繞組的不等壓分布，電容量值比常規法要小很多。

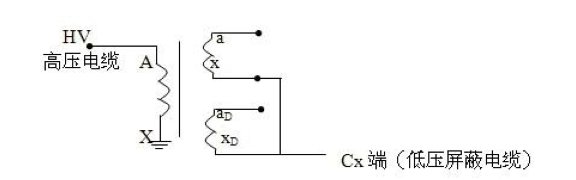

圖8 末端屏蔽法接線
3）末端加壓法（正接線方式）見圖9所示，此方法受X點耐壓限制，只能施加2.5～3kV電壓，同樣，電容值誤差較大。
'
圖9 末端加壓法接線
4、套管試驗：
1）對于單獨的套管（未安裝到變壓器）測量導電桿對測屏的電容和介損值，高壓端HV加導電桿，CX 接測屏，用正接線法進行測量。
2）對于安裝到變壓器上的套管由于導電桿與繞組連接的關系，必須將A、B、C、O套管的導電桿短路接HV高壓端，Cx端接不同套管的測屏，用正接線法測量電容和介損值。
5、變壓器器身的介質損耗測量：
變壓器的外殼因直接接地，所以MEJS-801抗干擾介質損耗測試儀用反接線方式測量。測量部位按下表進行。
注意：高壓由HV插口引出，將高壓電纜一端插入HV插口，另一端接被測線圈高壓端。Cx插口不用。
測量線圈和接地部位

測量線圈和接地部位

序號	雙線圈變壓器		三線圈變壓器
序號	被測線圈	接地部位	被測線圈	接地部位
1	低壓	外殼和高壓線圈	低壓	外殼、高壓和中壓線圈
2	高壓	外殼和低壓線圈	中壓	外殼、高壓和低壓線圈
3			高壓	外殼、中壓和低壓線圈
4	高壓和低壓	外殼	高壓和中壓	外殼和低壓線圈
5			高壓、中壓和低壓	外殼
