MEDQ-2000A 手持式電能質量分析儀外型尺寸及端子布置

來源:武漢摩恩    更新時間:2018-04-25

MEDQ-2000A 手持式電能質量分析儀外型尺寸及端子布置

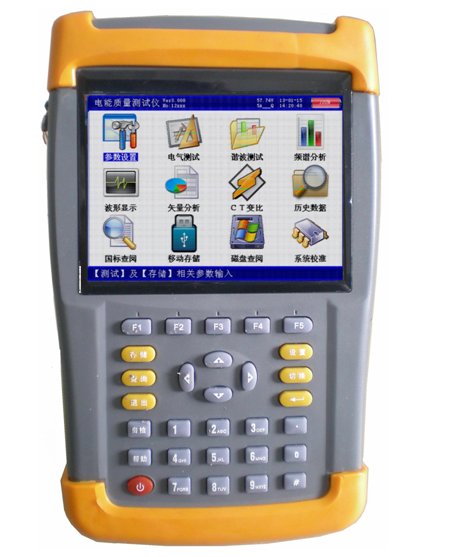

    MEDQ-2000A 手持式電能質量分析儀外觀正視如圖一:

    MEDQ-2000A 手持式電能質量分析儀正面上方是液晶顯示器,下方是按鍵區,頂端為接線部分,右側為其它端口(通訊、充電、USB)區域。

   頂端接線端子區如圖二所示:


   包括:電壓輸入端子UA、UB、UC、UN;鉗形電流互感器接口(A相鉗、B相鉗、C相鉗);信號接口(保留功能)。

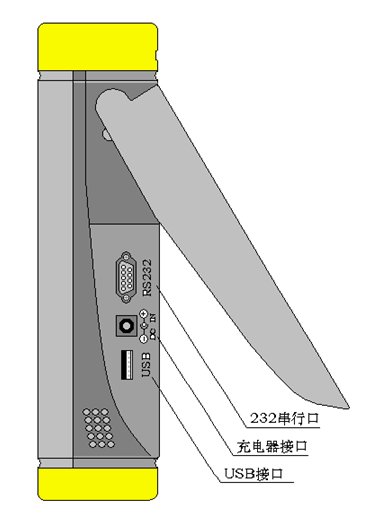

   儀器的右側視圖如右圖,在后支架打開時,可露出下部的其他接口部分,包括以下三部分:

? 232串行口(用于上傳保存的數據至計算機);同時還可用來更新程序;注意:本接口與電腦的連接必須用隨機配備的專用通訊電纜,普通串口線不適合本接口的使用。


? 充電器接口,用于連接充電器,當儀器電量不足時將充電器接到此接口給儀器進行充電。
? USB接口,通過專用數據線可連接電腦,將儀器內存儲卡做為大容量存儲器使用。側面圖見右側圖。

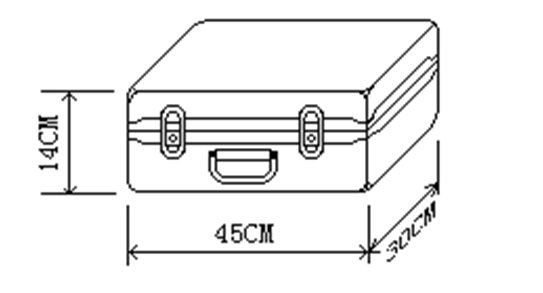

? MEDQ-2000A 手持式電能質量分析儀的外包裝箱外型尺寸,如圖所示:
