三相電能表現場校驗儀低壓變比測量

來源：6w1o9.cn 更新時間：2020-08-03

MOEORW-8507F 三相電能表現場校驗儀低壓變比測量

變比測量是專為低壓電力稽查設計的功能。
該功能可方便地找出CT二次回路斷路、接觸不良、CT內部的匝間短路、CT銘牌變比是否與CT實際變比相符等故障。

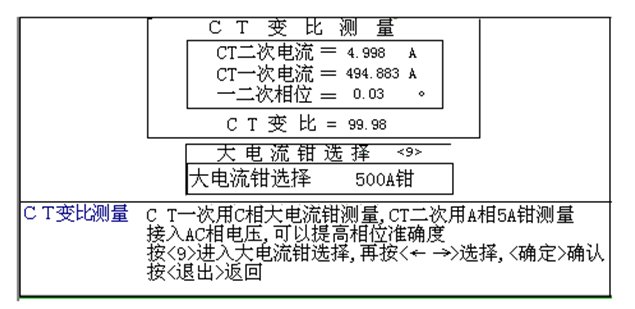

變比功能操作
在主屏幕測量狀態下，按 3進入變比測量狀態。
按《9》進入大電流鉗選擇，按左右方向鍵進行選擇，選擇后按《確定》確定并退出。
選擇好與一次電流量程相近的電流鉗，將此電流鉗表置于C相鉗表接口，鉗在CT一次上。A相5A鉗表鉗在CT二次上。
可測量一次電流、二次電流、一次電流與二次電流之間的相位、CT變比等。
如果二次電流遠小于一次電流/變比，則可能是二次回路接近開路狀態。
如果相位 >0.5°，二次回路負載可能過大?？捎靡韵路椒y量二次回路負載功率。
此時MOEORW-8507F 三相電能表現場校驗儀用外部電源供電，在CT二次出線處接電壓到MOEORW-8507F 三相電能表現場校驗儀的A相，5A鉗夾A相電流，測量二次回路負載功率。MOEORW-8507F 三相電能表現場校驗儀的zui小顯示電壓為0.3V，5A鉗的zui小顯示電流為20mA。
如果相位≈±120°或±60°，則一二次不同相；
如果相位≈±180°,有一個鉗表夾反。
其它情況，如二次電流線與別的線短接，也可引起相位和變比的變化。
注意：
如果相位>0.1°， CT已對整個計量系統產生了較大誤差。特別是功率因數小的時候誤差更大。
一二次相位差對電能的影響量

相位產生的電能誤差一二次相位差	功率因數 0.94	功率因數 0.866	功率因數 0.5
0.1°	0.06%	0.1%	0.3%
0.2°	0.12%	0.2%	0.6%
0.3°	0.19%	0.3%	0.9%
0.4°	0.25%	0.4%	1.2%
0.5°	0.32%	0.5%	1.5%
0.6°	0.38%	0.6%	1.8%
0.7°	0.45%	0.7%	2.1%
0.8°	0.5%	0.8%	2.4%
0.9°	0.6%	0.9%	2.7%
1.0°	0.7%	1.0%	3.0%
2.0°	1.3%	2.1%	6.1%
3.0°	2.0%	3.2%	9.2%
4.0°	2.8%	4.3%	12.3%
5.0°	3.6%	5.4%	15.4%
