三相電能表檢驗裝置

概述
三相電能表檢驗裝置是引進國際九十年代技術和器件，根據有關標準研制的新一代高精度多功能電能表校驗裝置，可廣泛用于校驗0.2級及以下的各種單/三相電能表和多功能電能表。

三相電能表檢驗裝置技術指標
1、裝置準確度等級： 0.1
2、裝置標準配置：
多功能標準表
準確度等級： 0.1
電壓量程：3×57.7V/100V/220V/380V 自動量程切換
電流量程：3×10A/100A 自動量程切換
3、裝置輸出量程
輸出電壓：3×57.7V/100V/220V/380V
輸出電流：3×0.1-100A
4、裝置每相輸出zui大容量
電壓：200VA（可根據校表數量增加）
電流：500VA（100A）（可根據校表數量增加）
5、裝置調節范圍：
電壓：0-120%，調節細度：0.01%滿度
電流：0-100A，調節細度：0.001A（zui?。?br /> 相位（電壓/電流）：0-360.0°，調節細度：0.1°
頻率：45-65Hz，調節細度：0.01Hz
6、裝置輸出功率穩定度：≤0.1%
7、輸出波形畸變系數
電壓、電流：≤1.0%
* 8、諧波輸出
2-21次諧波諧波含量＜40%
3，5，7次諧波疊加，每種諧波含量＜10%
導通角控制（奇次諧波）
波群控制（次諧波）
9、起動電流輸出：2mA（min）
10、起動電流/功率測量：5%（大于2mA）
*11、需量測量誤差：0.1%
*12、時標準確度：2×10-7
*13、功耗測量（功率/視在功率）準確度：3%
*14、通訊接口檢查：RS485 按被檢表通訊規約檢查通訊接口
15、校表類型：
各種單相/三相有功電能表和無功電能表（包括正弦無功、跨相90°無功、移相60°無功）；
感應式、電子式、多功能及四象限電能表
16、校表數量：16塊（或按用戶要求）
17、控制方式：
a．本機鍵盤操作：液晶漢字菜單提示，全自動、手動校驗。
b．PC電腦操作：運用中文WINDOWS95/WINDOWS98操作系統，全自動、自定義校驗。
18、試驗功能：
a．基本誤差試驗
b．標準偏差S值試驗
c．潛動試驗
d．起動試驗
e．正/逆相序及正/反相試驗
f．24h變差試驗
* g．需量誤差試驗
* h．時鐘誤差試驗
* i．諧波試驗
* j．功耗試驗
* k．RS485通訊接口檢查
19、數據庫管理：查詢、統計、打印、聯網
20、裝置輸入電源：3×220V/380V±10%，50Hz
21、電源輸入/裝置輸出轉換效率：＞90%
22、臺體：分體式/一體式
注：“*”為選配功能

三相電能表檢驗裝置裝置基本配置

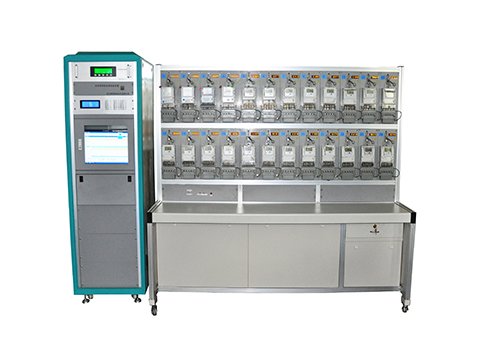

1、裝置外形圖（一體式、16表位）
三相電能表檢驗裝置裝置基本配置
