檢測技術

ME-2132電纜尋跡故障定位儀接收機面板結構

來源：武漢摩恩更新時間：2018-04-20

ME-2132電纜尋跡故障定位儀接收機面板結構

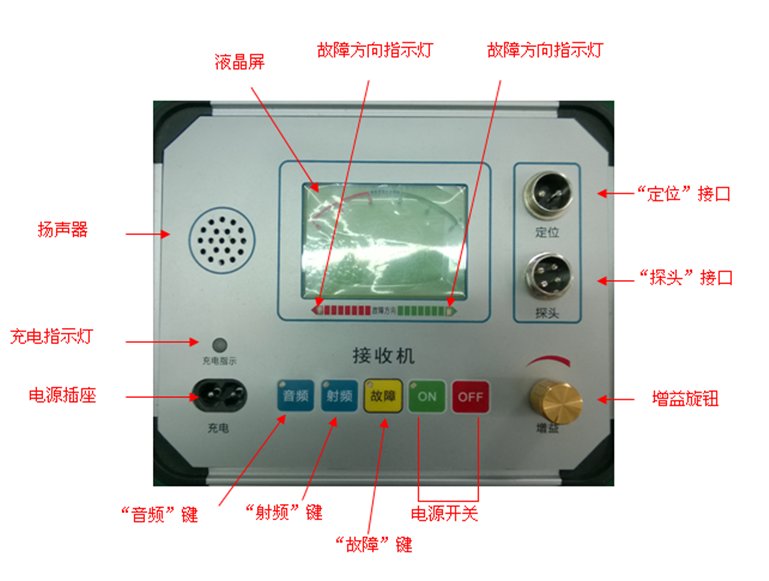

1、面板結構

2、作用說明
a) 電源開關
按“ON”，電源指示燈亮，開機；按“OFF”，電源指示燈滅，關機；
b)“定位”插座
差分測試樁接口；
c)“探頭”插座
路由探測棒和震動探測器接口；
d)電源插座
交流220V接口；
e)增益電位器
控制各種工作方式的聲響強弱；
f)故障方向指示燈
在定位狀態時，用于顯示故障所在的方向，紅燈亮表示故障在靠近紅色的差分測試樁的一側，綠燈亮表示故障在靠近綠色的差分測試樁的一側；
g)揚聲器
聲音輸出；
h)液晶屏
顯示工作模式及接收到的信號強度大小；
i)“音頻”鍵
當在射頻模式時，按下進入音頻模式，音頻指示燈亮；
j) “射頻”鍵
當在音頻模式時，按下進入射頻模式，射頻指示燈亮；
k) “故障”鍵
當在射頻模式時，按下進入故障定位，故障指示燈亮，用于探測線纜對地絕緣不良點的定位測試；
