電纜故障定位儀

來源：6w1o9.cn    更新時間：2020-06-18

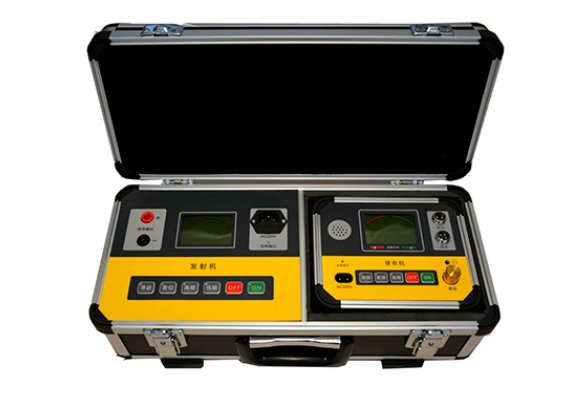

電纜故障定位儀是由路徑儀、定位儀、感應式探頭、電位差式探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。

電纜故障定位儀-路徑儀

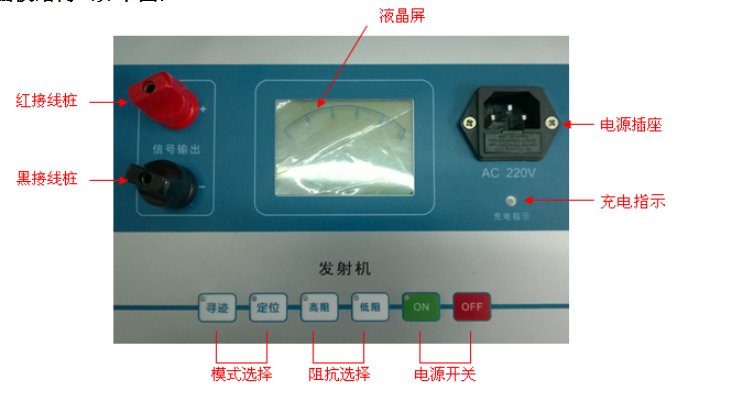

1、面板結構（如下圖）

2、作用說明
a) 電源開關
   按“ON”，電源指示燈亮，開機；按“OFF”，電源指示燈滅，關機；
b) 電源插座
   外部220V交流電源輸入；
c)充電指示
當電源插座接通220V電源時，對儀器充電，充電指示燈紅燈亮表明正在充電，綠燈亮時表明已充滿；
d) 信號輸出：（紅黑接線柱）
   作為線纜探測，故障測試信號輸出接線柱。紅接線樁接被測線纜，黑接線樁接地。接地用地樁與地良好接觸。
e) 模式選擇
  電纜路徑尋跡或故障定位選擇開關；當置于“尋跡”時，用來查找線纜路由，主要用于未開通使用的線纜上任意距離的探測。當置于“定位”時，用來查找線纜對地絕緣不良點的定位測試；
儀器開機時默認狀態為定位狀態，定位指示燈亮，這時可進行定位操作；在定位狀態下若按“尋跡”鍵，則尋跡指示燈亮，儀器切換到尋跡狀態下，這時只能進行路徑操作；同樣，在尋跡狀態下若按“定位”鍵，則定位指示燈亮，儀器切換到定位狀態下；
f) 模式選擇
  共分為2檔，在使用中，根據被測線纜的長度選擇輸出，平常時用低阻，若阻抗較高時用高阻；儀器開機時默認狀態為低阻，低阻指示燈亮，在低阻狀態下若按“高阻”，則高阻指示燈亮；同樣，高阻在在狀態下若按“低阻”，則低阻指示燈亮；

ME-2132電纜故障定位儀-定位儀

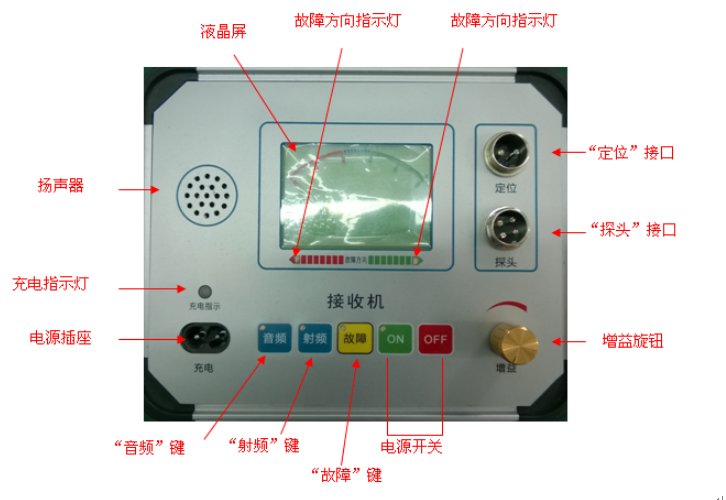

1、面板結構（如下圖）

2、作用說明
a) 電源開關
   按“ON”，電源指示燈亮，開機；按“OFF”，電源指示燈滅，關機；
b)“定位”插座
   差分測試樁接口；
c)“探頭”插座
   路由探測棒和震動探測器接口；
d)電源插座
   交流220V接口；
e)增益電位器
  控制各種工作方式的聲響強弱；
f)故障方向指示燈
      在定位狀態時，用于顯示故障所在的方向，紅燈亮表示故障在靠近紅色的差分測試樁的一側，綠燈亮表示故障在靠近綠色的差分測試樁的一側；
g)揚聲器
  聲音輸出；
h)液晶屏
  顯示工作模式及接收到的信號強度大??；
i)“音頻”鍵
  當在射頻模式時，按下進入音頻模式，音頻指示燈亮；
j) “射頻”鍵
  當在音頻模式時，按下進入射頻模式，射頻指示燈亮；
k) “故障”鍵
當在射頻模式時，按下進入故障定位，故障指示燈亮，用于探測線纜對地絕緣不良點的定位測試；

電纜故障定位儀注意事項
（1）信號接地線盡可能沿線纜路由反向距離遠一些放置，一般應在20米左右。
（2）故障點的絕緣阻值不同，表示指針偏轉幅度是不一樣的，阻值越小，偏轉越大。阻值越大，偏轉越小。
（3）當遇到地面十分干燥插棒又插不深時，應考慮在插孔處滴些水。
（4）當被測線纜很長時，為了提高音頻信號，可以將對端接地。
