ME-2132電纜尋跡故障定位儀發射機面板結構

來源：武漢摩恩更新時間：2018-04-20

ME-2132電纜尋跡故障定位儀發射機面板結構

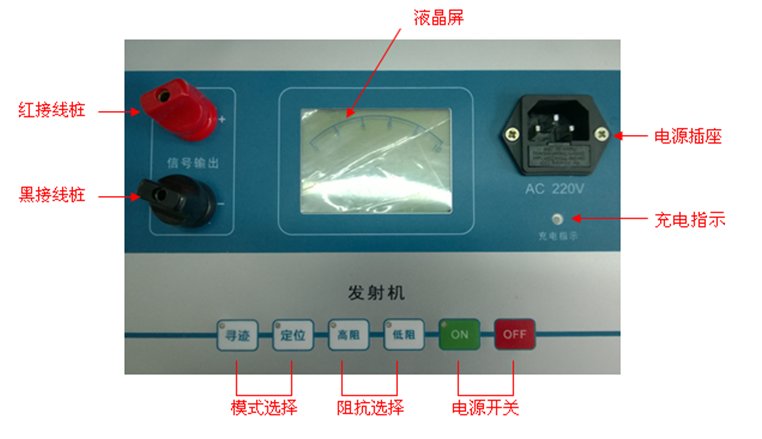

1、面板結構（如下圖）

2、作用說明
a) 電源開關
按“ON”，電源指示燈亮，開機；按“OFF”，電源指示燈滅，關機；
b) 電源插座
外部220V交流電源輸入；
c)充電指示
當電源插座接通220V電源時，對ME-2132電纜尋跡故障定位儀充電，充電指示燈紅燈亮表明正在充電，綠燈亮?xí)r表明已充滿；
d) 信號輸出：（紅黑接線柱）
作為線纜探測，故障測試信號輸出接線柱。紅接線樁接被測線纜，黑接線樁接地。接地用地樁與地良好接觸。
e) 模式選擇
電纜路徑尋跡或故障定位選擇開關；當置于“尋跡”時，用來查找線纜路由，主要用于未開通使用的線纜上任意距離的探測。當置于“定位”時，用來查找線纜對地絕緣不良點的定位測試；
ME-2132電纜尋跡故障定位儀開機時默認狀態為定位狀態，定位指示燈亮，這時可進行定位操作；在定位狀態下若按“尋跡”鍵，則尋跡指示燈亮，ME-2132電纜尋跡故障定位儀切換到尋跡狀態下，這時只能進行路徑操作；同樣，在尋跡狀態下若按“定位”鍵，則定位指示燈亮，儀器切換到定位狀態下；
f) 模式選擇
共分為2檔，在使用中，根據被測線纜的長度選擇輸出，平常時用低阻，若阻抗較高時用高阻；ME-2132電纜尋跡故障定位儀開機時默認狀態為低阻，低阻指示燈亮，在低阻狀態下若按“高阻”，則高阻指示燈亮；同樣，高阻在在狀態下若按“低阻”，則低阻指示燈亮；
