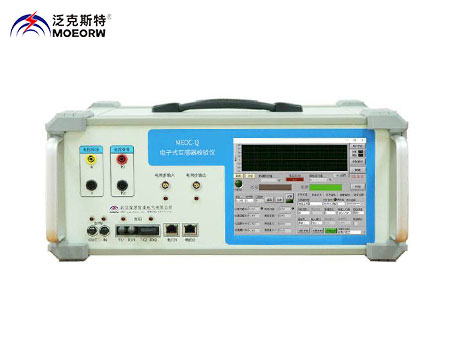

MEDC-Q 電子式互感器校驗儀

電子式互感器作為模擬世界到數字世界的橋梁，在數字化變電站中占有舉足輕重的地位，可以認為電子式互感器是數字化變電站的基石，所有的數字量都是來源它，因此電子式互感器的精度和性能非常重要。

我國計量法規定所有的計量器具都必須得到量傳，也就是所有的計量器具都必須能夠?qū)崿F(xiàn)量值朔源。

因此在實際應用中需要對電子式互感器進行量傳，在現場安裝后也需要對其進行校驗， 驗證其測量精度和穩定性，以及對 IEC61850 協議支持的正確性。

由廣東電網公司電力科學研究院和我司共同研發的 MEDC-Q電子式互感器校驗儀正是為了解決電子式互感器的檢測校驗問題。

它支持 IEC61850-9-1、IEC61850-9-2、IEC61850-9-2LE 協議，能對電子式互感器進行角差、比差校驗，對電子式互感器的絕對時延進行測試，并可對通信報文進行全面分析，對電子式互感器進行各種通信故障測試以及精度校驗。

本校驗儀內核采用雙 CPU 架構，功能強大，以 24Bit AD 芯片和 512 倍過采樣技術大大擴展了帶寬，提高了測量精度。

同時，采用多檔位自動切換和 FIR 濾波器提高動態范圍和信噪比。

使用 LabView 開發管理軟件，界面美觀，使用方便。

本儀器電源和交流采樣部分采取了電磁兼容處理措施，能夠適應現場比較復雜的測試環境，并且采用便攜式設計方案，便于合并單元的實驗室和現場檢測。

本儀器通過了中國電力科學院的性能測試，并在全國各省市地區的絕大部分?jǐn)?shù)字化變電站做了大量的現場校驗， 具有廣泛的應用基礎。

MEDC-Q 基于IEC61850 的電子式互感器校驗儀自身精度 0.05 級，可實現對 0.2S 及以下等級的電子式互感器的校驗。

MEDC-Q電子式互感器校驗儀主要用于對符合 IEC61850（-9-1、-9-2、-9-2LE） 標準輸出的電子式互感器進行校驗。

校驗項目包括：比值差、相位差、延時、極性等。同時配置有小信號輸入端子，可對小信號輸出的電子式互感器進行校驗以及對小信號輸入的合并單元進行校驗等。

技術指標
輸入范圍：
1）交流輸入量程：
電壓量程：100V/√3 和 100V
電流量程：1A、5A
2）小信號輸入量程：
150mV、200mV、225mV、4V、1.625V、1V、2V、3.25V、4V、6.5V
3）小信號輸出量程（選配）：輸出電壓: 0~ 7V
輸出諧波: 2~ 40 次
測量精度
1）精度等級：0.05 級 (比差< 0.05%，角差< 2')
2）測量精度：電壓（V）：0.05%RD
電流（A）：0.05%RD
3）交流精確測量范圍：
電壓(V):10%-120%Un (有效值 0.05%RD Un =100/√3V 或 100V)
電流(A):1%-120%In (有效值 0.05%RD In=1A 和 5A)
4）小信號測量精度 ：
1V 以上量程：1%-120%Un 0.05S 級(用于檢計量互感器 )
1V 以下量程：100%~2000%Un 0.05%級(用于檢保護互感器)
5）諧波測試精度：
比差：0.1%Uh 或 0.1%Ih 角差：10 分
其它參數
1）通信協議：IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE
2）以太網接口：
ST 光纖接口：1 個（多模光纖波長 1310nm）
SC 光纖接口：1 個（多模光纖波長 1310nm）
RJ45  接口： 2 個
3）同步接口：
光同步輸出（支持光 PPS 和光 IRIG-B）
光同步輸入（支持光 PPS 和光 IRIG-B）
電同步輸出 1 個
電同步輸入 1 個
其他：
顯示：TFT 液晶分辨率 800*600
操作：觸控操作 同時支持 USB 鼠標、鍵盤操作
尺寸：411mm×305mm×153mm
整機重量：8.5kg
供電電壓: AC 220V±10%，50Hz
外部空氣溫度：-10℃～55℃
zui大相對濕度：< 85%
