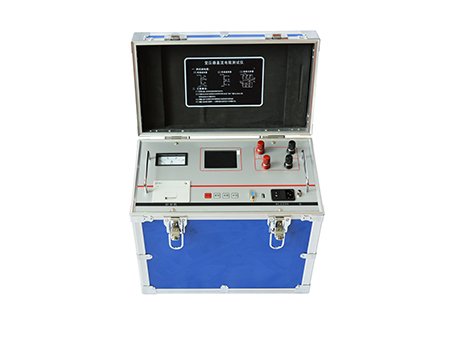

40a直流電阻測試儀

概述
變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的MEZRC-40A型直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

40a直流電阻測試儀安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8、測試過程中，禁止移動測試夾和供電線路

40a直流電阻測試儀功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
6、智能功率管理技術，儀器總工作在zui小功率狀態，有效節能，減少發熱。
7、320X240點陣的超小像素點的65K真彩色液晶。
8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。
9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲。

40a直流電阻測試儀技術指標
1、輸出電流：<5mA、2.5A、5A、10A、20A 、40A
2、zui小分辨率：0.1μΩ
3、量程：50μΩ～500mΩ（40A） 100μΩ～1Ω （20A）
500μΩ～2Ω （10A） 1mΩ～4Ω （5A）
2mΩ～8Ω (2.5A） 10Ω-20KΩ （<5mA檔）
4、準確度：±(0.2%+2字)
5、工作溫度：0～40
6、工作濕度：<90%RH，不結露
7、外形尺寸:長325mmX寬240mmX高275mm
重量：15KG 不含測試線
